Foxboro 242 P0916TA — точность, устойчивость и контроль в каждой операции

Модуль Foxboro 242 P0916TA представляет собой специализированный компонент в архитектуре распределённых систем управления, применяемый в составе автоматизированных комплексов управления технологическими процессами. Он играет ключевую роль в обеспечении надёжного обмена данными между сенсорами, исполнительными устройствами и центральным контроллером, выступая в качестве интерфейса ввода-вывода, сопрягающего аналоговые или дискретные сигналы с контроллером верхнего уровня. Благодаря высокой степени надёжности, устойчивости к внешним воздействиям и гибкости в конфигурации, данный модуль широко используется в нефтехимической, газовой, энергетической и других отраслях промышленности, где предъявляются повышенные требования к качеству обработки сигналов.

Технические характеристики

Ниже перечислены ключевые характеристики Foxboro 242 P0916TA:

• Напряжение питания: 24 В постоянного тока;
• Диапазон входных сигналов: 4–20 мА;
• Тип модулей: аналоговые входы (AI);
• Разрешающая способность АЦП: 16 бит;
• Изоляция каналов: гальваническая, до 1500 В;
• Количество каналов: 8 аналоговых входов;
• Поддержка HART-протокола: присутствует (при соответствующей конфигурации);
• Точность измерения: ±0,05 % от диапазона;
• Входное сопротивление: 250 Ом;
• Индикация состояния каналов: светодиодная;
• Температурный диапазон эксплуатации: от –40 до +70 C;
• Интерфейс связи: интеграция в систему управления через шину Fieldbus или собственный протокол Foxboro;
• Время отклика: до 250 мс на канал;
• Монтаж: установка на стандартную DIN-рейку или монтажную панель;
• Габаритные размеры: приблизительно 130 × 25 × 100 мм;
• Масса модуля: около 250 г;
• Сопротивление вибрациям: до 2 г в диапазоне частот 10–500 Гц;
• Степень защиты корпуса: IP20.

Особенности конструкции и принцип работы

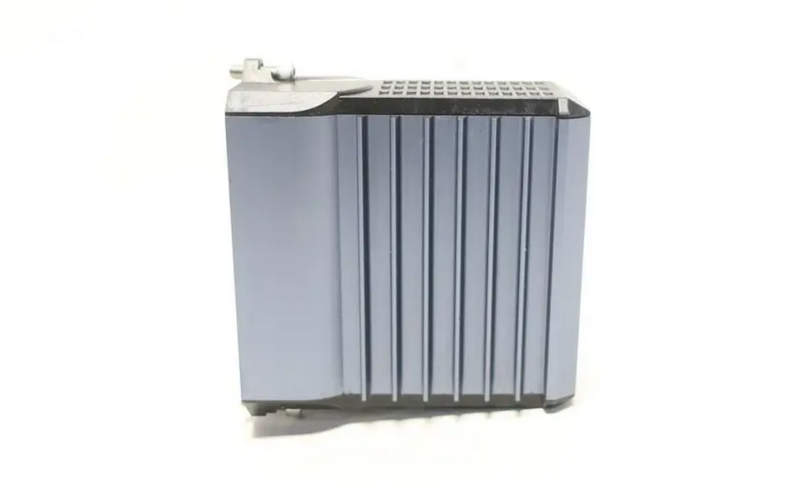

Модуль Foxboro 242 P0916TA выполнен в виде компактного блока с удобной передней панелью, на которой расположены светодиоды индикации и съёмный клеммник для подключения полевых кабелей. Конструкция модуля предусматривает прочный пластиковый корпус с защитой от пыли и случайного контакта с токоведущими элементами. Корпус снабжён вентиляционными отверстиями, обеспечивающими необходимый уровень теплоотвода при длительной работе в промышленной среде. Принцип действия устройства основан на приёме аналоговых токовых сигналов в диапазоне 4–20 мА, их цифровой обработке с помощью встроенного АЦП и последующей передаче данных в контроллер верхнего уровня. Каждый входной канал оснащён высокоточным аналоговым фильтром, подавляющим помехи и обеспечивающим точную выборку сигнала. Встроенная гальваническая развязка предотвращает перенос помех и исключает возможность повреждения соседних каналов при аварии на одном из входов.

Модуль может использоваться как в составе локальных модулей ввода-вывода, так и в распределённых системах управления. При наличии поддержки HART-протокола возможна передача диагностической информации и параметров настройки с полевых интеллектуальных приборов через стандартную двухпроводную линию, без необходимости прокладки дополнительных кабелей. Это упрощает эксплуатацию и сокращает затраты на обслуживание. Каждый канал имеет программируемый режим работы, что позволяет гибко адаптировать модуль под нужды конкретного объекта. Например, можно задать работу только определённых входов, выбрать частоту опроса и применить цифровые фильтры программно. В случае неисправности каналов или потери сигнала модуль способен инициировать тревожное уведомление в управляющей системе.

Области применения

Модуль Foxboro 242 P0916TA востребован в широком спектре отраслей:

• Автоматизация нефтеперерабатывающих и химических производств;
• Энергетика и распределение электроэнергии;
• Мониторинг технологических процессов в металлургии и цементной промышленности;
• Пищевые и фармацевтические производства с высокими требованиями к точности;
• Контроль расхода, температуры, давления и уровня в резервуарных парках и трубопроводах;
• Интеграция с интеллектуальными преобразователями давления, расходомерами, термопреобразователями и другими датчиками;
• Применение в распределённых системах управления (DCS) для сбора полевых данных.

Преимущества использования

Ключевыми достоинствами модуля являются:

• Высокая точность измерений и малошумящий АЦП;
• Наличие гальванической развязки по каждому каналу;
• Поддержка интеллектуального протокола HART;
• Универсальность подключения различных типов датчиков;
• Гибкая программируемость каналов и конфигураций;
• Совместимость с современными DCS и SCADA-системами;
• Компактный форм-фактор и простота установки;
• Надёжность работы в экстремальных условиях окружающей среды;
• Индикация неисправностей и диагностика на аппаратном уровне;
• Минимальное энергопотребление и высокая энергоэффективность.

Таким образом, модуль Foxboro 242 P0916TA — это высокотехнологичное решение для промышленной автоматизации, предназначенное для приёма аналоговых сигналов и передачи данных в централизованные или распределённые управляющие системы. Его конструктивные особенности, высокая точность, устойчивость к внешним воздействиям и возможность работы с HART-совместимыми устройствами делают его оптимальным выбором для использования в критически важных технологических процессах.
