Регулирующий клапан Siemens VVF42.20-6.3 для промышленной автоматизации

Клапаны серии VVF от компании Siemens — это регулирующие устройства, предназначенные для использования в системах автоматизации отопления, вентиляции и кондиционирования воздуха (HVAC). Модель VVF42.20-6.3 представляет собой фланцевый двухходовой клапан с линейной характеристикой, обеспечивающий высокоточную модуляцию расхода теплоносителя. Клапан ориентирован на применение в сочетании с электроприводами Siemens для управления потоком воды или водогликолевых растворов в системах регулирования температуры и теплопередачи.

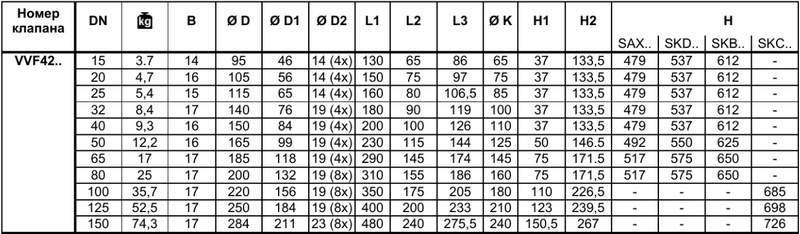

Технические характеристики

Ниже представлены ключевые характеристики клапана Siemens VVF42.20-6.3:

• Номинальный диаметр (DN): 20 мм;
• Пропускная способность (Kvs): 6,3 м3/ч;
• Тип конструкции: регулирующий, прямой двухходовой клапан;
• Рабочая среда: вода, водогликолевые смеси (до 50%);
• Максимальное рабочее давление: 1600 кПа (16 бар);
• Максимальная температура рабочей среды: +150 C;
• Минимальная температура рабочей среды: -10 C (при соблюдении условий незамерзания);
• Ход штока: около 5,5 мм;
• Материал корпуса: бронза или латунь (в зависимости от исполнения);
• Уплотнение штока: двойное, с использованием EPDM-элементов и кольцевой пружины;
• Присоединение: внутренняя резьба G 3/4" (или фланцевое соединение в зависимости от модификации);
• Совместимость с приводами: SAX.., SKD.., SKB.., SQL..;
• Установочное положение: любое, кроме положения «шток вверх» при наличии риска конденсации;
• Герметичность (класс утечек): класс IV согласно DIN EN 60534-4.

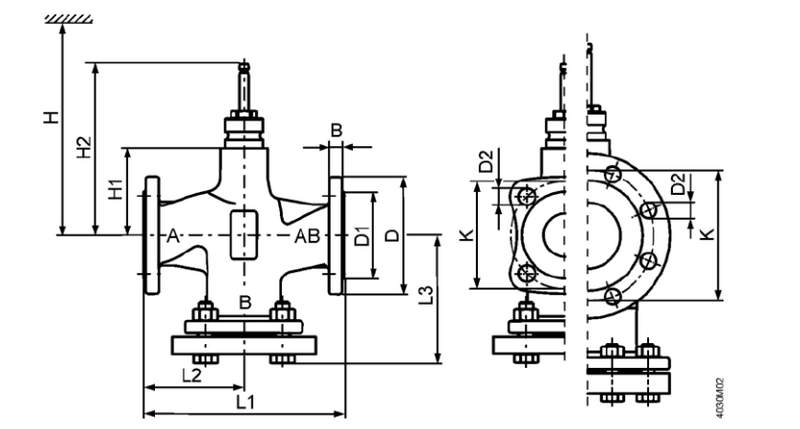

Особенности конструкции устройств

Регулирующий клапан VVF42.20-6.3 выполнен в виде линейного поршневого механизма с седловым уплотнением. Корпус клапана изготавливается из высококачественной бронзы, устойчивой к коррозии и термодинамическим нагрузкам. Внутри корпуса расположено седло с притертым отверстием, через которое проходит рабочая среда. На седло опускается или поднимается запорный элемент — тарелка, связанная с ходовым штоком. Шток движется вертикально под воздействием усилия электропривода, обеспечивая тем самым плавное регулирование расхода. Конструкция штока предусматривает двойное уплотнение, исключающее утечку теплоносителя даже при многократных циклах включения. Нижнее уплотнение выполнено из термостойкого эластомера EPDM, верхнее — подпружиненное, с кольцевым сальником, устойчивым к высоким температурам. Эти элементы надежно предотвращают проникновение среды наружу и гарантируют длительную эксплуатацию клапана без необходимости частого технического обслуживания. Благодаря линейной характеристике изменения расхода, клапан VVF42.20-6.3 обеспечивает точное и предсказуемое регулирование потока, что особенно важно для систем с высоким требованием к стабильности температурных режимов. Корпус снабжен монтажными обозначениями и стрелками направления потока, что облегчает установку и ввод в эксплуатацию.

Режимы и принципы работы

Основной принцип действия клапана основан на перемещении запорного элемента (тарелки) по оси седла. Когда электропривод подает усилие на шток, он либо поднимает его (открытие), либо опускает (закрытие). При движении вверх увеличивается проходное сечение, и среда проходит через клапан в большем объеме. При опускании тарелка перекрывает проход, снижая расход или полностью прекращая подачу жидкости. Работа клапана может быть организована в следующих режимах:

• Регулирующий режим (модуляция) — обеспечивается непрерывным изменением положения штока от 0 до 100%, что позволяет точно поддерживать заданный параметр (температуру, давление);
• Двухпозиционный режим — при использовании соответствующего привода клапан работает в режимах «вкл/выкл», полностью открываясь или закрываясь в зависимости от сигнала;
• Программируемый режим — применяется в системах с контроллерами, задающими сложные сценарии регулирования на основе входных данных (датчиков температуры, давления, расхода);
• Аварийный режим — при отключении питания некоторые типы приводов имеют возвратную пружину, возвращающую клапан в безопасное положение.

В зависимости от конфигурации электропривода, клапан может управляться аналоговыми (0–10 В, 4–20 мА) или дискретными управляющими сигналами. Благодаря высокой чувствительности привода и точности механики самого клапана, устройство может поддерживать заданные параметры с минимальной погрешностью.

Области применения

Данный тип клапанов широко применяется в системах автоматического управления в жилых, коммерческих и промышленных объектах. Ниже перечислены основные направления его использования:

• Системы центрального отопления (управление потоком воды в теплообменниках, радиаторах);
• Системы вентиляции и кондиционирования (регулирование теплоносителя в теплообменниках фанкойлов и воздушных установок);
• Гидравлические контуры холодильных машин и чиллеров;
• Тепловые пункты с автоматическим регулированием температуры подачи;
• Системы климатического контроля зданий (BMS);
• Контуры подогрева воздуха, воды, гликоля в технологических установках;
• Узел подмеса или рециркуляции в тепловых контурах;
• Автоматизированные тепловые станции на производственных объектах.

В целом, регулирующий клапан Siemens VVF42.20-6.3 является эффективным и надёжным элементом систем автоматизации теплоснабжения и вентиляции. Благодаря прочной конструкции, высокой точности управления и совместимости с современными приводами, устройство находит широкое применение в инженерных системах зданий различного назначения. Установка такого клапана позволяет не только повысить эффективность работы климатических систем, но и существенно сократить энергозатраты за счёт точного распределения теплоносителя.
