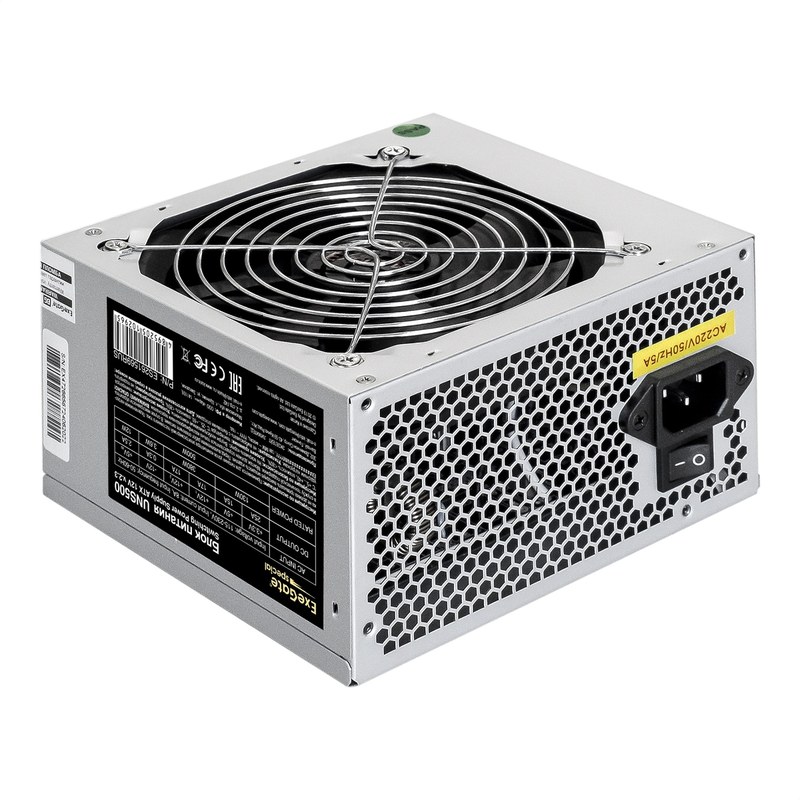

ExeGate UNS500-PC — блок питания 500 Вт для сбалансированной компьютерной сборки

Стабильность настольного компьютера зависит не только от мощности процессора или характеристик видеокарты. Все компоненты одновременно получают несколько уровней постоянного напряжения, поэтому источнику питания необходимо распределять нагрузку между системными линиями и сохранять рабочие параметры при изменении энергопотребления. ExeGate UNS500-PC ES261569-PC рассчитан на такие задачи в компьютерах с суммарной потребностью до 500 Вт. Это ATX-источник стандарта 12V v2.3. Особое значение в его электрической структуре имеют две линии +12 В, на которые приходится до 380 Вт общей мощности. Именно этот контур обеспечивает значительную часть энергии, необходимой процессорной подсистеме, дискретной графике, накопителям и приводам вентиляторов.

Технические характеристики

К основным параметрам ExeGate UNS500-PC ES261569-PC относятся:

• тип устройства — импульсный компьютерный источник питания,
• серия — ExeGate Special UNS,
• модель — UNS500-PC,
• P/N — ES261569-PC,
• EAN — 4895205119611,
• форм-фактор — ATX 12V v2.3,
• максимальная мощность — 500 Вт,
• входное напряжение — 115–253 В,
• частота питающей сети — 47–63 Гц,
• максимальный входной ток — 8 А,
• КПД — до 75 %,
• линия +3,3 В — до 25 А,
• линия +5 В — до 15 А,
• линия +12V1 — до 17 А,
• линия +12V2 — до 17 А,
• линия -12 В — до 0,3 А,
• дежурное питание +5Vsb — до 2,5 А,
• совместная мощность +3,3 В и +5 В — до 130 Вт,
• совместная мощность двух линий +12 В — до 380 Вт,
• мощность канала -12 В — до 3,6 Вт,
• мощность дежурного канала +5Vsb — до 12 Вт,

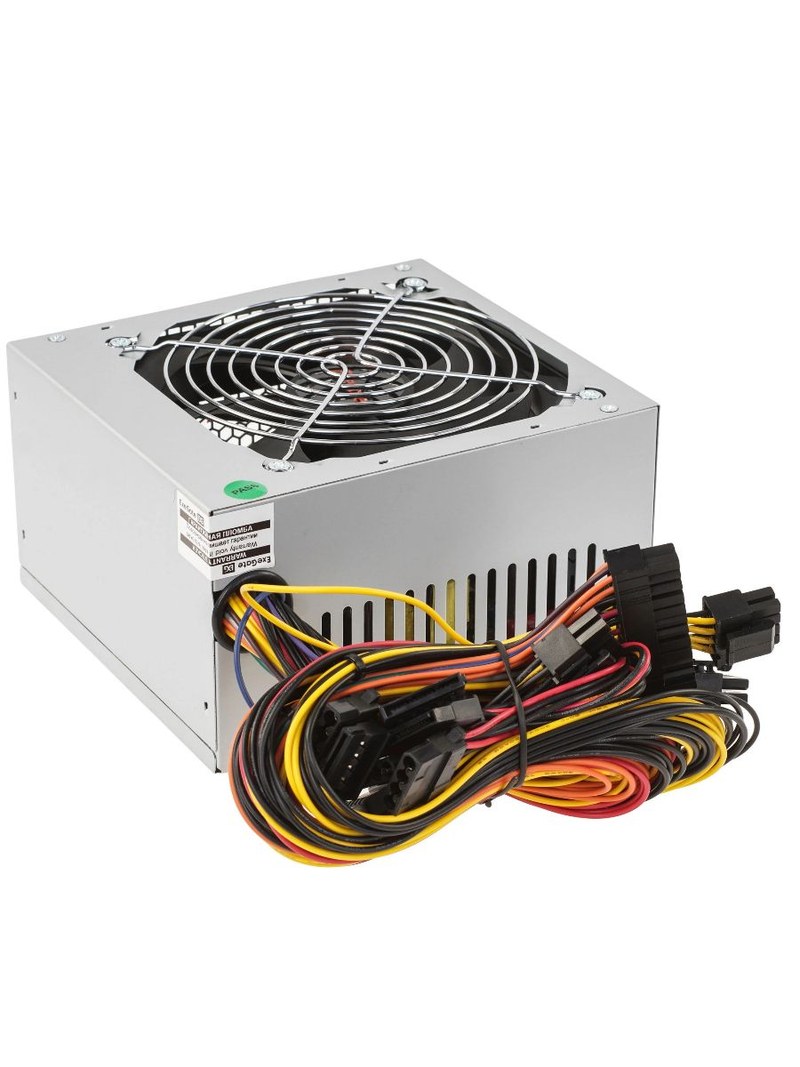

• разъем питания материнской платы — 24 pin ATX,
• процессорные подключения — 2 × 4+4 pin CPU,
• разъемы SATA — 5,
• разъемы IDE Molex — 3,
• разъемы PCI-E — 2 × 6+2 pin,
• система охлаждения — вентилятор 120 мм,
• тип подшипника вентилятора — гидравлический,
• уровень шума — 30–35 дБА,
• расчетная наработка на отказ — 100000 ч,
• рабочая температура — от 0 до +40 °C,
• габариты — 150×86×140 мм,
• цвет корпуса — серебристый,
• комплектация — блок питания и сетевой кабель 220 В.

Особенности конструкции

Электрическая архитектура UNS500-PC построена вокруг нескольких выходных шин, каждая из которых обслуживает определенную группу потребителей. Низковольтные каналы +3,3 и +5 В используются электроникой системной платы и периферийными устройствами, тогда как основная силовая нагрузка современных ПК сосредоточена на +12 В. В данной модели этот участок разделен на две ветви по 17 А, а их суммарная допустимая мощность составляет 380 Вт. Такое распределение важнее одной цифры «500 Вт», поскольку именно мощность по +12 В определяет возможности источника при работе с процессором и дискретными компонентами. Остальная часть энергетического баланса выделяется вспомогательным линиям и дежурному питанию, которое остается активным для функций запуска и ожидания. Для отвода тепла установлен вентилятор диаметром 120 мм с гидравлическим подшипником. Увеличенная площадь крыльчатки позволяет организовать постоянное движение воздуха через внутреннее пространство блока. Заявленный шум находится в пределах 30–35 дБА, а стандартные размеры 150×86×140 мм обеспечивают совместимость с распространенными ATX-корпусами. Набор разъемов рассчитан не только на базовую офисную конфигурацию. Пять SATA дают возможность распределить питание между несколькими SSD, HDD и другими совместимыми устройствами. Три Molex сохраняют подключение периферии традиционного типа, а пара PCI-E 6+2 pin предназначена для компонентов, которым требуется дополнительное питание от блока.

Области применения

ExeGate UNS500-PC ES261569-PC может применяться в компьютерных системах различного назначения:

• домашние настольные компьютеры,
• офисные рабочие места,
• учебные ПК,
• сервисные станции,
• компьютеры с несколькими SATA-накопителями,
• системы с дискретной видеокартой подходящего энергопотребления,
• машины для бухгалтерских и учетных программ,
• рабочие ПК для интернет-приложений,
• системные блоки с дополнительной периферией,
• компьютеры для диспетчерских и операторских рабочих мест,
• ПК для систем видеонаблюдения.

Компания «Олниса» поставляет компьютерные блоки питания ExeGate для офисной, коммерческой и информационной инфраструктуры. В номенклатуре может быть представлен UNS500-PC ES261569-PC мощностью 500 Вт с разъемами для материнской платы, процессора, накопителей и дополнительного оборудования. По продукции предоставляются технические консультации по характеристикам конкретного исполнения. Компания «Олниса» обеспечивает оперативную доставку оборудования по всей территории России.

Преимущества

К основным преимуществам ExeGate UNS500-PC ES261569-PC относятся:

• максимальная мощность 500 Вт,
• отдельная комплектация с сетевым кабелем,
• две линии питания +12 В,
• до 380 Вт суммарно по контуру +12 В,
• два подключения 4+4 pin CPU,
• два разъема PCI-E 6+2 pin,
• пять разъемов SATA,
• три интерфейса Molex,
• широкий входной диапазон 115–253 В,
• 120-миллиметровая система охлаждения,
• гидравлический подшипник вентилятора,
• стандартные габариты ATX,
• наработка на отказ до 100000 часов,
• защита SCP от короткого замыкания,
• защита OVP от перенапряжения,
• защита UVP от снижения напряжения,
• ограничение перегрузки по току OCP,
• контроль общей мощности OPP/OLP,
• температурная защита OTP.

Таким образом, ExeGate UNS500-PC ES261569-PC рассчитан на компьютерные сборки, где требуется классический ATX-блок мощностью 500 Вт с развитой системой проводных подключений. Его энергетическая структура ориентирована на современное распределение нагрузки: основная доля мощности доступна по линиям +12 В, а вспомогательные каналы обеспечивают питание системной платы и периферии.
