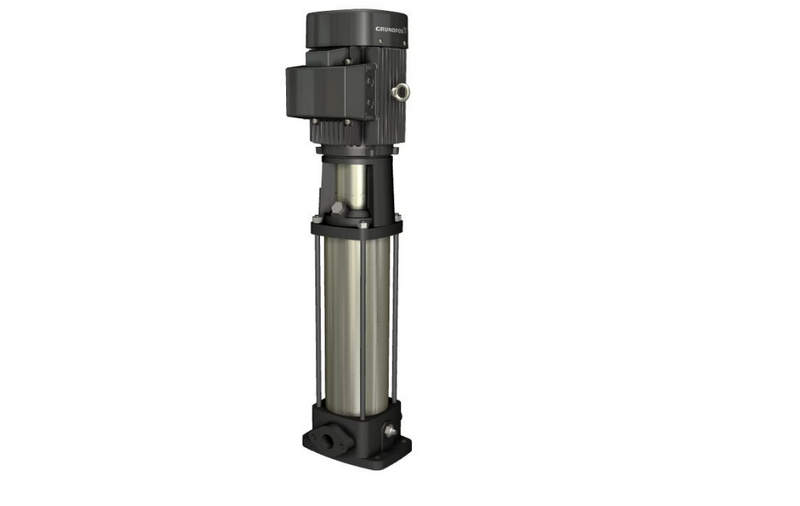

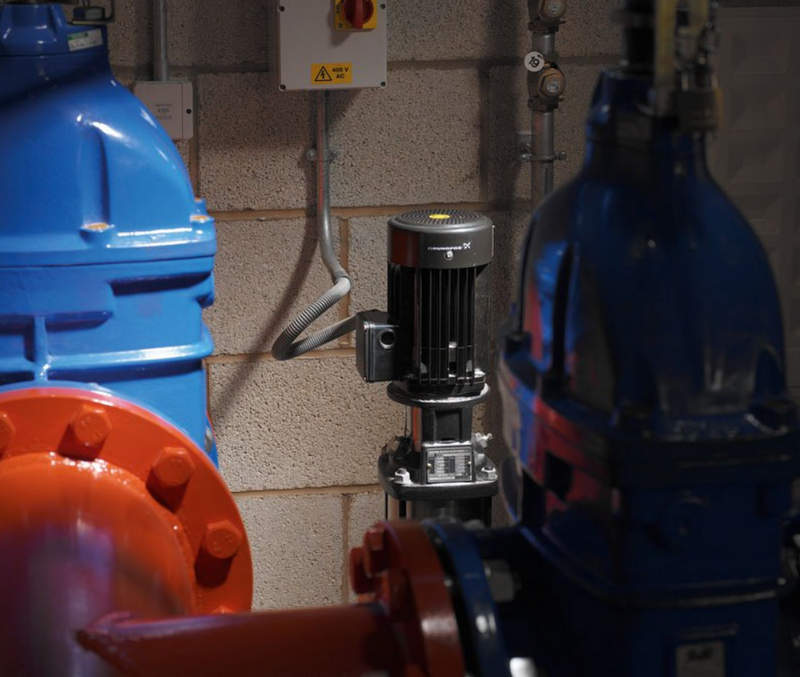

Устройство насоса Grundfos CR 1-2 A-A-A-E-HQQE 96516695 — конструкция многоступенчатого оборудования
Центробежные насосы Grundfos относятся к оборудованию, в котором эффективность перекачивания жидкости определяется не только мощностью электродвигателя, но и точностью взаимодействия всех внутренних элементов. Grundfos CR 1-2 A-A-A-E-HQQE 96516695 представляет собой вертикальный многоступенчатый насос, конструкция которого основана на последовательной работе нескольких гидравлических ступеней. Главная особенность таких агрегатов заключается в способе формирования напора. Вместо использования одного крупного рабочего колеса насос применяет несколько последовательно расположенных рабочих элементов. Каждая ступень увеличивает энергию потока, благодаря чему достигается необходимое давление при компактных размерах корпуса. Устройство насоса включает гидравлическую часть, электродвигатель, вал, рабочие колеса, направляющие элементы и систему уплотнений.
Технические характеристики
Конструктивные параметры Grundfos CR 1-2 определяют принцип его работы и область применения. Ниже рассмотрим основные характеристики:
- бренд — Grundfos,
- категория — вертикальный многоступенчатый центробежный насос,
- серия — CR,
- модель — CR 1-2 A-A-A-E-HQQE,
- артикул — 96516695,
- тип исполнения — вертикальное,
- количество рабочих ступеней — 2,
- номинальная подача — около 1,8 м³/ч,
- напор — около 9,8 м,
- мощность двигателя — 0,37 кВт,
- тип двигателя — трехфазный асинхронный,
- напряжение питания — 3 × 220–240/380–415 В,
- частота сети — 50 Гц,
- скорость вращения — около 2800 об/мин,
- материал корпуса — чугун,
- материал рабочих элементов — нержавеющая сталь,
- тип уплотнения — HQQE,
- максимальное рабочее давление — до 16 бар,
- температура жидкости — до +120 °C,
- монтаж — вертикальный,
- тип подключения — резьбовое.
Особенности конструкции устройствОсновой конструкции Grundfos CR 1-2 A-A-A-E-HQQE 96516695 является вертикальная многоступенчатая схема. В отличие от одноступенчатых насосов, где весь напор создается одним рабочим колесом, здесь поток проходит через несколько последовательно соединенных гидравлических камер. После входа в насос жидкость поступает к первой ступени. Рабочее колесо получает вращение от электродвигателя через общий вал и передает жидкости кинетическую энергию. Поток направляется в промежуточный канал, где его скорость преобразуется в давление. После этого вода перемещается ко второй ступени. Следующее рабочее колесо повторно воздействует на поток и дополнительно увеличивает создаваемый напор. Благодаря такому принципу суммарная характеристика насоса формируется из работы всех ступеней. Вертикальная компоновка является одной из ключевых особенностей серии CR. Электродвигатель расположен сверху, а гидравлическая часть вытянута вдоль вертикальной оси. Такое расположение уменьшает занимаемую площадь и позволяет устанавливать оборудование в помещениях с ограниченным пространством. Внутри корпуса расположен вращающийся вал, соединяющий двигатель с рабочими колесами. Вал воспринимает механическую нагрузку и передает крутящий момент на гидравлические элементы. Рабочие колеса являются основными преобразующими элементами насоса. Их лопаточная форма рассчитана на изменение скорости движения жидкости и создание давления. В многоступенчатой конструкции каждое колесо выполняет отдельный этап повышения энергетического уровня потока. Направляющие аппараты между ступенями выполняют функцию перераспределения жидкости. Они принимают поток после предыдущего рабочего колеса и направляют его к следующему элементу с минимальными потерями. Отдельное значение имеет торцевое уплотнение HQQE. Оно устанавливается в месте выхода вращающегося вала из насосной камеры и предотвращает утечку рабочей жидкости наружу. Конструкция уплотнения рассчитана на длительную эксплуатацию при постоянном вращении. Корпус насосной части обеспечивает фиксацию внутренних элементов и выдерживает воздействие давления внутри системы. Материалы рабочих компонентов подобраны с учетом постоянного контакта с перекачиваемой средой.
Области применения
Grundfos CR 1-2 используется в системах, где требуется стабильная подача жидкости и создание повышенного давления. Основные направления применения:
- системы водоснабжения зданий,
- установки повышения давления,
- технологические линии,
- системы фильтрации воды,
- циркуляционные контуры,
- моечное оборудование,
- водоподготовка,
- промышленные установки,
- системы охлаждения,
- инженерные сети предприятий.
Компания «Олниса» поставляет насосное и промышленное оборудование, включая Grundfos CR 1-2 A-A-A-E-HQQE 96516695. Заказчикам доступны технические консультации по характеристикам оборудования, параметрам работы, подключению и условиям эксплуатации. Компания также организует оперативную доставку оборудования по всей стране.
Преимущества
Конструкция многоступенчатого насоса Grundfos CR обеспечивает эффективное преобразование энергии двигателя в давление жидкости. Ключевыми особенностями являются:
- вертикальная компоновка,
- многоступенчатый принцип работы,
- две последовательные гидравлические ступени,
- подача около 1,8 м³/ч,
- напор около 9,8 м,
- мощность двигателя 0,37 кВт,
- компактное размещение,
- надежная передача вращения через вал,
- торцевое уплотнение HQQE,
- устойчивость к высоким нагрузкам,
- возможность работы в инженерных системах,
- применение в промышленных установках.
Таким образом, Grundfos CR 1-2 A-A-A-E-HQQE 96516695 демонстрирует классическую конструкцию вертикального многоступенчатого насоса, где каждый внутренний элемент выполняет отдельную функцию: двигатель создает вращение, вал передает момент, рабочие колеса повышают энергию потока, а уплотнение обеспечивает герметичность системы.
