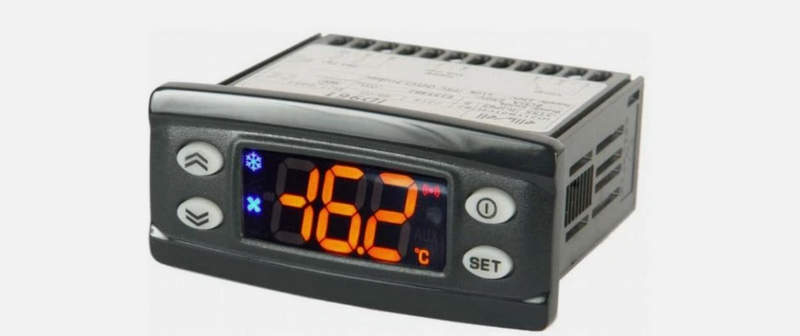

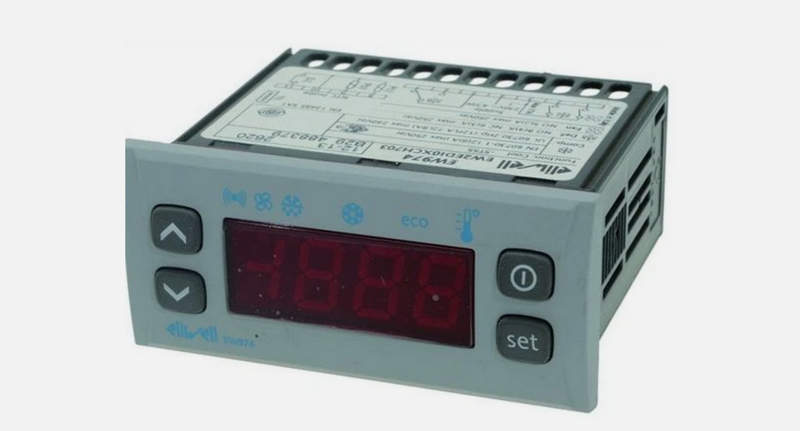

EW 974: функциональный контроллер для систем охлаждения

Контроллер EW 974 разработан для автоматизации процессов поддержания заданной температуры и управления вспомогательными функциями: оттайкой, вентиляцией, сигнализацией и т.д. Он позволяет повысить энергоэффективность оборудования, улучшить стабильность параметров и снизить нагрузку на обслуживающий персонал. Устройство обеспечивает точный контроль температуры в охлаждаемых или обогреваемых зонах за счёт подключения одного или нескольких датчиков, управления компрессором и дополнительными исполнительными механизмами (например, ТЭНами или вентиляторами).

Технические характеристики

Контроллер EW 974 представляет собой компактный модуль с цифровой индикацией и кнопочным управлением на лицевой панели. Его характеристики включают:

• Питание: ~230 В AC, 50/60 Гц; в некоторых версиях возможно исполнение на 12/24 В AC/DC;
• Входы: до 2 температурных аналоговых входов (NTC, PTC или Pt1000 — в зависимости от модификации); цифровой вход (обычно для внешнего сигнала тревоги, двери или удалённой оттайки);
• Выходы: 3 или 4 релейных выхода (в зависимости от модели) для управления компрессором, оттайкой, вентилятором и аварийной сигнализацией;
• Максимальный ток реле: до 8 А при активной нагрузке;
• Рабочий температурный диапазон: от –10 до +55 C;
• Температурный диапазон контроля: от –50 до +150 C;
• Габариты: монтаж в стандартную панельную нишу (обычно 32×74 мм или 33×75 мм);
• Индикация: светодиодный (LED) дисплей на 3–4 разряда, индикация текущей температуры, режима и ошибок.

Принцип работы

Контроллер работает по заранее заданному алгоритму, запрограммированному через параметры меню. Пользователь задаёт уставку температуры, а контроллер сравнивает её с текущими показаниями датчика. В зависимости от расхождения включаются или отключаются соответствующие реле:

• Компрессор: включается при превышении температуры над уставкой с учётом гистерезиса; отключается при достижении заданного значения;
• Оттайка: может быть по времени, по температуре испарителя или принудительно (ручным или внешним сигналом);
• Вентилятор: управляется по времени или по температуре; может иметь задержку включения после оттайки;
• Аварийные режимы: при выходе за пределы допустимого диапазона температур, при ошибке датчика или нарушении логики работы (например, слишком частые включения реле) активируется аварийный выход и отображается код ошибки.

Алгоритмы могут изменяться в зависимости от назначения контроллера — управление холодом, теплом или комбинированный режим.

Режимы работы

Контроллер EW 974 поддерживает несколько режимов, каждый из которых настраивается через меню параметров:

• Охлаждение (Cooling Mode): основной режим, при котором компрессор включается для понижения температуры;
• Нагрев (Heating Mode): применяется, если к выходу подключён нагревательный элемент;
• Автоматическая оттайка: запуск оттайки с определённой периодичностью или по сигналу от температурного датчика испарителя;
• Режим отображения температуры: можно выбрать, какая температура будет отображаться на дисплее (например, воздуха или испарителя);
• Режим аварийного оповещения: при критических отклонениях срабатывает аварийное реле и отображается код ошибки (например, «E1», «E2», «dEF» и т.д.);
• Режим калибровки: позволяет вручную скорректировать показания датчика для точной настройки (например, ±2 C);
• Режим энергосбережения: отключение компрессора или вентиляторов по внешнему сигналу (например, при открытой двери).

Настройка и конфигурация

Контроллер настраивается через интерфейс с кнопками и кодами параметров. Примеры параметров:

• Setpoint (SP) — основная уставка температуры;
• Differential (Hy) — гистерезис включения/отключения;
• d0, d1, d2... — интервалы оттайки, максимальная длительность, задержка вентилятора;
• P0, P1, P2... — тип датчика, корректировка калибровки;
• A0, A1, A2... — параметры аварийной сигнализации;
• F0, F1... — логика управления вентиляторами.

Все параметры защищены кодом доступа, чтобы исключить случайное изменение пользователем.

Типовые подключения

На задней панели или в монтажной документации представлены схемы подключения. Обычно:

• Клеммы питания — 230 В (или 12/24 В в зависимости от исполнения);
• Вход 1 — температурный датчик в зоне контроля;
• Вход 2 (если есть) — датчик на испарителе;
• Вход DI — цифровой (например, контакт двери);
• Реле 1 — компрессор;
• Реле 2 — оттайка;
• Реле 3 — вентилятор;
• Реле 4 (опция) — аварийное оповещение.

Типовые ошибки и диагностика

Контроллер способен самостоятельно диагностировать ошибки. Примеры:

• E1 — обрыв или короткое замыкание основного датчика;
• E2 — ошибка второго датчика;
• dEF — оттайка не завершилась в пределах допустимого времени;
• HA/LA — превышение максимальной/минимальной температуры;
• EE — ошибка EEPROM, требуется перепрошивка или замена.

Таким образом, контроллер Eliwell EW 974 — это надёжное и гибкое устройство, обеспечивающее эффективное управление температурными режимами и вспомогательными функциями в автоматическом режиме. Он отличается высокой степенью адаптивности к различным задачам, простой настройкой, точностью и устойчивостью к сбоям. Благодаря широким возможностям конфигурации, компактным габаритам и стабильной работе, контроллер является оптимальным выбором для большинства среднетемпературных и низкотемпературных приложений.
