Почему DeltaV SS3001 выбирают для ответственных АСУ ТП

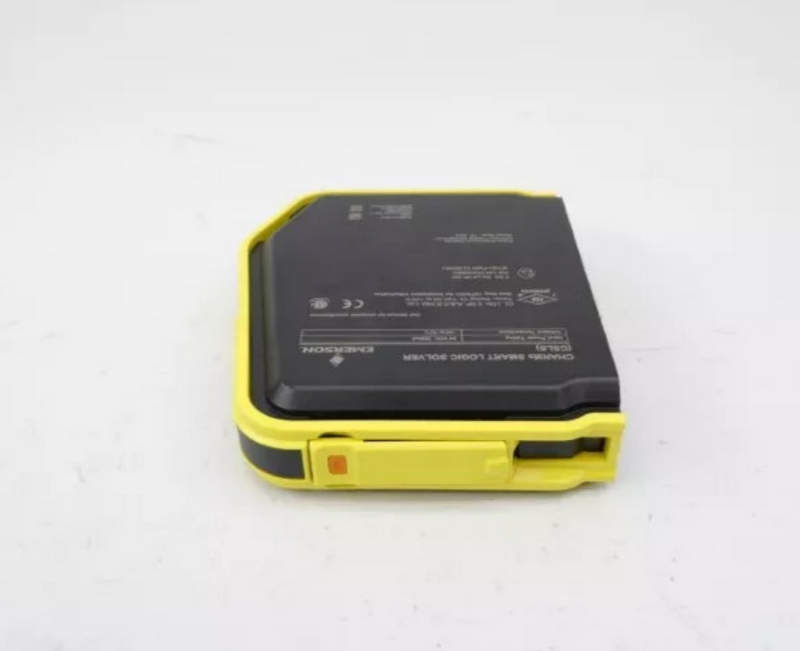

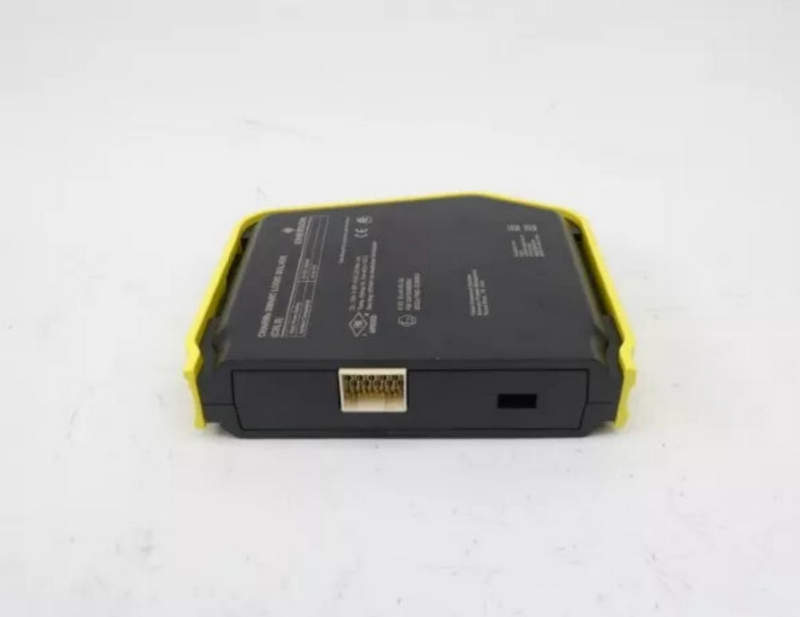

Контроллер DeltaV модели SS3001 представляет собой специализированное устройство, применяемое в системах автоматизации и управления технологическими процессами. Он сконструирован на базе модульного принципа, состоящего из двух основных компонентов: вычислительного контроллера KL2001X1-BA1 и базового модуля KL4103X1-BA1. Данное решение обеспечивает высокую надёжность, масштабируемость и простоту интеграции в архитектуру распределённых систем управления (DCS).

Контроллер KL2001X1-BA1 — функции и характеристики

Модуль KL2001X1-BA1 является основным вычислительным блоком. Он реализует следующие задачи:

• Выполнение программ управления в реальном времени;
• Приём и передача данных с полевыми устройствами через подключённые модули ввода-вывода;
• Обмен данными с другими контроллерами и станциями управления;
• Контроль целостности и синхронизации выполнения операций.

Основные характеристики KL2001X1-BA1:

• Процессор: специализированный RISC-процессор с поддержкой жёсткого реального времени;
• Оперативная память: 32 МБ RAM с возможностью расширения;
• Флеш-память: 64 МБ для хранения конфигурации, логики и журналов;
• Порты связи: два порта Ethernet, поддержка протоколов DeltaV (Control Network), OPC, Modbus TCP, а также встроенная поддержка HART, Foundation Fieldbus (опционально);
• Интерфейс конфигурации: доступ через DeltaV Explorer/Control Studio;
• Резервирование: поддержка горячего резервирования при наличии второго CPU модуля в резервной конфигурации;
• Диагностика: индикация состояния через LED, журнал ошибок и предупреждений, дистанционный доступ для технического обслуживания;
• Питание: 24 В DC, потребление до 5 Вт.

Базовая станция KL4103X1-BA1 — функции и структура

Модуль KL4103X1-BA1 представляет собой базу (backplane), на которую устанавливается контроллер KL2001X1-BA1, модули питания и модули ввода-вывода. Он обеспечивает:

• Механическое крепление всех компонентов;
• Питание модулей через встроенную шинную разводку;
• Шину данных для обмена сигналами между CPU и модулями I/O;
• Резервирование шин и питания (при необходимости);
• Физическую изоляцию от внешних помех.

Характеристики KL4103X1-BA1:

• Количество слотов: до 12 слотов, включая CPU и I/O;
• Поддержка модулей: аналоговые и дискретные модули ввода-вывода, интерфейсные модули HART/Fieldbus;
• Установка: DIN-рейка 35 мм, фиксированное крепление;
• Защита: встроенная фильтрация питания, защита от переполюсовки;
• Температурный диапазон: от -40 до +70 C;
• Материал корпуса: прочный термостойкий пластик, стойкий к вибрации и воздействию промышленных сред.

Принципы работы системы

Контроллер SS3001 работает по циклическому принципу обработки данных. Цикл выполнения включает следующие фазы:

• Чтение входных сигналов: данные от сенсоров и переключателей поступают в модули ввода, оцифровываются и передаются в CPU;
• Обработка логики: CPU выполняет логические, арифметические, регуляторные алгоритмы на основе внутренней программы;
• Запись выходных сигналов: результат обработки передаётся на исполнительные механизмы (приводы, реле, клапаны) через модули вывода;
• Обмен данными: синхронная передача данных с HMI/SCADA, другими контроллерами по шине DeltaV Control Network;
• Мониторинг состояния: CPU постоянно отслеживает состояние модулей, каналов, питание, регистрирует тревоги и ошибки.

При этом цикл выполнения может занимать от 50 до 500 мс в зависимости от количества задач, каналов и сетевой нагрузки. Преимущество заключается в предсказуемости времени выполнения и высокой устойчивости к ошибкам — каждый этап сопровождается верификацией контрольных сумм, логов и состояний.

Режимы работы

Контроллер SS3001 может функционировать в нескольких режимах:

• Операционный режим (Run): основной режим, при котором выполняются все функции управления;
• Программирование (Program): режим конфигурации и загрузки логики с инженерной станции DeltaV;
• Диагностика (Diagnose): режим для проверки модулей, тестирования каналов, анализа журналов;
• Резервный (Standby): при наличии второго CPU — ожидает включения в работу при отказе основного контроллера;
• Ошибочный режим (Fail-safe): активация при критических сбоях — контроллер переходит в безопасное состояние (например, отключает выходы или фиксирует значения).

Переключение между режимами может осуществляться автоматически (при отказе) или вручную через системный интерфейс.

Преимущества и особенности применения

Контроллер DeltaV SS3001 выгодно отличается по следующим параметрам:

• Надёжность: встроенная защита от помех, поддержка резервирования, контроль целостности данных;
• Масштабируемость: возможность добавления модулей ввода-вывода, резервных CPU, сетевых интерфейсов;
• Интеграция: поддержка широкого спектра протоколов и интерфейсов;
• Простота обслуживания: модульная конструкция позволяет быстро заменить неисправные элементы;
• Поддержка ПО DeltaV: полная совместимость с программным обеспечением Emerson — Control Studio, Explorer, Diagnostics и др;
• Соответствие стандартам: совместимость с ISA-88, IEC 61131-3, SIL (в зависимости от конфигурации).

Таким образом, контроллер DeltaV SS3001 — это современное и гибкое решение для промышленных систем автоматизации. Его модульная структура (KL2001X1-BA1 + KL4103X1-BA1) позволяет строить отказоустойчивые, масштабируемые архитектуры управления, удовлетворяющие требованиям самых различных производств. Благодаря мощному процессору, развитой системе диагностики и полной совместимости с экосистемой DeltaV, он успешно применяется на объектах с повышенными требованиями к надёжности, точности и непрерывности управления.
