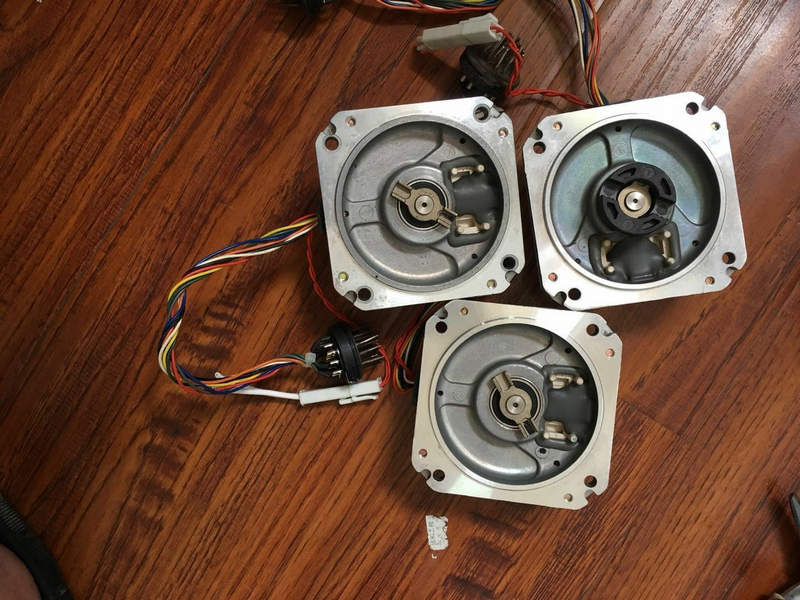

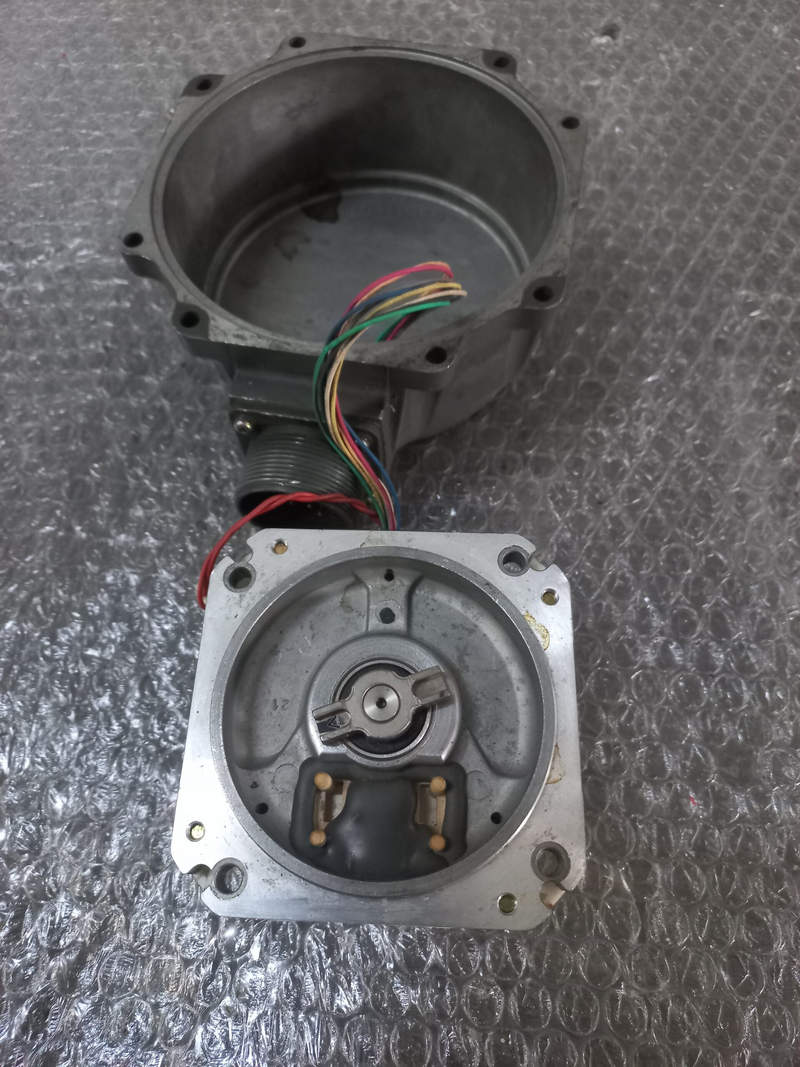

Энкодер Mitsubishi OSE253: точная обратная связь для сервоприводов
Энкодеры являются важными элементами в системах управления приводами, позиционирования, синхронизации и мониторинга движущихся механизмов. Среди большого ассортимента промышленных энкодеров выделяется модель Mitsubishi OSE253, отличающаяся надёжностью, точностью и возможностью интеграции в сложные автоматизированные процессы.
Основные технические характеристики
Энкодер Mitsubishi OSE253 предназначен для преобразования углового положения в электрические импульсы, используемые для обратной связи в системах автоматизации. Он обеспечивает высокую точность измерения и поддерживает устойчивую работу в промышленной среде. Основные технические параметры модели включают:
Тип: инкрементальный оптический энкодер;
- Диаметр корпуса: 50 мм;
- Разрешение: 2500 импульсов на оборот;
- Тип сигнала на выходе: квадратурные импульсы A, B, Z (опционально);
- Напряжение питания: 5 В DC или 12–24 В DC (в зависимости от модификации);
- Выходной интерфейс: Push-Pull, Open Collector, Line Driver;
- Диапазон рабочих температур: от –10 C до +70 C;
- Частота отклика: до 200 кГц;
- Максимальная скорость вращения: до 6000 об/мин;
- Электрическое подключение: через кабель или разъём M12/M23;
- Степень защиты: IP65 по корпусу (опционно IP67 при герметичном исполнении);
- Материал корпуса: алюминиевый сплав с анодированным покрытием;
- Тип вала: сплошной или полый, диаметр 6/8/10 мм;
- Вес: порядка 200–300 г в зависимости от варианта исполнения.
Такие характеристики делают энкодер пригодным для работы в различных типах систем – от простых позиционеров до сложных мультиосевых ЧПУ-приводов.
Конструкция и принцип действия
В основе работы Mitsubishi OSE253 лежит оптический принцип считывания, обеспечивающий высокую точность и устойчивость к механическому износу. Энкодер состоит из:
- оптического диска с равномерно нанесёнными прозрачными и непрозрачными секторами;
- светодиодного источника излучения;
- фотоприёмников, регистрирующих проходящий свет;
- логической схемы обработки сигналов.
При вращении вала оптический диск вращается синхронно с ним. Светодиод излучает постоянный поток света, проходящий через прозрачные участки диска и попадающий на фотоприёмники. По мере вращения формируются импульсные сигналы, частота которых зависит от скорости вращения, а фаза – от направления движения. Сигналы A и B, смещённые по фазе на 90, позволяют системе распознавать направление вращения. Сигнал Z (нулевой импульс) формируется один раз за оборот и используется для синхронизации.
Режимы работы и особенности сигналов
Энкодер Mitsubishi OSE253 работает в инкрементальном режиме, то есть фиксирует только изменение положения, а не абсолютное значение. Это означает, что при включении питания текущая позиция не известна, пока не будет считан импульс Z или произведена начальная калибровка системы. Режимы работы энкодера включают:
- Позиционирование — счёт импульсов используется для расчёта текущей позиции механизма;
- Определение направления вращения — анализ фазы сигналов A и B;
- Скоростной режим — по частоте импульсов определяется скорость вращения;
- Сброс при Z-импульсе — используется для калибровки нулевого положения;
- Управление приводами с обратной связью — для точного контроля углового перемещения.
Некоторые модификации допускают работу на высоких частотах сигнальной линии, позволяя получать точную информацию даже при больших скоростях вращения вала.
Электрическое подключение и схемы интерфейсов
OSE253 доступен в различных вариантах по типу выходных сигналов. Основные схемы подключения включают:
- Line Driver (RS-422) — симметричная передача сигналов с помехоустойчивостью, используется в сервосистемах;
- Open Collector (NPN/PNP) — открытый коллектор, требует внешней подтяжки, прост в интеграции;
- Push-Pull (TTL/HTL) — универсальный тип с возможностью передачи сигналов на средние дистанции.
Подключение осуществляется через многожильный кабель или стандартный промышленный разъём. Правильная распиновка и фильтрация сигнала (экранирование, ферритовые кольца) крайне важны при работе в условиях промышленного шума.
Преимущества и конструктивные особенности
Энкодер Mitsubishi OSE253 выделяется следующими конструктивными решениями:
- Компактный и лёгкий корпус, удобный для монтажа в ограниченных пространствах;
- Высокоточное оптическое считывание с низким уровнем ошибок;
- Прочный анодированный корпус, устойчивый к вибрациям и температурным перепадам;
- Разнообразие вариантов по питанию, разрешению и выходным интерфейсам;
- Возможность работы в составе сервосистем Mitsubishi и других производителей;
- Надёжная герметизация корпуса — IP65/67 в зависимости от исполнения;
- Механическая совместимость с типовыми крепёжными стандартами (фланцы, проставки и адаптеры).
Преимущества использования Mitsubishi OSE253
Использование энкодера OSE253 даёт пользователю следующие плюсы:
- Повышение точности позиционирования;
- Снижение времени отклика систем;
- Повышенная устойчивость к шумам;
- Простота встраивания в существующую инфраструктуру;
- Надёжность даже в тяжёлых условиях эксплуатации;
- Полная совместимость с промышленными протоколами.
Области применения
Энкодер OSE253 применяется в широком спектре задач промышленной автоматизации:
- Сервоуправление в приводных системах (станки, роботы, манипуляторы);
- Упаковочное и печатное оборудование;
- Автоматизированные транспортные системы;
- Конвейерные линии и сортировочные станции;
- Оборудование для резки, маркировки, фрезерования и сверления;
- Прецизионное оборудование (оптика, медицина, измерительная техника).
Благодаря высокой точности и гибкости конфигурации, OSE253 может использоваться как в составе новых систем, так и при модернизации существующих решений.
Таким образом, энкодер Mitsubishi OSE253 — это высокоточный и надёжный инструмент для измерения углового положения и скорости вращения. Он широко применяется в промышленной автоматике, обеспечивая стабильную работу систем управления. Благодаря множеству вариантов исполнения, высокой точности и простоте подключения, данное устройство стало универсальным решением для многих отраслей.
