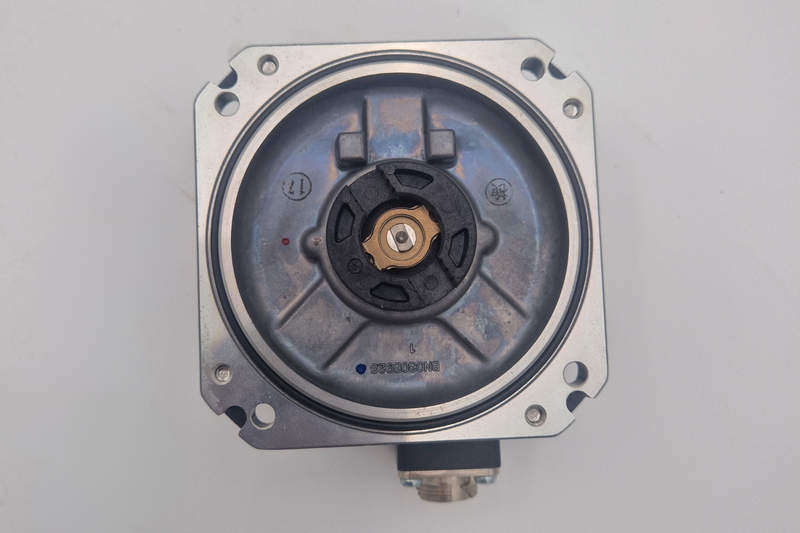

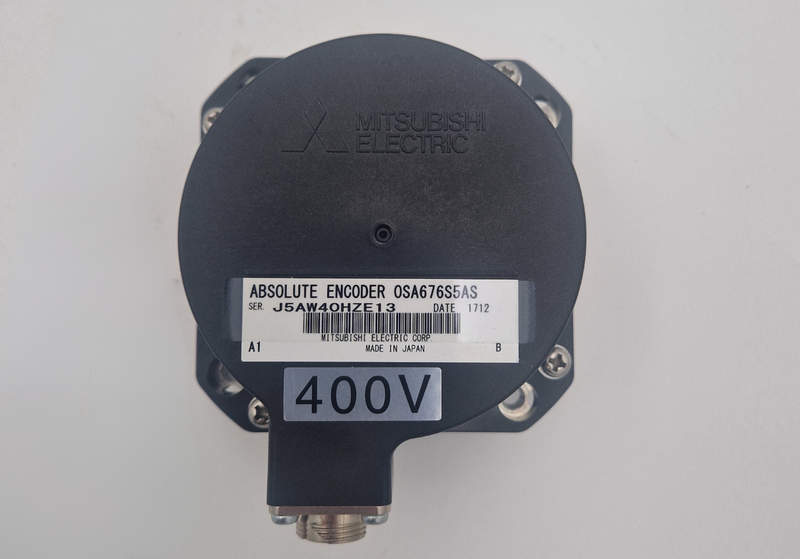

Энкодер Mitsubishi OSA676S5AS: стабильная обратная связь для сервоприводов
Абсолютные и инкрементальные энкодеры занимают ключевую позицию в системах промышленной автоматизации, обеспечивая точную обратную связь по положению, скорости и направлению вращения. Модель Mitsubishi OSA676S5AS — это представитель серии высокоточных оптических абсолютных энкодеров, разработанный для работы в составе серводвигателей и приводных систем Mitsubishi Electric. Благодаря своей надёжности, высокой разрешающей способности и совместимости с современными сервоусилителями, данный энкодер широко применяется в оборудовании ЧПУ, производственных роботах, упаковочных линиях и других сферах прецизионной автоматики.
Технические характеристики Mitsubishi OSA676S5AS
Для полноценного понимания возможностей Mitsubishi OSA676S5AS следует подробно рассмотреть его основные параметры. Ниже приведён развернутый перечень технических характеристик, определяющих функциональность и применимость устройства в современных автоматизированных системах:
- Тип энкодера: абсолютный, оптический
- Интерфейс передачи данных: серийный, совместим с SSCNET (Serial Servo Network)
- Разрешающая способность: до 131 072 отсчётов на оборот (17 бит)
- Напряжение питания: 5 В ±10 %
- Потребляемый ток: до 100 мА
- Диапазон рабочих температур: от 0 до +55 C
- Относительная влажность: до 90 % без конденсации
- Максимальная частота вращения: 6000 об/мин
- Класс защиты: IP65 (при правильной установке)
- Протокол обмена: Mitsubishi серийного формата (совместим с MR-J сериями приводов)
- Тип соединения: фланцевое крепление с валом
- Направление вращения: определяемое по сигналам интерфейса
- Индикация положения: поддержка абсолютной обратной связи
- Дополнительные сигналы: может обеспечивать передачу положения по мультивитовой шине
Указанные параметры делают OSA676S5AS пригодным для задач, где требуется непрерывный контроль положения без необходимости возвращения в нулевую точку после выключения питания.
Конструктивные особенности и принцип работы
В основе работы энкодера Mitsubishi OSA676S5AS лежит оптический принцип считывания, реализованный через вращающийся диск с нанесённой кодовой шкалой и приёмную матрицу фотодатчиков. В ходе вращения диска свет от встроенного источника проходит через шкалу, формируя оптический рисунок, воспринимаемый матрицей и преобразуемый в цифровой сигнал. Абсолютный характер энкодера означает, что каждому положению вала соответствует уникальный цифровой код, сохраняемый при потере питания. При включении питания энкодер моментально передаёт текущие координаты без необходимости реинициализации. Эта особенность критична для прецизионных станков и роботизированных систем, где возвращение в референсную точку невозможно или нецелесообразно. Конструкция корпуса отличается повышенной пыле- и влагозащитой, благодаря чему энкодер стабильно работает в условиях производственного загрязнения, при повышенной влажности и вибрациях. Валовая часть реализована с высокой точностью обработки, что гарантирует точную посадку и долговечную передачу вращения.
Режимы работы и взаимодействие с приводной системой
Mitsubishi OSA676S5AS может функционировать в составе различных конфигураций сервосистем. Рассмотрим основные режимы работы, характерные для этой модели энкодера:
- Режим абсолютного позиционирования — энкодер передаёт контроллеру точное положение вала без обнуления;
- Режим слежения — используется в контуре обратной связи сервоусилителя, позволяя корректировать ошибки и повышать точность позиционирования;
- Режим контроля скорости — на основе частоты изменения положения обеспечивается сигнал скорости вращения;
- Работа в сети SSCNET III/III-H — энкодер участвует в высокоскоростной передаче данных с задержкой не более 0,88 мс, обеспечивая синхронизацию между осевыми приводами и управляющим контроллером.
Передача сигнала осуществляется по серийному интерфейсу, встроенному в сервоприводные системы Mitsubishi серий MR-J3 и MR-J4. В некоторых случаях энкодер работает совместно с батарейным блоком для обеспечения сохранения абсолютного значения позиции в случае отключения основного питания.
Области применения Mitsubishi OSA676S5AS
Модель OSA676S5AS применяется в тех случаях, где требуется высокая точность, надёжность и отказоустойчивость. Наиболее распространённые сферы использования:
- Промышленные станки с числовым программным управлением (ЧПУ);
- Роботизированные манипуляторы с многоосевым управлением;
- Сервосистемы точного позиционирования;
- Упаковочные машины, где требуется жёсткая синхронизация по положению;
- Машины для лазерной или водоструйной резки;
- Автоматизированные склады и транспортные системы.
Многие предприятия в металлургии, машиностроении и электронике используют OSA676S5AS в составе типовых решений на базе приводов Mitsubishi Electric.
Преимущества и конкурентные особенности
В условиях высокой конкуренции на рынке энкодеров Mitsubishi OSA676S5AS сохраняет ряд сильных сторон, обеспечивающих его актуальность на протяжении долгого времени:
- Высокое разрешение — идеально для задач микропозиционирования;
- Абсолютный принцип действия — исключает необходимость калибровки при старте;
- Устойчивость к внешним воздействиям — пригоден для жёстких производственных условий;
- Полная совместимость с экосистемой Mitsubishi Electric — обеспечивает простоту интеграции;
- Долговечность — ресурс работы энкодера значительно превышает 20 000 часов.
Благодаря этим свойствам модель широко распространена как в оригинальных сборках, так и в рамках ремонта и модернизации сервооборудования.
В целом, энкодер Mitsubishi OSA676S5AS представляет собой надёжное и высокоточное устройство для получения абсолютной обратной связи в системах автоматизации. Его технические характеристики, адаптивность к сетевым протоколам Mitsubishi и устойчивость к условиям эксплуатации делают его незаменимым элементом в серводвигателях и приводных модулях. Для предприятий, работающих с продукцией Mitsubishi Electric, выбор данного энкодера является оптимальным решением для обеспечения стабильной и точной работы оборудования. При необходимости подбора, консультации или оперативной поставки данного изделия по всей России можно обратиться в компанию «Олниса» — партнёр с опытом и компетенцией в сфере автоматизации.
