Энергоэффективность и производительность с частотным преобразователем Siemens SINAMICS G110

Siemens SINAMICS G110 — это современный преобразователь частоты, предназначенный для управления асинхронными двигателями в различных промышленных приложениях. Данный привод является частью семейства SINAMICS, которое известно своей надежностью, универсальностью и широким функционалом для автоматизации и повышения эффективности технологических процессов. SINAMICS G110 оптимально подходит для применения в системах с простыми и средними требованиями к управлению двигателем, где важна экономичность, простота интеграции и стабильность работы.

Конструкция и устройство

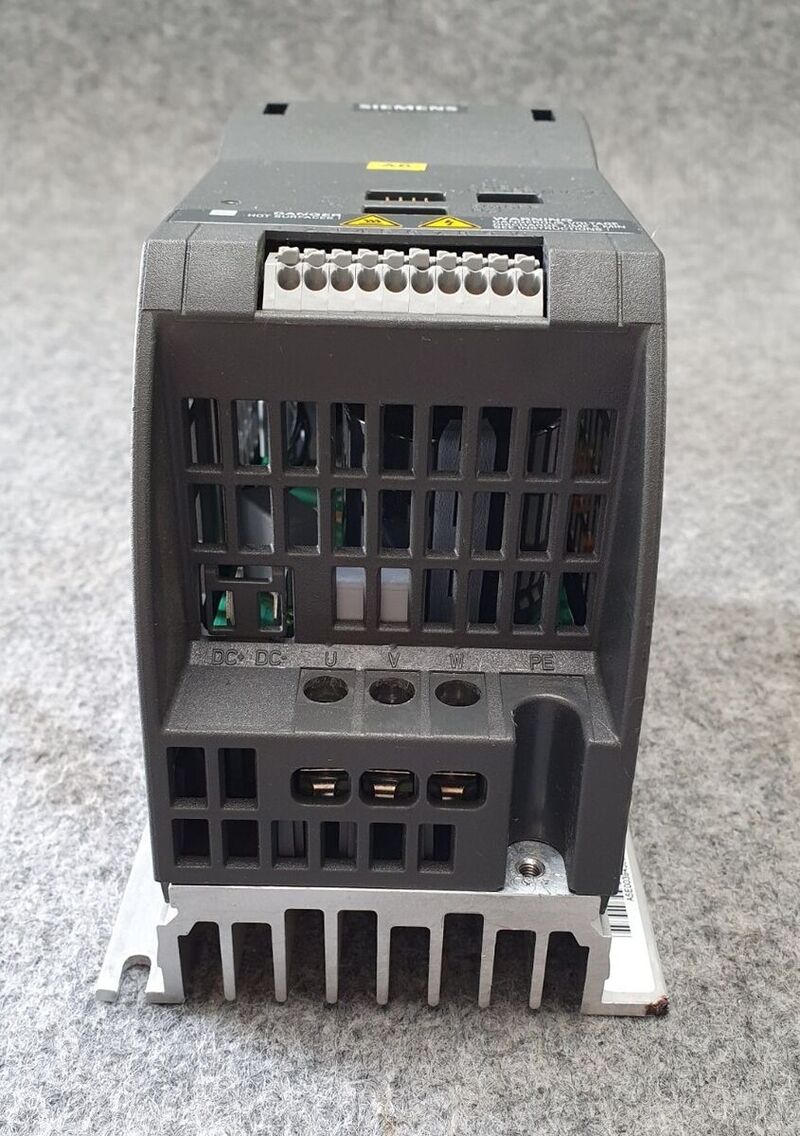

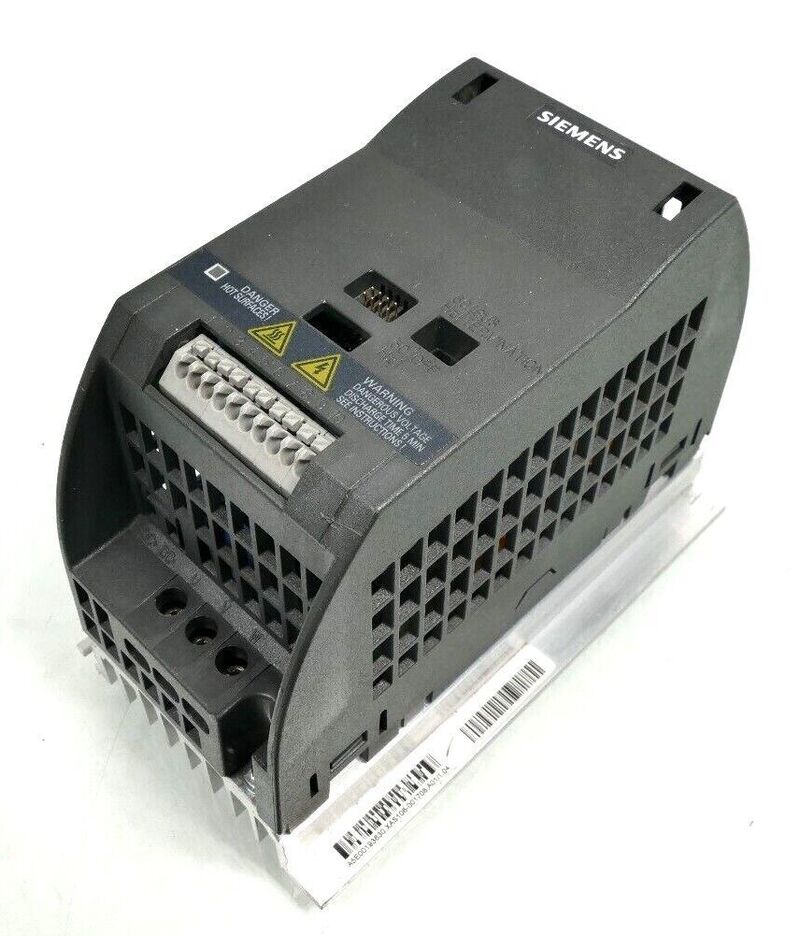

Привод SINAMICS G110 имеет компактный корпус, обеспечивающий простоту монтажа как в шкафах управления, так и на стенах или непосредственно на оборудовании. В конструкцию входят основные функциональные блоки: силовой модуль с IGBT транзисторами для управления электродвигателем, контроллер управления, интерфейсы связи, средства защиты и система охлаждения. Силовой модуль обеспечивает преобразование входного напряжения сети в переменное напряжение регулируемой частоты и амплитуды, что позволяет изменять скорость вращения электродвигателя. Контроллер реализует алгоритмы управления и защитные функции, поддерживает различные режимы работы и параметры настройки. Интерфейсы связи включают в себя стандартные протоколы, такие как PROFINET, PROFIBUS, Modbus, что обеспечивает интеграцию привода в единую автоматизированную систему предприятия.

Технические параметры

SINAMICS G110 выпускается в широком диапазоне мощностей, обычно от 0.37 кВт до 7.5 кВт, что позволяет охватывать большое количество стандартных применений. Номинальное входное напряжение — 1-фазное 230 В или 3-фазное 400 В, частота питания — 50/60 Гц. Выходное напряжение соответствует входному, с возможностью плавного регулирования частоты от 0 Гц до номинальной (обычно до 400 Гц), что позволяет гибко управлять скоростью двигателя. Ток нагрузки зависит от модели и мощности привода, но все модификации обеспечивают защиту от перегрузок, коротких замыканий и перегрева. Степень защиты корпуса обычно IP20, что подходит для использования в защищенных помещениях и шкафах управления. Допустимая температура окружающей среды для эксплуатации — от -10 до +50 градусов Цельсия. Управление приводом может осуществляться через встроенную панель оператора с ЖК-дисплеем, кнопками для настройки и контроля параметров, а также через внешние системы автоматизации по промышленным протоколам.

Принципы работы

Принцип работы SINAMICS G110 основан на преобразовании постоянного входного напряжения в регулируемое переменное выходное напряжение с изменяемой частотой и амплитудой. Преобразователь управляет скоростью и моментом электродвигателя за счет изменения параметров питающего сигнала. В основе управления лежит метод векторного или скалярного регулирования частоты вращения, что обеспечивает плавный старт, точное поддержание заданной скорости и эффективное торможение. Привод автоматически контролирует параметры двигателя, такие как ток, напряжение, температура, что обеспечивает защиту от аварийных ситуаций и продлевает срок службы оборудования. SINAMICS G110 поддерживает несколько режимов работы: управление по скорости, по моменту, а также поддержание заданного положения (ограничено). Управление может быть локальным с панели привода или удаленным с ПЛК и систем верхнего уровня.

Режимы работы

SINAMICS G110 поддерживает следующие основные режимы работы:

• Регулирование скорости двигателя в широком диапазоне частот, включая плавный пуск и остановку.
• Управление моментом двигателя для поддержания требуемой нагрузки.
• Автоматический контроль защиты двигателя и самого привода — от перегрузок, перегрева, коротких замыканий, срабатывание аварийных остановок.
• Работа с внешними командами и сигналами управления, что позволяет интегрировать привод в сложные технологические линии и системы.
• Встроенные функции диагностики и мониторинга, позволяющие оперативно выявлять неисправности и контролировать состояние оборудования.
• Возможность настройки параметров через удобный интерфейс и программное обеспечение Siemens STARTER или SINAMICS Startdrive, что упрощает внедрение и обслуживание.

В целом, преобразователь частоты Siemens SINAMICS G110 представляет собой универсальное и доступное решение для автоматизации управления асинхронными электродвигателями мощностью до 7.5 кВт. Его конструкция, технические параметры и возможности обеспечивают высокую надежность, гибкость настройки и простоту эксплуатации. Благодаря широкому спектру режимов работы и средств защиты, он способен эффективно выполнять задачи в различных промышленных приложениях. Высокая интеграция с системами управления и диагностикой позволяет снизить эксплуатационные затраты и повысить общую производительность технологического оборудования.
