Автоматизация с Siemens S5 150 — стабильность и качество работы оборудования

Siemens S5 150 — данная серия была широко распространена в 1980-х и 1990-х годах и считается одним из первых стандартов в области ПЛК. Модель S5 150 относится к высокопроизводительным модулям в линейке S5 и применяется в ответственных и масштабных системах автоматизации.

Конструкция Siemens S5 150

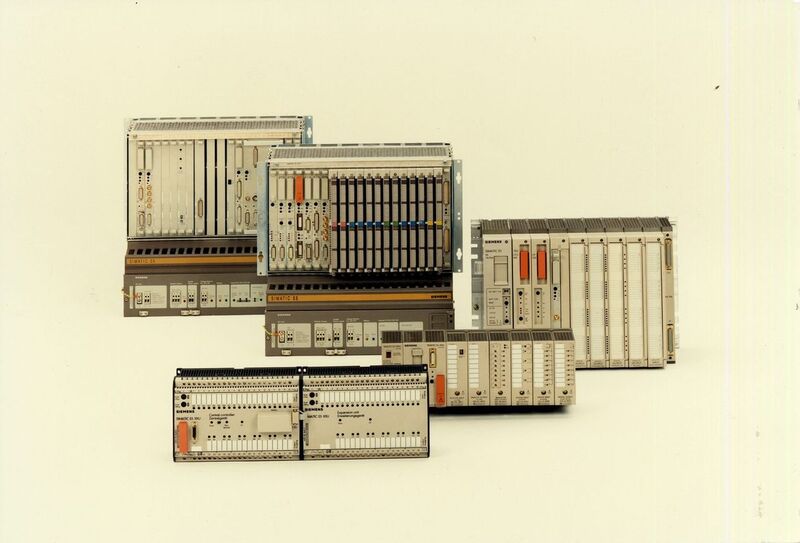

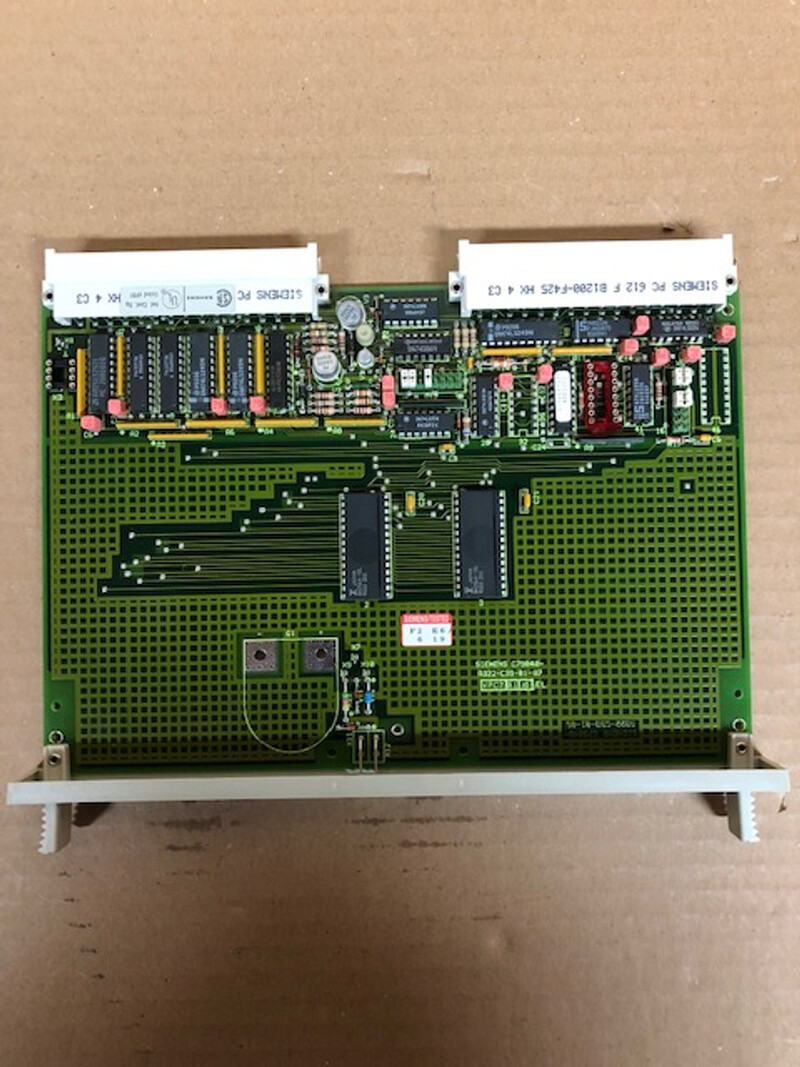

Конструктивно Siemens S5 150 представляет собой модульный шкафной контроллер, включающий базовый блок процессора (CPU), модули памяти, модули цифрового и аналогового ввода-вывода, коммуникационные модули и источники питания. Каждый модуль устанавливается в специальный рельсовый корпус, что обеспечивает удобство монтажа и быструю замену компонентов:

• CPU (центральный процессор): сердце контроллера, которое обрабатывает программу пользователя и управляет взаимодействием с внешними устройствами. В серии S5 150 использовались процессоры с высокой производительностью на то время, с возможностью многозадачности и обработки сложных логических операций.
• Память: состоит из оперативной и программной памяти. Объем памяти позволяет хранить большие и сложные программы автоматизации. Программная память обычно не теряется при отключении питания благодаря батарейной поддержке.
• Модули ввода-вывода (I/O): могут быть как цифровые, так и аналоговые, обеспечивая связь контроллера с датчиками, исполнительными механизмами, приводами и другими компонентами.
• Коммуникационные модули: обеспечивают подключение контроллера к сети, другим ПЛК, операционным системам и SCADA-системам. В серии S5 150 поддерживались протоколы Profibus, MPI, а также собственные Siemens протоколы.
• Блок питания: обеспечивает стабильное напряжение и защиту от перепадов.

Модули устанавливаются последовательно в стойку, позволяя легко наращивать систему. В конструкции предусмотрены разъемы для удобного подключения кабелей и шлейфов.

Технические параметры Siemens S5 150

Вот основные технические параметры Siemens S5 150:

• Напряжение питания: 24 В постоянного тока (DC) или 115/230 В переменного тока (AC), в зависимости от модели блока питания.
• Частота процессора: варьируется от 1 МГц до 4 МГц в зависимости от конкретной модели CPU.
• Объем памяти программы: от 4 Кб до 32 Кб, что позволяет создавать достаточно сложные программы автоматизации.
• Время выполнения команды: в среднем от 0,5 до 2 микросекунд, что было достаточно быстро для своего времени.
• Количество точек ввода-вывода: до нескольких сотен в расширенной конфигурации.
• Интерфейсы связи: RS-232, RS-485, Profibus DP, MPI.
• Рабочая температура: от 0 до +55 C.
• Относительная влажность: до 95 % без конденсации.
• Габаритные размеры: зависят от конфигурации, например, шкаф с модулями занимает от 19 дюймов в ширину (стандартный рельс).

Режимы работы Siemens S5 150

Контроллер Siemens S5 150 поддерживает несколько основных режимов работы:

• Режим RUN (работа): в этом режиме контроллер выполняет программу пользователя, обрабатывает входные сигналы и управляет выходными. Все автоматические процессы контролируются именно в этом режиме.
• Режим STOP (стоп): выполнение программы приостанавливается. В этом режиме можно изменять программу, проводить диагностику и обслуживание оборудования.
• Режим TEST (тестирование): используется для проверки работы отдельных блоков, модулей ввода-вывода и других компонентов системы без запуска полной программы.
• Режим мониторинга: с помощью специального программного обеспечения оператор или инженер может в реальном времени отслеживать значения переменных, состояния входов/выходов, параметры системы и логи работы.

Переключение между режимами происходит через интерфейс программирования или с помощью специальных аппаратных переключателей на корпусе контроллера.

Принцип работы Siemens S5 150

Принцип работы контроллера Siemens S5 150 основан на циклическом выполнении программы пользователя, которая состоит из логических операций и команд управления. Контроллер считывает входные сигналы с датчиков и кнопок, обрабатывает их согласно заложенной программе, и формирует управляющие сигналы для исполнительных механизмов — приводов, клапанов, двигателей.

Процесс циклического выполнения состоит из нескольких этапов:

• Чтение входов — контроллер фиксирует состояние всех цифровых и аналоговых входных сигналов.
• Обработка программы — CPU последовательно выполняет команды программы, анализирует условия и принимает решения.
• Обновление выходов — в соответствии с результатами обработки на выходные устройства подаются управляющие сигналы.
• Обмен данными — при необходимости происходит коммуникация с другими контроллерами, верхними системами или HMI (человеко-машинный интерфейс).

Программирование контроллера S5 150 осуществляется с помощью специализированного ПО Siemens, например, Step 5, позволяющего создавать программы на языках LAD (релейная логика), STL (стилевой язык) и FBD (функциональные блоки). Программы загружаются через интерфейс связи и хранятся в энергонезависимой памяти. Контроллер обеспечивает высокую точность и скорость обработки, что важно для синхронизации технологических процессов и поддержания безопасности оборудования.

Таким образом, Siemens S5 150 представляет собой надежный и проверенный временем программируемый контроллер, который был и остается базой для создания комплексных автоматизированных систем. Его модульная конструкция, гибкость в конфигурации и широкие коммуникационные возможности делают его востребованным в самых разных сферах промышленной автоматизации. Несмотря на появление новых серий SIMATIC, контроллеры S5 150 продолжают использоваться в эксплуатации, благодаря своей стабильности и надежности.
