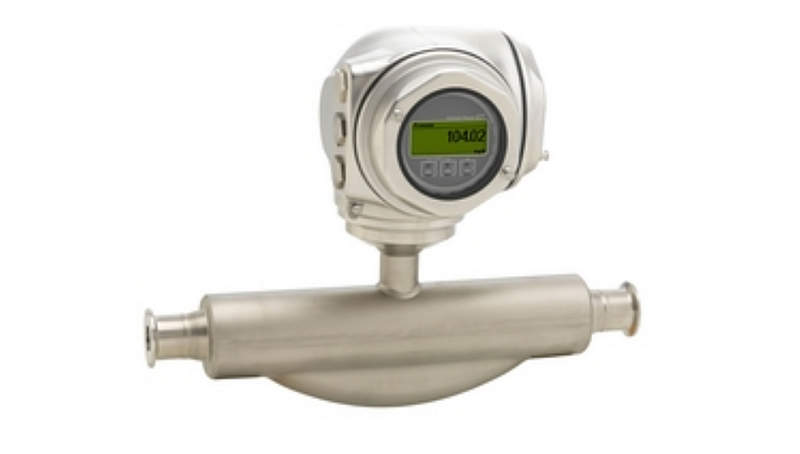

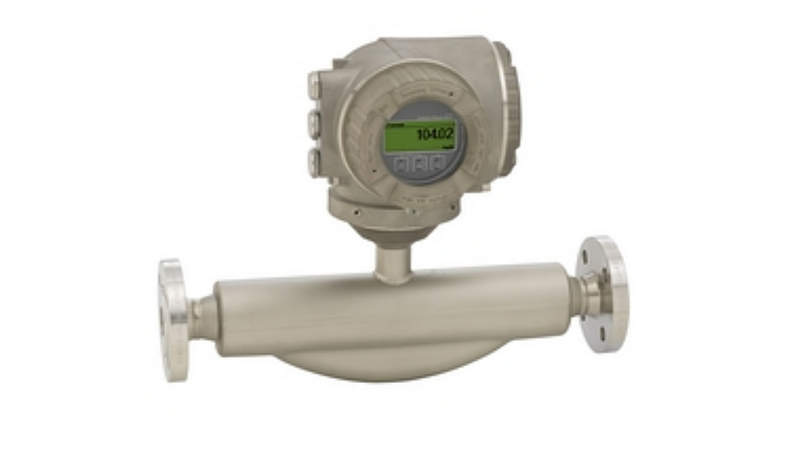

Endress+Hauser Proline Promass Q 300 8Q3B — кориолисовый расходомер для точного контроля технологических потоков
В технологических установках важна не только регистрация объема перекачиваемой среды, но и получение точной информации о ее массе, плотности и температуре. Особенно это актуально для процессов, где свойства продукта изменяются во времени и обычного объемного метода недостаточно для стабильного контроля. Кориолисовый расходомер Endress+Hauser Proline Promass Q 300 с обозначением 8Q3B относится к категории высокоточных измерительных приборов для промышленных трубопроводов. Устройство работает на основе кориолисового принципа и позволяет определять массовый расход непосредственно, без необходимости пересчета из объемных значений.
Технические характеристики
Ниже рассмотрим основные параметры расходомера Endress+Hauser Proline Promass Q 300 8Q3B:
- бренд — Endress+Hauser,
- категория оборудования — кориолисовый массовый расходомер,
- серия — Proline Promass Q 300,
- обозначение модели — 8Q3B,
- измеряемые параметры — массовый расход, плотность и температура,
- принцип измерения — кориолисовый,
- варианты номинального диаметра — от DN 25 до DN 250,
- исполнение преобразователя — компактное,
- варианты корпуса преобразователя — алюминиевый с покрытием или нержавеющая сталь,
- материал гигиенического корпуса — нержавеющая сталь 1.4404 / 316L,
- материал литого нержавеющего корпуса — 1.4409, аналог CF3M,
- варианты электропитания — в зависимости от конфигурации,
- интерфейсная часть — модульная,
- назначение — точное измерение расхода технологических жидкостей и газов,
- артикул/код модели — 8Q3B.
Особенности конструкции устройств
Endress+Hauser Proline Promass Q 300 8Q3B построен вокруг кориолисового измерительного принципа. Внутри сенсорной части расположены измерительные трубки, которым придается контролируемое колебательное движение. Когда через них проходит рабочая среда, возникает дополнительное кориолисово воздействие, изменяющее фазовое соотношение колебаний. Электроника фиксирует это изменение и использует его для вычисления массового расхода. Такой подход принципиально отличается от методов, основанных на скорости потока. Расход определяется не через площадь сечения и расчетную скорость жидкости, а непосредственно через динамическое воздействие движущейся массы на вибрирующую измерительную систему. Благодаря этому показания в меньшей степени зависят от плотности среды и не требуют внешней компенсации для получения массового расхода. Отдельная функция Promass Q 300 связана с определением плотности. Частота собственных колебаний измерительных труб изменяется в зависимости от массы содержащейся внутри среды. Электроника анализирует этот параметр и вычисляет плотность, что позволяет использовать один прибор сразу для нескольких технологических показателей. Температура измеряется встроенными сенсорными элементами и применяется как самостоятельный технологический параметр, а также для компенсации температурного влияния на механические характеристики измерительной системы. Таким образом, прибор объединяет несколько измерительных функций внутри одного узла. Серия Promass Q ориентирована на процессы, где поток может содержать газовые включения или иметь неоднородную структуру. Конструкция и алгоритмы обработки сигнала рассчитаны на сохранение стабильности измерений в условиях, которые могут вызывать заметные ошибки у более простых кориолисовых расходомеров.
Области применения
Ключевыми направлениями использования Endress+Hauser Proline Promass Q 300 8Q3B являются:
- измерение массового расхода жидкостей,
- контроль расхода технологических газов,
- измерение плотности продукта,
- контроль температуры рабочей среды,
- нефтегазовые технологические процессы,
- химическое производство,
- пищевая и фармацевтическая промышленность,
- учет высокоценных технологических продуктов,
- процессы с изменяющейся плотностью среды,
- системы автоматического дозирования и контроля потока.
Компания «Олниса» осуществляет поставку контрольно-измерительного и промышленного оборудования, включая кориолисовый расходомер Endress+Hauser Proline Promass Q 300 8Q3B. По представленному оборудованию доступны технические консультации. Компания организует оперативную доставку продукции по всей стране.
Преимущества
Ниже рассмотрим основные преимущества расходомера Endress+Hauser Proline Promass Q 300 8Q3B:
- прямое измерение массового расхода,
- одновременное определение плотности,
- встроенное измерение температуры,
- кориолисовый принцип без зависимости от профиля скорости потока,
- возможность работы с жидкими и газообразными средами,
- устойчивость к сложным условиям потока,
- широкий диапазон номинальных диаметров,
- компактный преобразователь Proline 300,
- модульная архитектура входов и выходов,
- варианты корпуса из нержавеющей стали,
- возможность применения в гигиенических процессах,
- интеграция в современные системы автоматизации.
Таким образом, Endress+Hauser Proline Promass Q 300 8Q3B представляет собой многофункциональный кориолисовый расходомер, который объединяет измерение массового расхода, плотности и температуры внутри одного прибора. Такой подход особенно полезен в технологических системах, где свойства продукта изменяются и требуется точное управление процессом на основе нескольких параметров. Модель Endress+Hauser Proline Promass Q 300 8Q3B подходит для сложных промышленных задач, включая процессы с неоднородными средами и повышенными требованиями к точности. Компания «Олниса» предоставляет технические консультации по измерительному оборудованию и обеспечивает оперативную доставку продукции по всей стране.
