Eltex MES5324 — высокоскоростной L3-коммутатор агрегации для магистральной сетевой инфраструктуры

При построении крупной сети недостаточно просто увеличить количество подключений. На уровне агрегации требуется оборудование, которое способно собирать потоки от нескольких сегментов, распределять их между магистральными направлениями и обрабатывать маршрутизацию без образования узких мест. Именно здесь решающее значение получают скорость внутренних шин, плотность оптических интерфейсов и отказоустойчивость аппаратной платформы. Eltex MES5324 относится к категории управляемых L3-коммутаторов агрегации. Модель ориентирована на сети, где основной трафик передается по оптическим линиям со скоростью 10 и 40 Гбит/с. Конфигурация интерфейсов позволяет использовать устройство как промежуточный узел между коммутаторами доступа, серверной инфраструктурой и вышестоящими магистральными устройствами.

Технические характеристики

Ниже рассмотрим ключевые параметры L3-коммутатора Eltex MES5324:

• бренд — Eltex,
• категория оборудования — управляемый L3-коммутатор агрегации,
• модель и артикул — MES5324,
• количество портов SFP/SFP+ — 24,
• поддерживаемые скорости интерфейсов SFP/SFP+ — 1 и 10 Гбит/с,
• количество портов QSFP+ — 4,
• скорость интерфейсов QSFP+ — до 40 Гбит/с,
• коммутационная емкость — до 800 Гбит/с,
• производительность обработки коротких пакетов — до 512,8 млн пакетов/с,
• объем таблицы MAC-адресов — до 65 536 записей,
• поддержка VLAN — до 4094 виртуальных сетей,
• буфер пакетной памяти — 4 Мбайт,
• оперативная память — 4 Гбайт DDR3,
• встроенная NAND-память — 2 Гбайт,
• поддержка стекирования — до 8 устройств,
• исполнение корпуса — 19 дюймов,
• высота корпуса — 1U,
• максимальная потребляемая мощность — около 107 Вт.

Особенности конструкции устройств

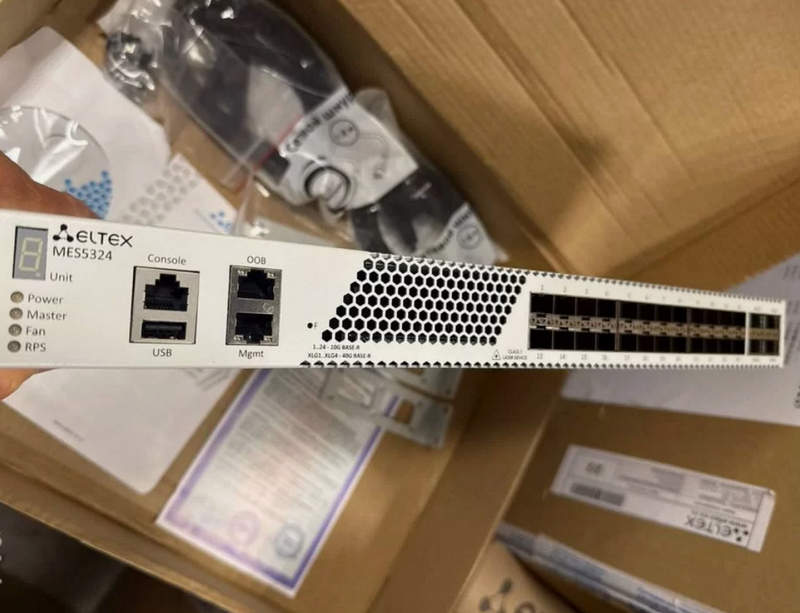

Eltex MES5324 спроектирован не как типовой коммутатор доступа, а как высокоскоростной узел концентрации сетевых потоков. На передней панели отсутствует привычная группа медных пользовательских портов в большом количестве. Основу интерфейсной части формируют 24 слота SFP/SFP+, предназначенные для гигабитных и десятигигабитных линий, а также четыре QSFP+ порта, рассчитанные на сорокагигабитные соединения. Такое построение особенно удобно в инфраструктуре, где значительная часть соединений уже переведена на оптические линии. Коммутатор может принимать множество потоков со скоростью 10 Гбит/с и передавать агрегированный трафик через более производительные 40-гигабитные каналы. Внутренняя коммутационная система рассчитана на одновременную работу всех высокоскоростных интерфейсов. Пропускная способность до 800 Гбит/с позволяет использовать Eltex MES5324 в конфигурациях с высокой интенсивностью обмена данными между несколькими узлами. Аппаратная платформа поддерживает функции третьего сетевого уровня. Это дает возможность использовать коммутатор не только для пересылки кадров внутри одного сегмента, но и для обработки маршрутизируемого трафика между различными подсетями. Подобная функциональность особенно востребована в многоуровневых сетевых архитектурах, где часть маршрутизации переносится непосредственно на уровень агрегации. Отдельную роль играет поддержка стекирования. Несколько устройств Eltex MES5324 могут объединяться в логически связанную систему.

Области применения

Ключевыми направлениями использования Eltex MES5324 являются:

• агрегация трафика от коммутаторов доступа,
• организация магистральных сетевых узлов,
• соединение высокоскоростных сегментов корпоративной сети,
• применение в центрах обработки данных,
• построение операторской Ethernet-инфраструктуры,
• использование в серверных комплексах,
• организация линий 10 Гбит/с между сетевыми устройствами,
• формирование 40-гигабитных магистральных соединений,
• создание отказоустойчивых сетевых конфигураций,
• построение стеков из нескольких коммутаторов.

Компания «Олниса» осуществляет поставку сетевого и промышленного оборудования, включая L3-коммутатор агрегации Eltex MES5324. По представленным устройствам доступны технические консультации. Компания обеспечивает оперативную доставку продукции по всей стране.

Преимущества

Ниже рассмотрим основные преимущества L3-коммутатора Eltex MES5324:

• 24 интерфейса для подключения линий 1 и 10 Гбит/с,
• 4 высокоскоростных порта QSFP+ до 40 Гбит/с,
• коммутационная емкость до 800 Гбит/с,
• поддержка маршрутизации третьего уровня,
• высокая плотность оптических подключений,
• возможность объединения до 8 устройств в стек,
• поддержка тысяч виртуальных сетей VLAN,
• крупная таблица MAC-адресов,

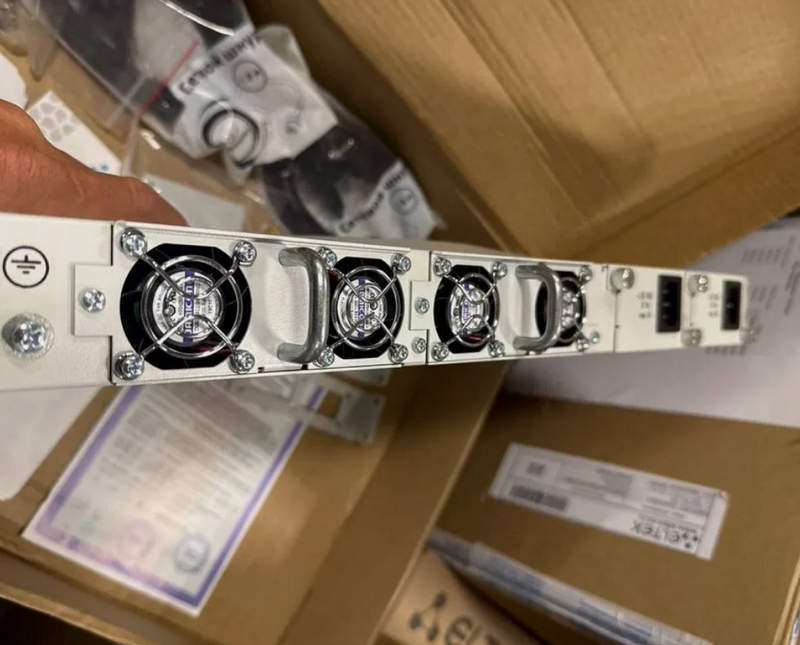

• резервируемая архитектура питания,
• удобное стоечное исполнение 1U,
• пригодность для магистральных и агрегационных задач,
• ориентация на непрерывную работу в нагруженной инфраструктуре.

Таким образом, Eltex MES5324 представляет собой специализированный сетевой коммутатор для участков инфраструктуры, где сходятся значительные объемы трафика и требуется работа с высокоскоростными оптическими линиями. Наличие 24 интерфейсов SFP/SFP+ и четырех QSFP+ позволяет одновременно формировать большое число 10-гигабитных соединений и использовать 40-гигабитные каналы для передачи агрегированного потока. Поддержка L3, высокая внутренняя производительность, возможность стекирования и резервирование питания делают Eltex MES5324 подходящим для построения масштабируемых сетей операторского и корпоративного класса. Компания «Олниса» предоставляет технические консультации по сетевому оборудованию и организует оперативную доставку продукции по всей стране.
