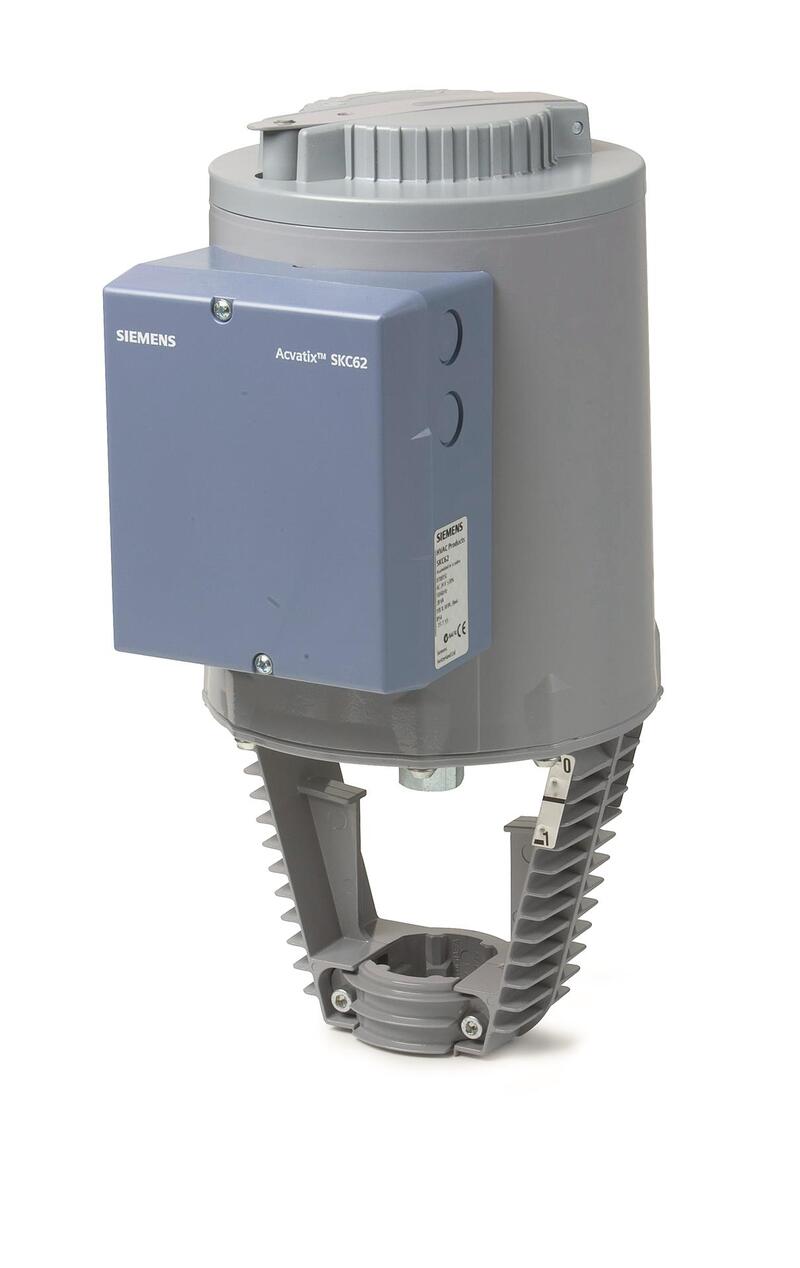

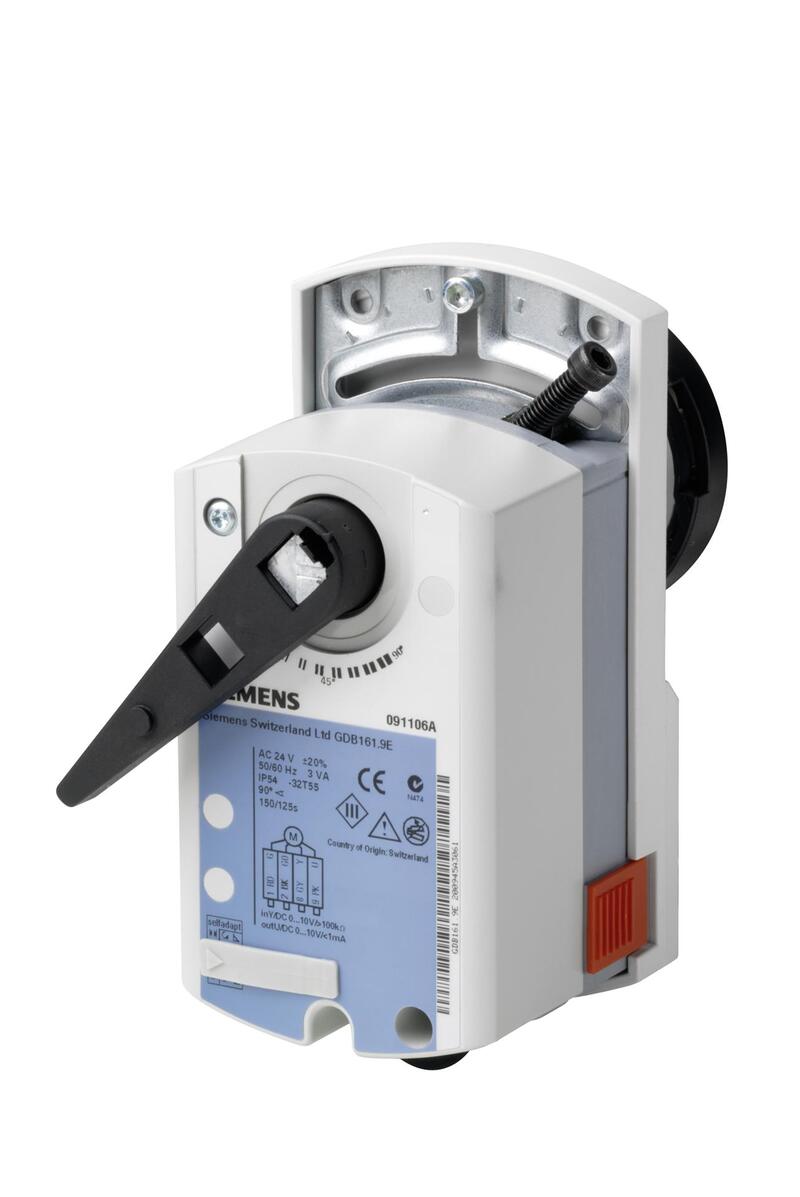

Электроприводы клапанов Siemens — надежность и точность управления

Электропривод клапана Siemens представляет собой важный элемент современной автоматизации технологических процессов, обеспечивающий точное и надежное управление потоками жидкостей и газов в различных отраслях промышленности. Благодаря высоким стандартам качества и инновационным техническим решениям, данные устройства находят широкое применение в системах регулирования и автоматического контроля, способствуя повышению эффективности и безопасности производственных комплексов. В основе работы электропривода лежит сочетание электрической мощности и механического преобразования, что позволяет добиться высокой скорости реагирования и точности позиционирования клапана.

Конструкция электропривода Siemens

Конструкция электропривода клапана Siemens состоит из нескольких основных элементов, обеспечивающих функциональность и надежность работы:

• Электродвигатель — как правило, асинхронный или синхронный мотор, который преобразует электрическую энергию в механическое вращение. В зависимости от модели используется двигатель с постоянными магнитами или коллекторный.
• Редуктор (механический или планетарный) — служит для снижения скорости вращения двигателя и увеличения крутящего момента, необходимого для управления клапаном.
• Механизм передачи движения — соединяет редуктор с валом клапана, может иметь кулачковый, зубчатый или иной привод.
• Датчики положения — обеспечивают обратную связь о положении клапана. Встроенные энкодеры или потенциометры фиксируют текущий угол поворота вала.
• Электронный блок управления — контролирует работу двигателя и режимы электропривода, реализует логику управления, обеспечивает связь с внешними системами.
• Корпус — изготавливается из прочных материалов с высокой степенью защиты (обычно IP65 и выше), устойчив к коррозии и воздействию окружающей среды.
• Ручной привод — встроенный механизм для аварийного или технического ручного управления клапаном при отключении электропитания или необходимости технического обслуживания.

Технические параметры электроприводов Siemens

Технические характеристики зависят от конкретной серии и модели, но для примера можно привести типичные параметры:

• Напряжение питания: 24 В DC, 110 В AC, 230 В AC, 400 В AC (трёхфазное питание) в зависимости от модели.
• Мощность двигателя: от нескольких ватт до нескольких киловатт.
• Крутящий момент: от 5 Н·м до более 1000 Н·м, что позволяет управлять клапанами различных размеров и типов.
• Диапазон регулирования положения: обычно от 0 до 90 для поворотных клапанов, у моделей с 360 поворотом — полный круг.
• Скорость поворота: от 2 секунд до нескольких минут на полный ход, регулируется в зависимости от задачи.
• Степень защиты корпуса: IP65, IP67, IP68 для использования в условиях влаги и пыли.
• Температурный диапазон эксплуатации: от -40 C до +70 C и выше для специальных исполнений.
• Вес: варьируется в зависимости от мощности и конструкции, от 2 кг до более 100 кг.
• Время отклика: миллисекунды до нескольких секунд в зависимости от типа управления.

Режимы работы электроприводов Siemens

Электроприводы клапанов Siemens обеспечивают несколько режимов работы, что позволяет максимально адаптировать устройство под условия конкретного технологического процесса:

• Позиционное управление — основная функция, при которой привод переводит клапан в заданное положение с контролем точности. Управление осуществляется как вручную, так и по командам от контроллера.
• Регулирующий режим — позволяет плавно изменять положение клапана для поддержания параметров технологического процесса, например, давления или расхода.
• Дискретный режим — приводы работают в двух положениях — «открыто» или «закрыто», часто используется для запорных клапанов.
• Аварийный режим — ручное управление клапаном при отключении питания или отказе автоматического управления. Может включать возможность фиксации положения.
• Диагностический режим — встроенная диагностика параметров работы привода, контроль состояния двигателя, датчиков, коммуникаций.
• Интерфейсные режимы — связь с системами автоматизации через различные промышленные протоколы (Modbus, Profibus, Profinet), позволяет интегрировать электропривод в комплексные SCADA и DCS системы.

Принципы работы электроприводов Siemens

Принцип работы электропривода основан на следующих особенностях:

• При получении управляющего сигнала от контроллера или оператора электронный блок управления активирует электродвигатель.
• Электродвигатель вращается, передавая движение через редуктор на вал клапана.
• Датчики положения фиксируют текущее положение клапана и передают сигнал в управляющий блок.
• Управляющий блок сравнивает текущую позицию с заданной и регулирует работу двигателя для достижения точного положения.
• При достижении заданной позиции двигатель останавливается, привод переходит в режим ожидания.
• В случае аварийных ситуаций или отключения питания привод автоматически переключается в ручной режим, позволяя оператору управлять клапаном вручную.
• Система контроля следит за перегрузками, перегревом и другими неисправностями, уведомляя операторов или автоматически блокируя привод при необходимости.

Применение электроприводов клапанов Siemens

Электроприводы Siemens широко применяются в различных отраслях промышленности, включая:

• Энергетику (управление паровыми, водяными, газовыми клапанами в ТЭЦ и АЭС).
• Нефтегазовую промышленность (регулирование потоков нефти и газа).
• Химическую и нефтехимическую отрасли (автоматизация технологических процессов с агрессивными средами).
• Водоснабжение и очистка сточных вод (управление запорной и регулирующей арматурой).
• Пищевая и фармацевтическая промышленность (соблюдение высоких стандартов гигиены и точности дозирования).
• Машиностроение и производство (интеграция в автоматизированные производственные линии).

Таким образом, эктроприводы клапанов Siemens представляют собой высокотехнологичные устройства, обеспечивающие эффективное, надежное и точное управление клапанами в самых различных промышленных приложениях. Их конструкция, технические параметры и режимы работы разработаны с учетом максимальной универсальности и долговечности, что позволяет успешно решать задачи автоматизации в самых требовательных условиях. Благодаря поддержке современных протоколов коммуникаций и продвинутым функциям контроля и диагностики, электроприводы Siemens являются оптимальным решением для повышения производительности и безопасности технологических процессов.
