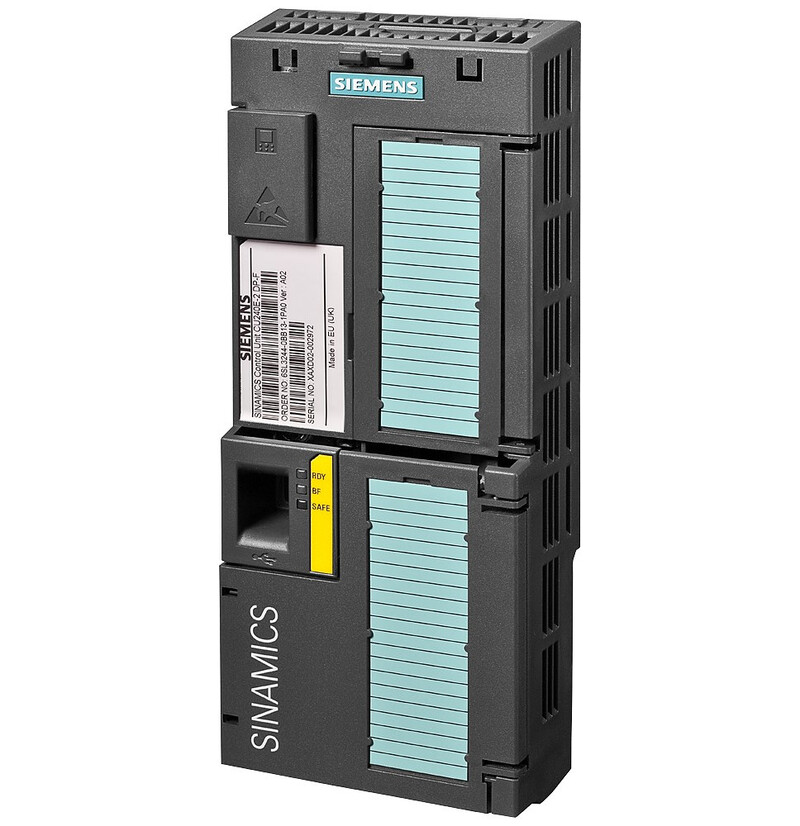

Частотный преобразователь Siemens SINAMICS G120 — эффективность и надежность в одном устройстве

Частотный преобразователь Siemens SINAMICS G120 представляет собой современное и высокоэффективное устройство для управления асинхронными и синхронными электродвигателями в широком спектре промышленных применений. Он обеспечивает точное регулирование частоты и напряжения питания двигателя, что позволяет достигать значительной экономии электроэнергии, улучшения динамических характеристик и повышения надежности оборудования.

Конструкция частотного преобразователя SINAMICS G120

Конструктивно SINAMICS G120 состоит из нескольких основных компонентов: силового модуля (Power Module), контроллера управления (Control Unit), интерфейсных модулей и дополнительных аксессуаров. Силовой модуль включает в себя силовые транзисторы IGBT, ключевые элементы схемы преобразования частоты и питания двигателя. Контроллер управления реализует алгоритмы преобразования и обеспечивает взаимодействие с внешними системами через различные коммуникационные интерфейсы. Корпус преобразователя выполнен в вариантах для установки на панель или в шкаф управления, что позволяет использовать его в различных условиях эксплуатации. Модульный принцип конструкции дает возможность легко заменить или модернизировать отдельные компоненты без полной замены устройства.

Технические параметры

Ниже представлены основные технические характеристики частотного преобразователя Siemens SINAMICS G120:

• Диапазон мощности: от 0,37 кВт до 250 кВт;
• Входное напряжение: 3-фазное, 380–480 В (±10%);
• Частота входного напряжения: 50/60 Гц;
• Максимальный выходной ток: зависит от модели, до 540 А;
• Частотный диапазон управления: от 0 до 650 Гц;
• Интерфейсы связи: PROFINET, PROFIBUS, EtherNet/IP, Modbus RTU/TCP, CANopen;
• Класс защиты корпуса: IP20 (стандартный), варианты IP54, IP65 для работы в агрессивных условиях;
• Температурный диапазон эксплуатации: от -10C до +50C без дополнительного охлаждения;
• Наличие встроенных функций: мягкий пуск, плавное торможение, ограничение пускового тока, функции защиты от перегрузок, короткого замыкания, перегрева и других аварийных состояний.

Режимы работы

SINAMICS G120 поддерживает несколько режимов работы, обеспечивающих гибкость применения:

• Скалярное управление (V/Hz) — базовый режим, при котором регулируется частота и напряжение питания двигателя, что подходит для менее требовательных задач без необходимости точного контроля момента или скорости.
• Векторное управление без датчика (Sensorless Vector Control) — позволяет обеспечить высокую динамику и точность регулирования скорости без использования внешних датчиков положения ротора, что уменьшает стоимость системы и повышает ее надежность.
• Векторное управление с датчиком (Encoder Feedback) — применяется в задачах, требующих максимальной точности позиционирования и динамики, например, в приводах с высоким уровнем автоматизации.
• Функция автоматического выбора режима — преобразователь способен автоматически переходить между режимами управления в зависимости от условий эксплуатации и заданных параметров.

Принцип работы и функции защиты

Основная задача частотного преобразователя заключается в преобразовании сетевого переменного напряжения фиксированной частоты в переменное напряжение регулируемой частоты и амплитуды для питания асинхронного или синхронного двигателя. Это достигается за счет управления силовыми ключами IGBT в силовом модуле. Входное трехфазное напряжение сначала выпрямляется в постоянное напряжение с помощью диодного или тиристорного выпрямителя. Затем постоянное напряжение сглаживается с помощью конденсаторов и подается на инверторный модуль, который формирует выходное напряжение с необходимой частотой и амплитудой путем широтно-импульсной модуляции (ШИМ). Управляющая электроника анализирует сигналы обратной связи с двигателя (ток, скорость, положение ротора при наличии энкодера) и по заданным алгоритмам управляет силовыми ключами, обеспечивая точное и плавное регулирование скорости и момента вращения двигателя.

SINAMICS G120 оснащен встроенными средствами защиты от различных аварийных ситуаций. Среди них — защита от перегрузок по току, перенапряжения и пониженного напряжения, перегрева силовых компонентов и двигателя, короткого замыкания на выходе, потери фазы и несоответствия параметров сети. Диагностические возможности включают запись событий, ведение журнала ошибок, отображение состояния преобразователя и параметров работы в реальном времени, что облегчает обслуживание и повышает надежность эксплуатации.

Таким образом, частотники Siemens SINAMICS G120 является универсальным решением для автоматизации управления электродвигателями различной мощности и сложности задач. Его высокие технические характеристики, надежность, функциональность и широкие возможности интеграции делают его оптимальным выбором для современных промышленных предприятий.
