Электромагнитный газовый клапан DUNGS MVD 205/5 013102 — надежное управление подачей газа
Безопасная работа газовой установки требует быстрого и предсказуемого прекращения подачи рабочей среды при снятии управляющего сигнала. Для выполнения этой функции применяются автоматические запорные устройства, которые включаются непосредственно в газовую линию и взаимодействуют с системой управления горелкой или теплотехническим оборудованием. Электромагнитный газовый клапан DUNGS MVD 205/5 013102 предназначен именно для таких задач.
Технические характеристики
Рабочие параметры определяют возможности клапана при его эксплуатации в газовых системах. Ниже рассмотрим основные характеристики исполнения DUNGS MVD 205/5 013102:
- тип оборудования — одноступенчатый электромагнитный газовый клапан безопасности,
- принцип исходного состояния — нормально закрытый,
- максимальное рабочее давление — 360 мбар, или 36 кПа,
- условный размер присоединения — Rp 1/2,
- тип соединения с трубопроводом — резьбовой,

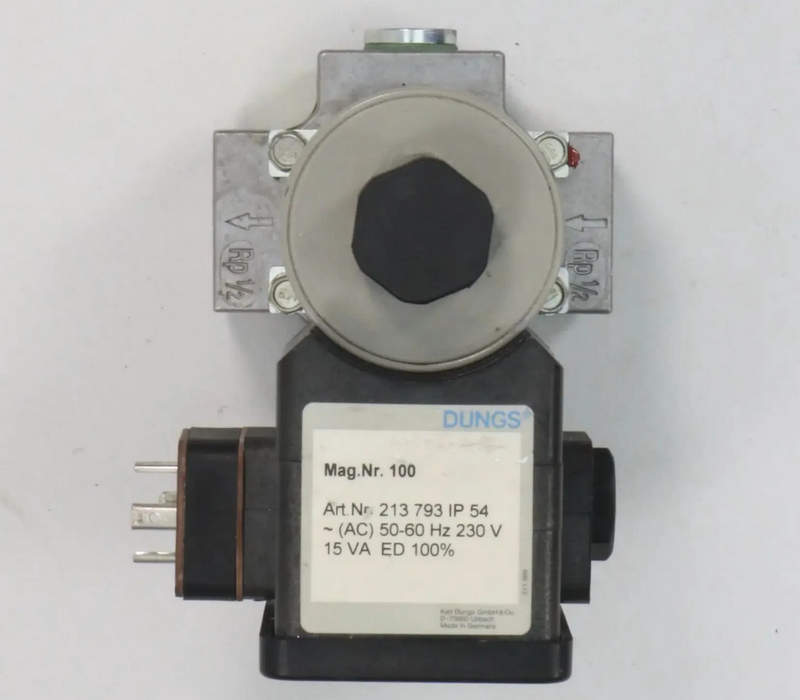

- напряжение питания одного из стандартных исполнений — 230 В переменного тока,
- частота питающей сети — 50–60 Гц,
- максимальная потребляемая мощность электромагнита — 15 ВА,
- максимальный ток при 230 В — 0,08 А,
- время открытия — менее 1 секунды,
- класс устройства — автоматический запорный клапан по EN 161,
- тип электромагнитного привода — постоянного тока с выпрямлением питающего напряжения,
- возможность регулировки основного расхода — предусмотрена конструкцией серии,
- ориентировочная масса исполнения MVD 205/5 — около 1 кг.
Особенности конструкции устройства

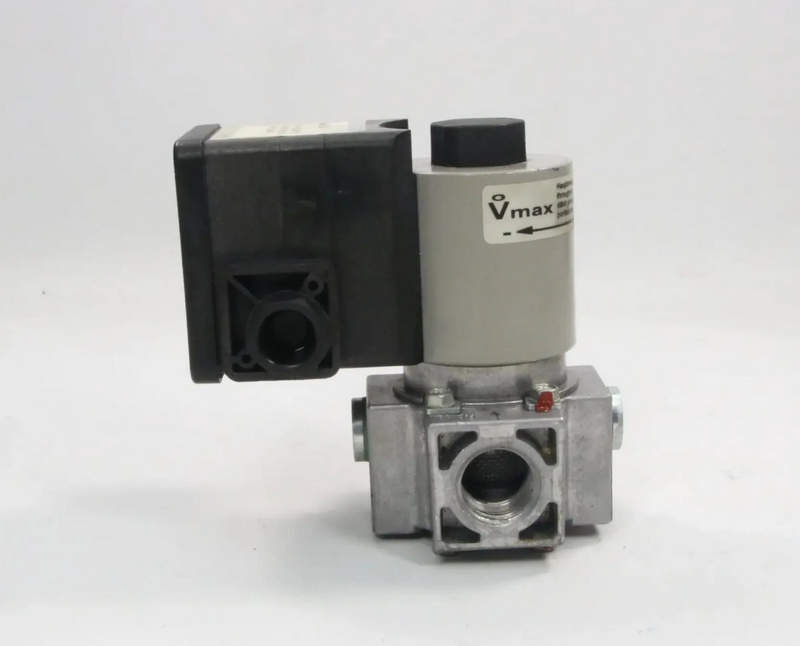

Конструкция электромагнитного газового клапана DUNGS MVD 205/5 013102 построена вокруг герметичного запорного узла и электромагнитного привода. Газ проходит через корпус с входным и выходным резьбовыми патрубками. Внутри расположен подвижный запирающий элемент, который взаимодействует с седлом и формирует герметичный барьер при закрытом положении. Над рабочей частью расположен электромагнитный привод, преобразующий электрический управляющий сигнал в механическое перемещение. Нормально закрытая схема имеет принципиальное значение для безопасности. При отсутствии электропитания усилие возвратного механизма удерживает запорный элемент на седле. После подачи напряжения электромагнит создает усилие, необходимое для перемещения исполнительной части, и проход открывается. При исчезновении питающего сигнала клапан возвращается в закрытое состояние без необходимости отдельной команды от системы управления.
Области применения
Функциональное назначение DUNGS MVD 205/5 связано прежде всего с автоматическим перекрытием газового потока. К основным направлениям использования клапана относятся:
- газовые горелочные устройства промышленного и коммерческого назначения,
- газовые котельные установки,
- теплогенераторы и воздухонагреватели,
- автоматизированные газовые рампы,
- технологические печи с газовыми горелками,
- оборудование для термической обработки материалов,
- системы подачи газа к отдельным горелочным блокам,
- газовые линии, где требуется автоматическое прекращение потока при снятии питания,
- установки с централизованным управлением процессом розжига и останова.
промышленные теплотехнические комплексы.
Компания «Олниса» осуществляет поставку промышленного оборудования, включая газовую автоматику и компоненты марки DUNGS. В ассортименте могут быть представлены электромагнитные клапаны, датчики-реле давления, регуляторы и другие элементы, применяемые в составе газовых систем. Клиентам доступны технические консультации по характеристикам оборудования, позволяющие уточнить параметры конкретного изделия, его исполнение и технические данные. Компания также организует оперативную доставку оборудования по всей стране, что удобно для предприятий, сервисных организаций и коммерческих заказчиков, которым требуется получение комплектующих в разных регионах. При заказе модели DUNGS MVD 205/5 013102 важно учитывать точное обозначение устройства, присоединительный размер, рабочее давление и электрическое исполнение.
Преимущества
Эксплуатационные свойства модели формируются сочетанием быстрого электромагнитного управления и специализированной конструкции газового запорного устройства. К ключевым преимуществам относятся:
- нормально закрытый принцип работы,
- автоматическое перекрытие газового канала после снятия питания,
- время открытия менее одной секунды,
- максимальное рабочее давление до 360 мбар,
- компактное резьбовое присоединение Rp 1/2,
- одноступенчатая схема управления потоком,
- возможность регулирования основного расхода,
- применение в автоматизированных системах газовых горелок,
- соответствие требованиям EN 161 для автоматических запорных клапанов,
- возможность включения в комплексные газовые рампы и технологические линии.
Таким образом, DUNGS MVD 205/5 013102 — электромагнитный газовый клапан, рассчитанный на автоматическое открытие и надежное прекращение подачи газа в горелочных и теплотехнических системах. Нормально закрытая конструкция, быстрое срабатывание, рабочее давление до 360 мбар и резьбовое соединение Rp 1/2 позволяют применять модель в компактных газовых линиях промышленного назначения.
