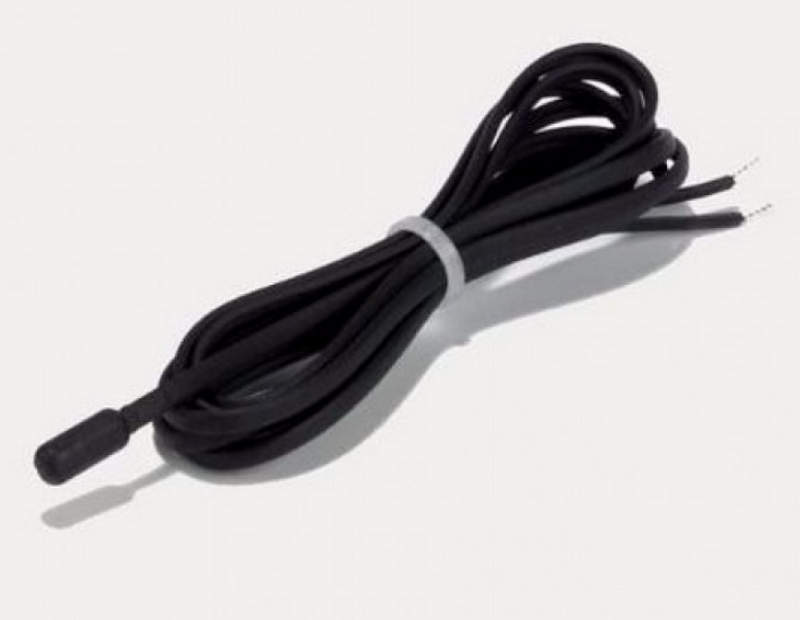

Датчик контроллера Eliwell — точное управление параметрами промышленных систем автоматизации
Датчики контроллеров Eliwell представляют собой важные элементы автоматизированных систем управления температурными процессами, применяемых в холодильном, климатическом и технологическом оборудовании. Совместно с электронными контроллерами датчики обеспечивают получение точных измерительных данных о состоянии рабочей среды и передачу информации для последующего регулирования исполнительных механизмов. Оборудование Eliwell используется в системах, где требуется стабильное поддержание заданных параметров, контроль температурных режимов и повышение эффективности работы установок.
Технические характеристики
Основные параметры датчиков контроллеров Eliwell определяют область применения, совместимость с управляющими устройствами и точность регулирования температурных процессов. Конструкция измерительного элемента рассчитана на эксплуатацию в промышленных и коммерческих системах автоматизации. Ключевыми техническими характеристиками являются:
- тип чувствительного элемента NTC с отрицательным температурным коэффициентом сопротивления для точного измерения температуры,
- тип чувствительного элемента PTC с положительным температурным коэффициентом сопротивления для специализированных систем контроля,
- диапазон измеряемых температур от -50 C до +150 C в зависимости от модели датчика и используемого контроллера,
- точность измерения температуры с минимальной погрешностью при стабильных условиях эксплуатации,
- номинальное сопротивление измерительного элемента 1,5 кОм, 5 кОм, 10 кОм или другие значения в зависимости от исполнения,
- рабочее напряжение цепей подключения до 12 В или 24 В в составе низковольтных измерительных входов контроллеров,
- длина соединительного кабеля от 1 м до нескольких метров с возможностью адаптации под различные монтажные условия,
- степень защиты корпуса и защитных элементов до IP65 для моделей, предназначенных для эксплуатации в условиях повышенной влажности,
- рабочий температурный диапазон окружающей среды контроллера примерно от -5 C до +55 C,
- время отклика датчика зависит от конструкции корпуса и может составлять несколько секунд при изменении температуры среды,
- тип подключения через двухпроводную схему передачи измерительного сигнала,
- совместимость с контроллерами серий Eliwell ID, IDPlus, EWPlus, ICPlus и другими устройствами управления,
- наличие моделей для измерения температуры воздуха, испарителей, камер хранения, трубопроводов и технологических поверхностей.
Работа датчика основана на изменении электрического сопротивления чувствительного элемента при изменении температуры. Контроллер Eliwell преобразует полученный сигнал в цифровое значение и использует его для управления компрессорами, вентиляторами, нагревательными элементами и другими исполнительными устройствами.
Особенности конструкции устройств
Конструкция датчиков контроллеров Eliwell включает чувствительный элемент, защитный корпус и соединительный кабель, обеспечивающий передачу сигнала к управляющему модулю. Корпус выполняется из материалов, устойчивых к воздействию влаги, температурных перепадов и механических нагрузок. В зависимости от назначения применяются исполнения с различными вариантами крепления: погружные, накладные, воздушные и специальные модели для холодильных установок. Чувствительный элемент размещается внутри защитной оболочки, которая обеспечивает стабильность измерений и снижает влияние внешних факторов. Для работы в агрессивных средах используются конструкции с дополнительной защитой, а для систем охлаждения применяются компактные датчики, способные быстро реагировать на изменение температуры.
Особенностью датчиков Eliwell является оптимизация взаимодействия с электронными контроллерами. Измерительный сигнал поступает непосредственно на вход управления, после чего программная логика устройства выполняет анализ полученных значений. Контроллер сравнивает фактическую температуру с заданным параметром и формирует управляющее воздействие для поддержания необходимого режима. Конструктивное исполнение предусматривает возможность применения датчиков в различных технологических зонах. Одни модели устанавливаются для контроля температуры внутри холодильной камеры, другие используются для контроля испарителя, конденсатора или элементов системы отопления и вентиляции. Такое разделение позволяет создавать многоуровневые системы контроля с несколькими точками измерения.
Области применения
Датчики контроллеров Eliwell используются в различных направлениях промышленной и коммерческой автоматизации. Основные области применения включают:
- холодильные камеры и установки для хранения продуктов,
- морозильное оборудование и промышленные холодильные системы,
- витрины, шкафы и торговое оборудование,
- системы кондиционирования и климатического контроля,
- установки вентиляции и отопления,
- технологические линии с необходимостью температурного мониторинга,
- оборудование пищевой промышленности,
- складские комплексы с контролируемыми условиями хранения,
- автоматизированные системы управления температурными процессами.
Принципы работы и режимы контроля
Датчики Eliwell функционируют в составе автоматизированной системы, где измерительный сигнал используется для постоянного контроля параметров. Основными режимами работы являются:
- режим измерения температуры с непрерывным контролем текущих значений,
- режим передачи данных на вход электронного контроллера,
- режим регулирования по заданному температурному порогу,
- режим аварийного контроля с фиксацией отклонений от установленных параметров,
- режим управления процессами охлаждения или нагрева через подключенные исполнительные устройства.
При изменении температуры сопротивление чувствительного элемента изменяется, после чего контроллер выполняет обработку полученного сигнала. Алгоритмы управления позволяют поддерживать стабильные параметры системы и предотвращать выход оборудования за установленные рабочие пределы.
Таким образом, датчики контроллеров Eliwell являются надежными измерительными элементами для систем автоматизации температурных процессов. Их конструкция обеспечивает точное получение данных, стабильную передачу сигналов и эффективное взаимодействие с управляющими устройствами. Компания «Олниса» предлагает поставку промышленного оборудования Eliwell для предприятий, использующих современные системы контроля и автоматизации. В каталоге компании представлены качественные компоненты для различных технологических задач. «Олниса» осуществляет поставку оборудования с гарантией соответствия промышленным требованиям и стандартам.
