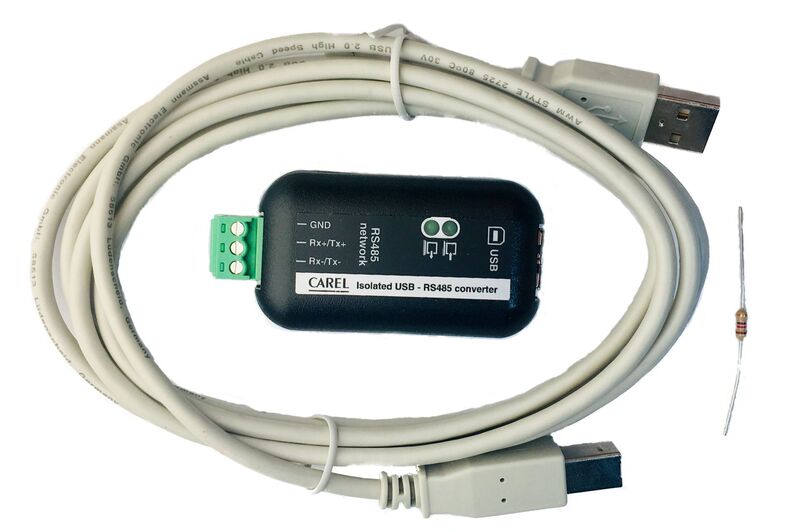

CAREL RS485 — надёжное управление HVAC-оборудованием

Современные системы автоматизации в области отопления, вентиляции и кондиционирования воздуха (HVAC) требуют стабильной, помехоустойчивой и универсальной среды обмена данными. Одним из наиболее популярных промышленных интерфейсов связи является RS485, который активно используется в оборудовании CAREL. Шина RS485 позволяет объединить различные контроллеры, датчики и модули в единую систему управления, обеспечивая эффективный мониторинг, управление и обмен данными между устройствами как внутри одного помещения, так и на уровне целого здания.

Технические характеристики

RS485 — это физический уровень передачи данных, который реализован в различных компонентах и контроллерах CAREL. Ниже приведены основные технические характеристики интерфейса RS485 в контексте оборудования CAREL:

• Тип интерфейса: асинхронный дифференциальный (двухпроводный)
• Протоколы передачи: Modbus RTU, Carel pLAN, BACnet MS/TP (в зависимости от устройства)
• Скорость передачи данных: до 115 200 бод
• Длина линии связи: до 1200 м без повторителей
• Количество устройств на шине: до 32 без повторителей, до 256 с повторителями
• Тип подключения: витая пара, экранированный кабель рекомендуется
• Способ топологии: линейная (два конца линии с терминаторами)
• Изоляция по питанию и сигналу: в зависимости от модели устройства
• Рабочее напряжение: определяется подключаемым оборудованием (обычно 5–24 В)
• Интерфейс пользователя: зависит от контроллера (встроенный дисплей или удалённый модуль)

Назначение и область применения

CAREL использует RS485 в качестве базовой среды передачи данных между своими устройствами — контроллерами, дисплеями, датчиками, вентиляционными модулями и приводами. Это позволяет объединять элементы системы в единую сеть с возможностью централизованного или распределённого управления. Шина RS485 применяется:

• в системах управления вентиляцией и кондиционированием воздуха;
• в паро- и адсорбционных увлажнителях CAREL;
• в холодильных установках и чиллерах;
• на объектах с диспетчерским управлением (BMS);
• в климатических камерах, лабораториях и производственных помещениях;
• при интеграции оборудования с SCADA-системами.

Преимущества интерфейса RS485 в системах CAREL

RS485 уже десятилетия используется в промышленной автоматике благодаря своей надёжности, помехоустойчивости и способности работать на значительных расстояниях. Предлагаем рассмотреть и прочие преимущества:

• Высокая устойчивость к электромагнитным помехам
• Передача данных на большие расстояния без потерь сигнала
• Многоточечное подключение до 32 устройств на одной линии
• Низкое энергопотребление и надёжность соединений
• Совместимость с популярными протоколами Modbus и BACnet
• Простота прокладки кабеля и диагностики сети
• Универсальность — один интерфейс для всех компонентов системы

Особенности использования и интеграции

Контроллеры CAREL с интерфейсом RS485 легко интегрируются в существующую архитектуру автоматизации зданий. Благодаря поддержке открытых протоколов, таких как Modbus RTU и BACnet MS/TP, устройства CAREL могут быть подключены к контроллерам других производителей, серверным решениям SCADA и системам мониторинга BMS. Это особенно удобно при проектировании сложных многофункциональных объектов, где необходимо объединить оборудование от разных брендов. Проводка интерфейса требует минимального количества жил — достаточно двухпроводной витой пары, а наличие терминаторов на концах шины гарантирует правильную работу без отражений сигнала. Практически все контроллеры CAREL оснащаются RS485 уже в базовой комплектации, что упрощает проектирование и сокращает затраты.

Безопасность эксплуатации

Оборудование CAREL, использующее шину RS485, разрабатывается в соответствии с международными стандартами безопасности и промышленной надёжности. Система защищена от коротких замыканий, перегрузок и обладает стабильной передачей сигнала даже в условиях промышленного шума. Благодаря своей отказоустойчивости, интерфейс RS485 идеально подходит для критически важных систем, таких как серверные, медицинские лаборатории или фармацевтические производства. На территории России официальным поставщиком продукции CAREL является компания «Олниса» — надёжный партнёр в области поставок оборудования для климатических и инженерных систем. «Олниса» предоставляет доступ к оригинальным компонентам, включая контроллеры, интерфейсные модули и адаптеры с поддержкой RS485, а также предлагает помощь в проектировании, настройке и обслуживании оборудования. Благодаря профессиональной поддержке, заказчики получают не только качественный продукт, но и уверенность в его безупречной работе.

Таким образом, RS485 в оборудовании CAREL — это надёжная и гибкая платформа для организации связи между элементами климатических и холодильных систем. Он обеспечивает высокую устойчивость, лёгкость подключения и возможность интеграции в различные протоколы автоматизации зданий. Применение RS485 позволяет выстраивать масштабируемые, управляемые и безопасные системы HVAC даже в самых сложных проектах.
