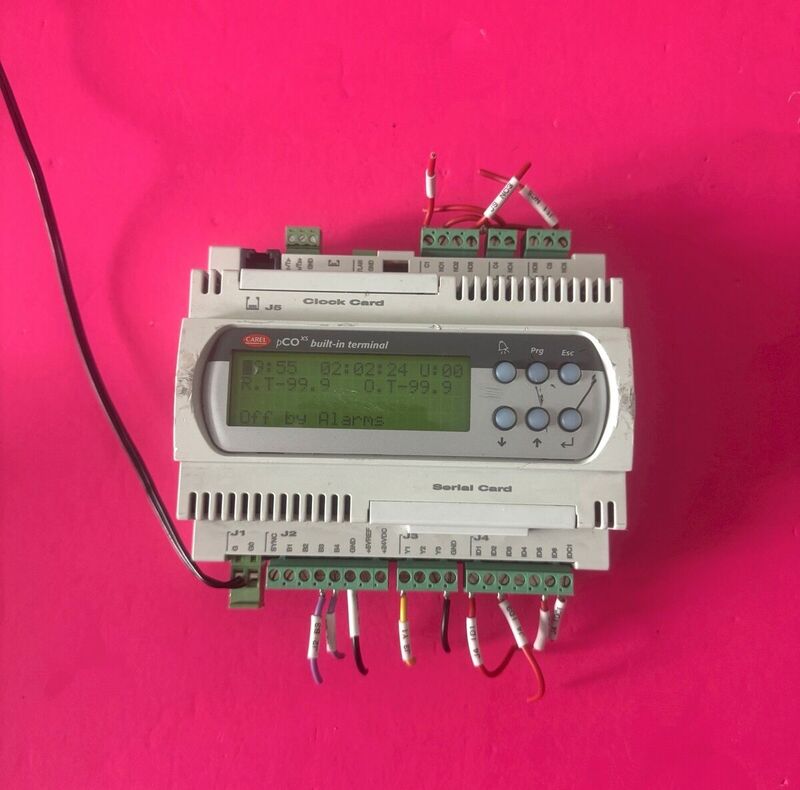

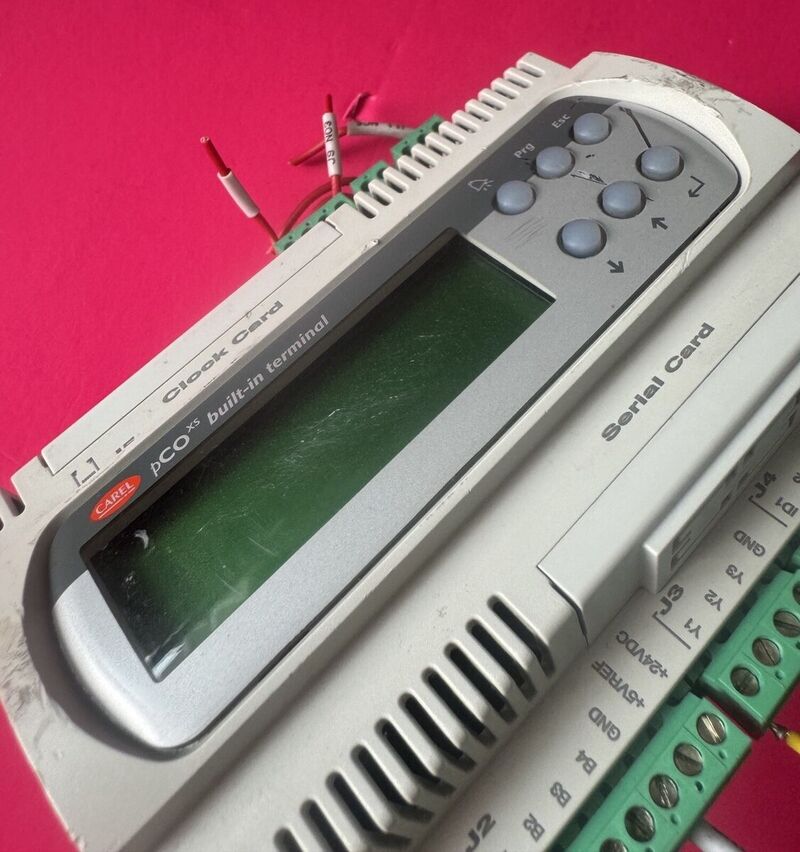

Carel Built-in Terminal — надёжное решение для управления и мониторинга HVAC-систем
Современные системы автоматизации в области HVAC требуют не только точного контроля параметров, но и удобного, интуитивно понятного интерфейса для взаимодействия с оборудованием. Для этих целей Carel предлагает Built-in Terminal — встроенный пользовательский терминал, обеспечивающий локальный доступ к параметрам, настройкам и диагностике оборудования прямо на объекте. Этот терминал представляет собой компактную и функциональную панель управления, предназначенную для интеграции в переднюю панель шкафа или корпуса контроллера.
Технические характеристики
Carel Built-in Terminal идеально подходит для использования с различными моделями контроллеров компании, обеспечивая прямую и быструю визуализацию данных. Ниже перечислены основные технические характеристики устройства:
- Тип устройства: встроенный пользовательский интерфейс (панель управления)
- Экран: ЖК-дисплей с подсветкой, 2 или 4 строки текста (в зависимости от модели)
- Интерфейс управления: кнопочная клавиатура (4–6 кнопок)
- Совместимость: контроллеры Carel pCO, pCOXS, IR33, μC2 и др.
- Подключение: через интерфейс RJ12 / pLAN
- Протокол связи: Carel pLAN (проприетарный)
- Питание: от основного контроллера (по шине)
- Температурный диапазон работы: от –10 до +60 °C
- Габариты и монтаж: компактный размер, крепление на переднюю панель шкафа или двери
- Индикаторы состояния: визуальная индикация тревог и рабочих режимов
- Функциональность: чтение и редактирование параметров, отображение ошибок, пуск/стоп, настройка уставок
Назначение и области применения
Carel Built-in Terminal служит для удобного доступа к управлению и мониторингу параметров работы HVAC-оборудования. Устройство позволяет техническому персоналу или оператору:
- оперативно просматривать текущие параметры: температура, давление, уставки, ошибки;
- изменять рабочие настройки оборудования (в зависимости от уровня доступа);
- запускать и останавливать оборудование вручную;
- выполнять диагностику и настройку без подключения внешнего ПО.
- Также представлены области применения устройства:
- холодильные установки и витрины;
- пароувлажнители и осушители воздуха;
- чиллеры, фанкойлы, тепловые насосы;
- автоматика приточно-вытяжных систем и климатических камер;
- централизованные щиты управления в здании или на производстве.
Преимущества Carel Built-in Terminal
Интеграция терминала в панель или корпус позволяет сократить затраты на дополнительные дисплеи, исключить необходимость подключения ноутбуков или ПК на объекте, а также ускорить обслуживание и наладку оборудования. Рассмотрим подробнее:
- Компактность и простота установки на фасад шкафов и панелей
- Быстрый доступ к основным параметрам без дополнительного оборудования
- Совместимость с большинством контроллеров Carel
- Минимальное энергопотребление и отсутствие необходимости в отдельном питании
- Устойчивость к перепадам температуры и воздействию пыли (при установке в шкафу)
- Оптимальный интерфейс для операторов и сервисных инженеров
Особенности конструкции и эксплуатации
Терминал обладает эргономичной клавиатурой с чёткими тактильными кнопками, что упрощает навигацию по меню и ввод параметров даже в перчатках. ЖК-дисплей с подсветкой обеспечивает хорошую читаемость текста при любом уровне освещённости. Простая структура меню разработана с учётом практического опыта инженеров и позволяет легко обучать персонал даже без технического образования. С помощью Carel Built-in Terminal можно выполнять обновление параметров, запуск тестовых функций, а также считывать коды ошибок и предупреждений. Устройство не требует отдельного питания — оно получает энергию от контроллера через кабель связи, что упрощает монтаж и снижает риски электрических неисправностей.
Безопасность эксплуатации
Оборудование Carel, включая встроенные терминалы, производится в соответствии с международными стандартами качества и электробезопасности. Терминал не только безопасен для пользователя, но и устойчив к промышленным помехам, перепадам напряжения и механическим воздействиям при правильной установке. В России официальную поставку оригинальных терминалов, контроллеров и комплектующих Carel осуществляет компания «Олниса» — проверенный партнёр в сфере климатического и промышленного управления. «Олниса» предлагает техническое сопровождение на этапе подбора, профессиональные консультации, гарантию оригинального происхождения оборудования и быструю логистику по всей стране. Это особенно важно при построении ответственных систем, где простота доступа и надёжность работы интерфейса имеют критическое значение.
Таким образом, Carel Built-in Terminal — это удобный, надёжный и энергоэффективный интерфейс для локального управления климатическим оборудованием. Он позволяет оперативно управлять параметрами, считывать ошибки и оптимизировать работу систем HVAC без привлечения внешних устройств. Простая интеграция, совместимость с контроллерами Carel и удобство эксплуатации делают его незаменимым элементом инженерных систем автоматизации.
