Включать свет с помощью KNX - это самом деле очень простая вещь. Есть тысячи способов сделать это. Ниже представлен вариант, как включить свет при открытом люке на чердачное помещение. Некоторые специалисты такое решение называют «выключателем холодильника». Работает почти так же. Это реализуется с помощью геркона KNX на двоичном входе. Можно также использовать не настоящий геркон на двоичном входе, а роликовый переключатель, но это в основном то же самое. Чтобы включить свет с помощью такого контакта, KNX сначала должен знать, в каком состоянии находится геркон.

Как герконовый контакт KNX включает свет на двоичном входе

Итак, в наличии есть чердачное помещение, куда персонал попадает по чердачной лестнице. На чердаке нет окон, поэтому свет всегда должен быть включен, когда кто-то находится там. Сама установка довольно проста:

• Открыть лестницу - включить свет
• Закрыть лестницу - выключить свет

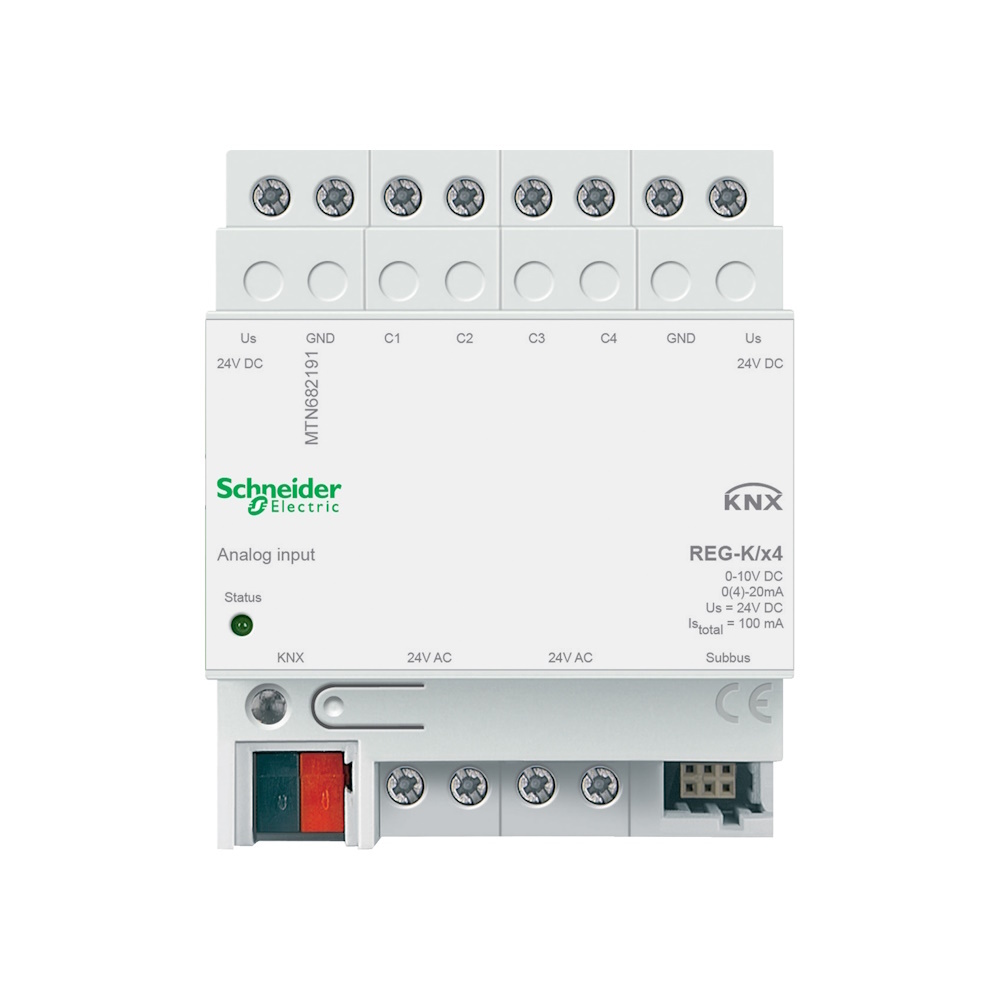

Кроме того, визуализация также показывает, горит ли свет, т.е. открыта ли лестница. Такую схему очень легко реализовать с помощью KNX, и потребуется всего 2 компонента и роликовый концевой выключатель или герконовый контакт, которые относятся к KNX датчикам Schneider Electric.

Подключение двух компонентов KNX

Самой большой проблемой, скорее всего, будет провод от двоичного входа в подвале или ЭК на чердак. Если не предпринять мер предосторожности, то придется сделать несколько объездных шагов позже. Вот еще один совет: лучше сразу использовать 6-проводную линию (чем больше, тем лучше). Позже, за отсутствием других вариантов, можно проложить канал связи на чердак по той же линии (например, при модернизации его в рабочее помещение).

В принципе, для подключения контакта можно взять любую двухпроводную линию.  Главное - не использовать линию KNX. В какой-то момент «в порыве гения» посылается на него сигнал KNX и удивительно, но ничего не будет работать. Также не следует брать линию NYM. Речь идет о герконе KNX на двоичном входе. Двоичный вход никогда «не простит» 230 вольт. Поэтому нужно купить рулон обыной звонковой проволоки.

Подключение геркона KNX к двоичному входу

Как и в случае с любым другим потребителем, в первую очередь электропитание поступает на привод. Затем идете с проводом к лампе. Далее используется канал от штатного переключателя на 230 вольт. Также можно взять канал, который может измерять ток. В этом случае будет фиксироваться сигнал, если что-то не работает. Например, нет электричества, даже если он включен. Или вышла из строя одна из светодиодных ламп.

Как только лампа будет подключена, ее также можно будет переключить. Сначала механизм тестируется вручную. Итак, теперь нужен компонент KNX, который отправляет групповой адрес в строке.

Геркон KNX на двоичном входе управляет светом

Выше упоминается о герконовом контакте и роликовом концевом выключателе. Почему? Потому что они в основном делают то же самое. Концевой выключатель ролика выключается, когда вы нажимаете ролик. Геркон переключается при приближении магнита. Так что можно либо установить роликовый концевой выключатель, либо геркон там же и магнит на люке. Преимущество язычкового контакта в том, что он работает бесшумно и имеет меньшие размеры.

Выключатель на люке лестницы подключен к беспотенциальному двоичному входу. Это генерирует собственное электричество для цикла. Если питание поступает на другое соединение канала, люк открыт и необходимо отправить сообщение.  Таким образом, с одной стороны герконовый контакт на другом конце БЕЗПОТЕНЦИАЛЬНЫЙ двоичный вход. Два компонента, привод и датчик, естественно, имеют источник питания.

Следующим шагом является программирование двух компонентов KNX. Использование геркона KNX на двоичном входе - это основная функция KNX. В принципе, не важно, оконный ли это контакт или, как здесь, для управления светом.

Пример ETS - управление светом с помощью геркона

Основная цель - сообщить беспотенциальному двоичному входу, закрыта или открыта заслонка. Беспотенциальный, чтобы не использовать дополнительный источник питания. Потому что двоичный вход посылает свой собственный слабый ток в линию и отслеживает, приходит ли ток на другую сторону.

Таким образом, просто нужно создать контакт, который закрывается при закрытии заслонки и открывается при открытии заслонки. Есть 1000 способов сделать это. Как показывает практика, чаще всего оптимальными становятся самые простые решения. Это обеспечивает длительный срок хранения и снижает стресс в повседневной жизни. Самым простым и дешевым решением, было бы просто снять изоляцию с двух проводов и зажать их между люком. Однако такое решение выглядит «слишком бюджетно»

Поэтому как решение, предлагается в примере один из следующих двух методов:

1. Кнопка, которая вдавливается через заслонку.
2. Геркон, где магнит навинчивается на заслонку.

Отправка статуса на шину KNX через двоичный вход

Правила элементарной параметризации. Требуется определять: состояние заслонки, «открыто» или «закрыто», т.е. «0» или «1» должно быть известно в шине. Итак, понадобятся три вещи:

1. Групповой адрес, который используется для объявления статуса на шине.
2. Правильная параметризация двоичного входа
3. Связь между адресом и правильным коммуникационным объектом

Групповой адрес

Здесь следует только упомянуть: нужен только один адрес, так как это простая функция. Таким образом, проводится виртуальная линия между двоичным входом и одним или несколькими приемниками через групповой адрес.

Параметризация двоичного входа

Для 8-кратного двоичного входа EIB / KNX, 4TE REG, беспотенциальные входы - BE-08000.01 это означает следующую параметризацию. Канал должен отправлять сообщение «Вкл.» Под групповым адресом, когда крышка открыта, и телеграмма «Выкл», когда она закрыта.

1. Двоичному входу MDT сообщается, что он должен управлять каналами индивидуально.
2. Затем вы приказываете каналу что-то переключить. Он должен отправить свой статус, т.е. «0» для закрытой заслонки и «1» для открытой заслонки.

Адрес группы ссылок

Теперь только групповой адрес связан с правильным объектом, и бинарный исполнительный элемент готов.

Далее нужно назначить групповой адрес и дать объекту комментарий. Все это проверяется в окне диагностики ETS5. Если открыть крышку люка, на дисплее должно появиться сообщение (аналогично при закрытии).
