Коробки распределительные С/У Schneider Electric

Категории

14 товаров найдено
Заказать Коробки распределительные С/У

Артикул

Производитель

Описание

Цена

1
Schneider Electric
КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ ДЛЯ
15 ₽ Купить
2
Schneider Electric
КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ ДЛЯ
16 ₽ Купить
3
Schneider Electric
КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ ДЛЯ
21 ₽ Купить
4
Schneider Electric
КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ ДЛЯ
22 ₽ Купить
5
Schneider Electric
КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ ДЛЯ
34 ₽ Купить
6
Schneider Electric
КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ ДЛЯ
35 ₽ Купить
7
Schneider Electric
КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ ДЛЯ
24 ₽ Купить
8
Schneider Electric
КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ ДЛЯ
26 ₽ Купить
9
Schneider Electric
КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ ДЛЯ
37 ₽ Купить
10
Schneider Electric
КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ ДЛЯ
39 ₽ Купить
11
Schneider Electric
КОРОБКА ОТВЕТВИТЕЛЬНАЯ С/У (10
20 ₽ Купить
12
Schneider Electric
КОРОБКА ОТВЕТВИТЕЛЬНАЯ С/У (10
24 ₽ Купить
13
Schneider Electric
КОРОБКА ОТВЕТВИТЕЛЬНАЯ С/У (80
14 ₽ Купить
14
Schneider Electric
КОРОБКА ОТВЕТВИТЕЛЬНАЯ С/У (80
17 ₽ Купить


Купить Коробки распределительные С/У Schneider Electric в компании Олниса можно оптом или в розницу. Доставим Коробки распределительные С/У Schneider Electric в любой регион России. Можем предложить точный аналог. Работаем напрямую с производителем, не используя посредников.

У любого крупного предприятия есть тысячи передатчиков, установленных на технологическом предприятии. Таким образом, практически сложно проложить прямые отдельные электрокабели от каждого полевого передатчика до диспетчерской для отображения переменных процесса на рабочей станции.

В соответствии со стандартами проектирования определенное количество устройств / передатчиков коммутируется и подключается к полевой распредкоробке.

Электрокабели, используемые для подключения устройства к распредкоробке, называются ответвительными или полевыми. Обычно применяются однопарные модели для ответвлений.

Пример схемы коммутации для 5 устройств

К примеру, 5 полевых устройств подключены к распредкоробке с помощью Для передачи этих пяти сигналов в диспетчерскую понадобится как минимум 5-парный кабель (это означает, что один кабельный отрезок имеет 5 пар), а также важно рассмотреть потребность в запасном канале для будущих целей. Именно поэтому, по крайней мере, 6-парный или лучше 12-парный кабель лучше всего соответствует приведенным ниже требованиям.

Например, была выбрана 12-парная модель, и это не что иное, как основная или «домашней прокладки», поскольку соединяет распределительную коробку и распределительный шкаф в диспетчерской. Итак, наконец, требуется один большой основной кабель, который служит конкретной цели.

Полевые приборы и распределительная коробка

На технологическом предприятии установлено достаточно много коробки распределительные С/У Schneider-electric, которые подключены к ряду полевых устройств.

Например, установлено 100 распределительных коробок, это означает, что есть 100 основных кабельных магистралей, которые идут от поля к диспетчерской. Таким образом, практически невозможно напрямую подключить эти основные электрокабели к платам аналогового ввода / вывода. Чтобы избежать этих проблем, используется шкаф коммутации для заделки этих 100 основных кабельных магистралей.

Основная цель шкафа коммутации - обеспечить заделку полевых кабельных линий, а затем перераспределить полевые устройства на соответствующую карту аналогового ввода / вывода с использованием внутренней проводки. Внутренняя проводка будет использоваться для подключения шкафа коммутации к шкафу системы.

Проводка между маршалингом и системными шкафами

Системный шкаф состоит из платы процессора (ЦП), плат аналогового ввода, плат аналогового вывода, коммуникационных плат и т. Д.

После подключения основных кабельных магистралей в шкафу коммутации придется подключить эти устройства к соответствующему каналу платы аналогового ввода. Для этого используется внутренняя проводка для прокладки этих основных кабелей/полевых устройств от разборки до системного шкафа.

После того, как кабельные линии подключены к карте аналогового ввода через внутреннюю проводку, она преобразует 4-20 мА, исходящие от устройств, в эквивалентный цифровой сигнал, т.е. в двоичные коды, и он будет передаваться на карту процессора. Данный элемент работает в соответствии с предопределенными или запрограммированными инструкциями. Карта процессора может иметь встроенный или отдельный канал связи Ethernet, который используется для отображения измеренных переменных процесса на рабочей станции.

Распредкоробка «в поле» используется для передачи сигналов в многожильные электрокабели для подключения к электросети или главные кабельных магистралей. Затем линии оканчиваются в удаленном или распределительном шкафу, где сигналы упорядочиваются (реорганизуются) по мере необходимости для эффективного завершения на интерфейсе ввода-вывода системы DCS или PLC .

Важность маркировки кабелей и распредкоробки

Таблицы кабелей и распределительных коробок - это материалы, подготовленные инженерами-проектировщиками КИПиА компаний EPC или EPCM.  К примеру, перечисленные ниже пункты являются необходимыми исходными данными для подготовки документа «Расписание кабельного телевидения».

  • P & ID
  • Указатель инструментов и список входов / выходов инструментов
  • Основы проектирования КИПиУ
  • Основные данные инженерного проектирования

Таблица - это документ, содержащий список инструментальных кабелей. В этом документе показаны все элементы, необходимые для каждого прибора или соединения.

Информация о кабельной сети состоит из:

  • Номер электрокабеля
  • Тип / Спецификация
  • Размер
  • Длина
  • Описание завершения источника и назначения
  • Тип и размер кабельного ввода для каждого входящего электрокабеля

Спецификация кабельной продукции является справочным материалом при подготовке к отбору материала для закупки. Однако длина, указанная в этом документе, является приблизительной. Следовательно, необходимо предусмотреть запас материала для обеспечения запаса на перерезку, неожиданных препятствий в поле, стояка и т.д.

Таблица прокладки будет также рассмотрена на этапе строительства; однако не рекомендуется обрезать кабель на основании информации о длине, указанной в спецификации. Для фактической резки во время установки обычной практикой является вытаскивание кабельной линии из барабана и резка в полевых условиях.

Таблица распредкоробки (JB)

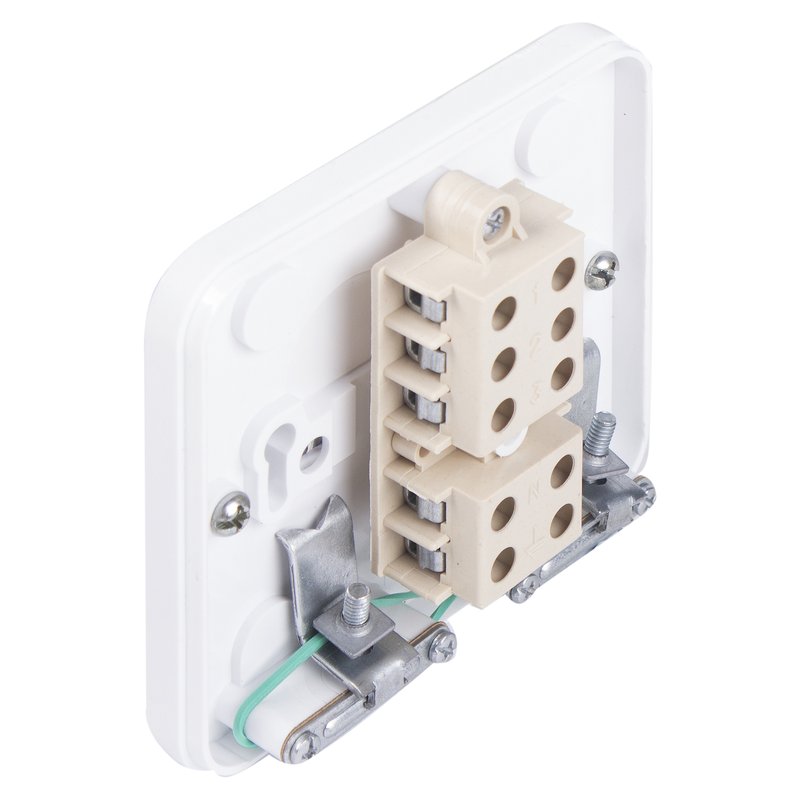

Распределительная коробка - это корпус, используемый для соединения кабелей между полевыми устройствами и диспетчерской.

Он включает клеммные колодки для заделки. Распределительная коробка должна быть спроектирована с учетом условий окружающей среды, в которой она будет установлена, и должна иметь сертификат защиты от проникновения и защиты от проникновения в опасные зоны, которые соответствуют классифицированной зоне.

Распределительная коробка состоит из следующих частей, но не ограничивается:

  • Клеммная колодка с клеммными колодками для кабельных соединений
  • Панель основания (для неметаллической распределительной коробки) для заземления кабельного ввода
  • Изолированная шина заземления для полного заделки экрана электрокабеля (опционально, заземляющий провод можно подключить к клеммной колодке)
  • Пробка сапуна / сливного отверстия
  • Монтажная рейка в комплекте с концевым кронштейном

JB Schedule - это документ, содержащий список инструментов JB. В этом документе показаны электрокабели и сальники, необходимые для каждого прибора или соединения.

Информация о расписании JB состоит из:

  • Номер JB
  • JB Тип / Спецификация
  • Размер JB
  • JB Местоположение / Район
  • Описание завершения источника и назначения
  • тип и размер сальника для каждого входящего электрокабеля

Таблица JB является рекомендательной при подготовке к отбору материалов для JB для закупки. В документе JB также будут указаны на этапе строительства, однако не рекомендуется устанавливать JB на основании информации о местоположении, указанной в таблице. Для фактической установки обычно используется схема расположения.

Доставка и гарантии

Интернет-площадка «Олниса» производит доставку товаров по всей Российской Федерации и сопредельные страны СНГ. Гарантийные сроки полностью совпадают с заявленными производителями или могут быть пролонгированы. На сайте представлена промышленная электротехника от мировых производителей. Минимальный срок доставки – от 1 суток, минимальный закупочный объем – 50 евро.
