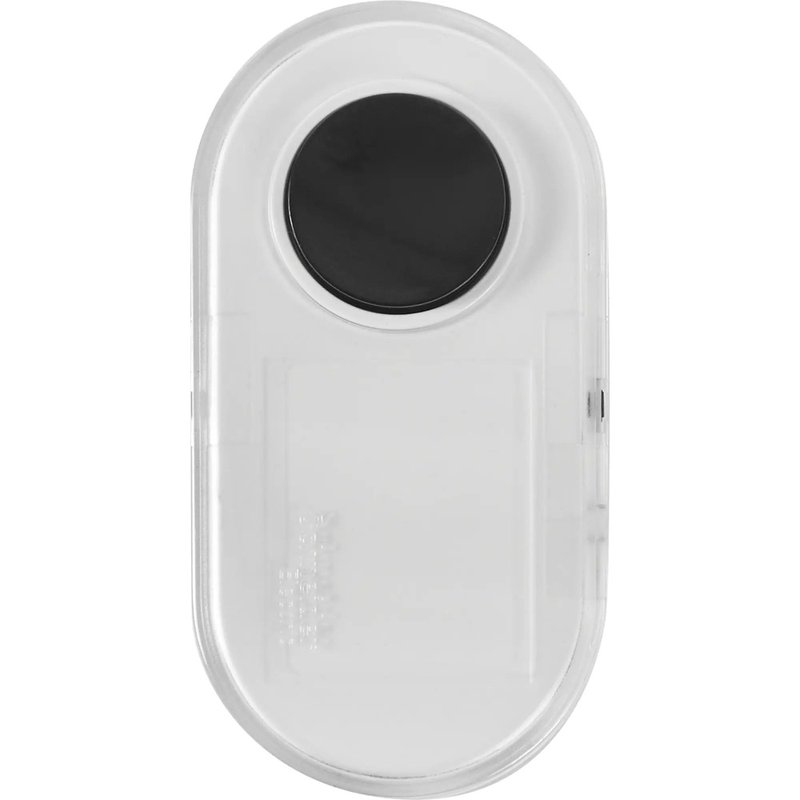

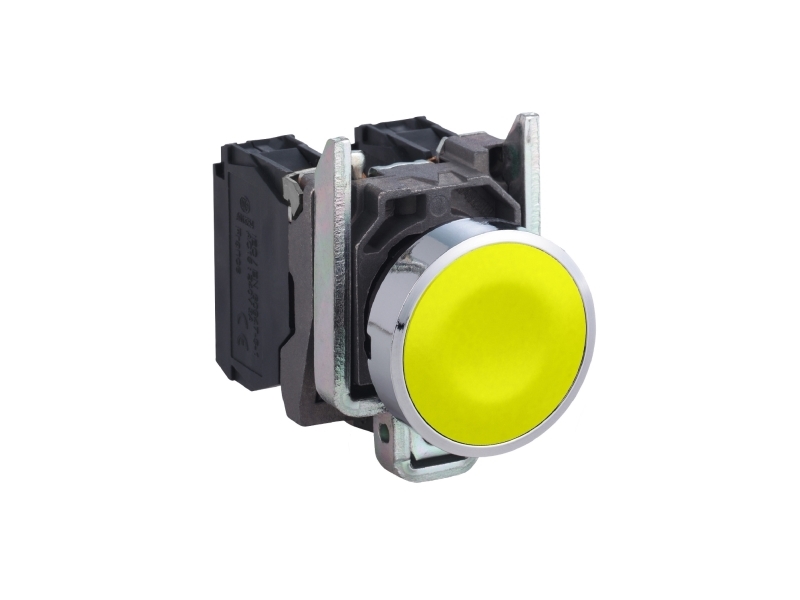

Кнопки звонковые Schneider Electric

Категории

4 товаров найдено
Заказать Кнопки звонковые

Артикул

Производитель

Описание

Цена

1
Schneider Electric
ВЫКЛЮЧАТЕЛЬ КНОПОЧНЫЙ 250В 0.4
39 ₽ Купить
2
Schneider Electric
ВЫКЛЮЧАТЕЛЬ КНОПОЧНЫЙ 250В 0.4
52 ₽ Купить
3
Schneider Electric
ВЫКЛЮЧАТЕЛЬ КНОПОЧНЫЙ О/У (250
35 ₽ Купить
4
Schneider Electric
ВЫКЛЮЧАТЕЛЬ КНОПОЧНЫЙ О/У , МО
47 ₽ Купить


На протяжении многих лет управляющие реле различных типов использовались сотнями - даже тысячами - для управления почти каждой функцией в коммерческих и промышленных процессах. Сегодня многие из этих приложений были вытеснены программируемыми логическими контроллерами (ПЛК) и так называемыми «интеллектуальными реле», которые на самом деле больше похожи на небольшие ПЛК, чем на реле. Тем не менее, реле по-прежнему играют важную роль в современных электрических системах.

Реле используются для изоляции одного уровня напряжения от другого. ПЛК может использоваться для управления работой двигателя среднего напряжения, возможно, 2300 В или 4160 В. Реле используется для включения стартера, который, в свою очередь, переключает напряжение двигателя, в то время как ПЛК управляет реле. Подключенные для обеспечения последовательности управления, реле также могут использоваться для простых схем управления, где ПЛК окажется неэкономичным. Устранение неисправностей реле может быть выполнено в короткие сроки, без необходимости возвращаться в мастерскую по обслуживанию компьютера, необходимого для анализа последовательности управления в ПЛК.

Реле постоянного тока

Реле постоянного тока состоят из проволоки, намотанной на бобину, которая помещена на ферромагнитный сердечник. Навесной контактный узел расположен над сердечником. Когда на катушку подается ток, в ферромагнитном сердечнике индуцируется магнитный поток, в результате чего контакты замыкаются.

Реле переменного тока

Реле переменного тока изготавливаются аналогично своим аналогам постоянного тока. Если к реле постоянного тока подается переменный ток, реле будет пульсировать с частотой переменного тока. Чтобы решить эту проблему, сердечник снабжен затемняющим кольцом на половине сердечника. Затеняющее кольцо действует как закороченная вторичная обмотка в трансформаторе, заставляя поток в этой половине сердечника сдвигаться по фазе на 90 ° с потоком в другой половине. В результате магнитный поток в сердечнике никогда не падает до нуля, что позволяет реле активировать контакты.

Типы реле:

  1. Вставные реле, также известные как реле в форме кубиков льда, недороги, доступны и используются для цепей управления. Контакты обычно бывают нормально разомкнутыми / нормально замкнутыми (NO / NC) или формой C, в количестве одного, двух, трех или четырех полюсов на реле. Реле имеют фиксированное количество контактов. Вставные реле вставляются в розетки; розетки могут быть установлены непосредственно на панели или на DIN-рейке. Некоторые крошечные реле настолько малы, что помещаются в линейку секционных клеммных колодок и выглядят почти как клеммы. Напряжение катушки обычно составляет от 6 до 240 В (переменный ток) и от 6 до 110 В (постоянный ток). Номинальные параметры контактов для съемных реле обычно доступны до 240 В переменного тока и от 24 до 30 В постоянного тока. Номинальный ток составляет от менее 1 А до 30 А. Обратите внимание, что номинальные значения постоянного напряжения и тока могут быть меньше номинальных значений переменного тока. Поскольку напряжение постоянного тока никогда не проходит через ноль, как напряжение переменного тока, при размыкании контактов возникает большая дуга. Напряжение необходимо снизить из-за узкого зазора между контактами. Текущие рейтинги также снижаются по той же причине. Некоторые контакты могут быть рассчитаны на мощность в лошадиных силах для работы двигателей с дробной мощностью. Следует соблюдать осторожность при использовании контактов в слаботочных цепях. Когда контакты реле работают, они зависят от определенного уровня тока для удаления окисления. Реле, которые будут использоваться с малыми токами, должны иметь контакты, рассчитанные на текущий уровень. Например, контакт, рассчитанный на 10 А, неприемлем при использовании в цепи всего в несколько миллиампер. В технических паспортах реле обычно указывается минимальный ток нагрузки. Некоторые вставные реле оснащены светодиодными индикаторами, которые показывают, что на катушку подается напряжение. Хотя светодиодный индикатор не доказывает, что катушка работает, он подтверждает наличие напряжения. Кнопки тестирования, полезная функция на некоторых съемных реле, позволяют активировать контакты реле вручную. Ручное срабатывание может быть полезно при поиске неисправностей в цепях, когда на катушку не подается напряжение.
  2. Обычно термин «реле станка» применяется к реле типа NEMA. Сегодня реле IEC, часто называемые «реле управления», также используются для тех же целей. В этой статье термин «реле станка» будет использоваться как синонимы для реле типа NEMA и IEC. Реле для станков доступны с количеством контактов от двух до 12. Базовый блок содержит от двух до четырех контактов. Дополнительные деки могут быть добавлены в количестве от 4 до 12 контактов. Контакты бывают NO (форма A) или NC (форма B). Контакты для реле станков представляют собой контакты с двойным размыканием, которые состоят из двух неподвижных контактов и одного набора подвижных контактов. При использовании контактов с двойным размыканием контакты могут иметь более высокое номинальное напряжение, чем у съемных реле. Контакты могут быть рассчитаны на 600 В переменного тока и 240 В постоянного тока. Обязательно проверьте характеристики отдельных реле. Катушки доступны от 6 до 600 В переменного тока и от 6 до 240 В постоянного тока. Реле станка можно установить непосредственно на монтажную панель или на DIN-рейку. Некоторые реле станков в стиле NEMA имеют фиксированные контакты, как по количеству на деку, так и по типу (NO или NC), в то время как другие имеют трансформируемые контакты. Трансформируемые контакты размещены в отдельных картриджах, которые можно снять и перевернуть, чтобы преобразовать из NO в NC. Также могут быть добавлены дополнительные картриджи. Почти все реле IEC содержат фиксированные контакты, как по количеству, так и по типу. Реле станков могут иметь вспомогательные устройства, такие как модули временной задержки (твердотельные или пневматические) и магнитные фиксаторы, которые могут быть добавлены пользователем. Кроме того, возможность добавления устройства задержки времени позволяет пользователю избежать добавления отдельного реле в систему управления.
  3. Блокировочные реле. Контакты съемных реле и реле станка остаются замкнутыми (или разомкнутыми, в зависимости от обстоятельств), пока на них остается напряжение. Снятие напряжения приводит к размыканию контактов катушки. Также доступны реле с магнитной фиксацией, которые имеют замыкающую катушку. При снятии напряжения контакты реле остаются в последнем положении. Отдельная катушка предназначена для переключения реле в противоположное положение. Вставные реле необходимо приобретать с функцией магнитной фиксации. Некоторые реле станков могут иметь фиксирующие приспособления, добавленные к реле, в то время как другие заказываются с фиксирующими приспособлениями.

Применение реле

Реле управления часто используются для изоляции одного уровня напряжения от другого. В центрах управления двигателями частотно-регулируемый привод (VFD) может иметь собственный источник питания 24 В постоянного тока для питания собственных входов. Пользователь может пожелать управлять элементами управления от 120 В переменного тока из-за большой длины полевой проводки. Съемное управляющее реле обеспечивает необходимую изоляцию между двумя уровнями напряжения.

Реле станков можно использовать там, где задействованы более высокие напряжения, потому что большие пускатели часто требуют большого тока для работы своих катушек. Катушка будет работать от сетевого напряжения 480 В переменного тока, а органы управления оператора работают от 120 В переменного тока или 24 В постоянного тока в целях безопасности. Реле станка с контактами, рассчитанными на 600 В переменного тока, может использоваться для управления катушкой стартера от источника питания 480 В, используемого для питания двигателя.

Обратите внимание на то, что в каждом из предыдущих примеров для каждого типа реле используется условное обозначение «CR». С помощью условных обозначений не делается различия между типами реле. Для определения используемых компонентов фактического типа следует обращаться к ведомости материалов для сборки.

Хотя они не используются в тех количествах, которые использовались раньше, до появления ПЛК, реле остаются важным элементом управления многими продуктами. Поскольку они по-прежнему встречаются везде, где используются электрические элементы управления в домах, коммерческих объектах и ​​промышленных объектах / процессах, профессионалам-электрикам важно досконально их понимать.
