Точная синхронизация важна для мониторинга и контроля электрических сетей. Схемы управления выключателем полагаются на точное время для правильной работы, а системы регистрации последовательности событий (SER) помогают в диагностике и выявляют необходимые корректирующие действия. Новые технологии глобальной системы позиционирования (GPS) упрощают внедрение и делают более доступным измерение времени менее секунды.

Что хорошего в бортовых часах, если они не умеют определять время

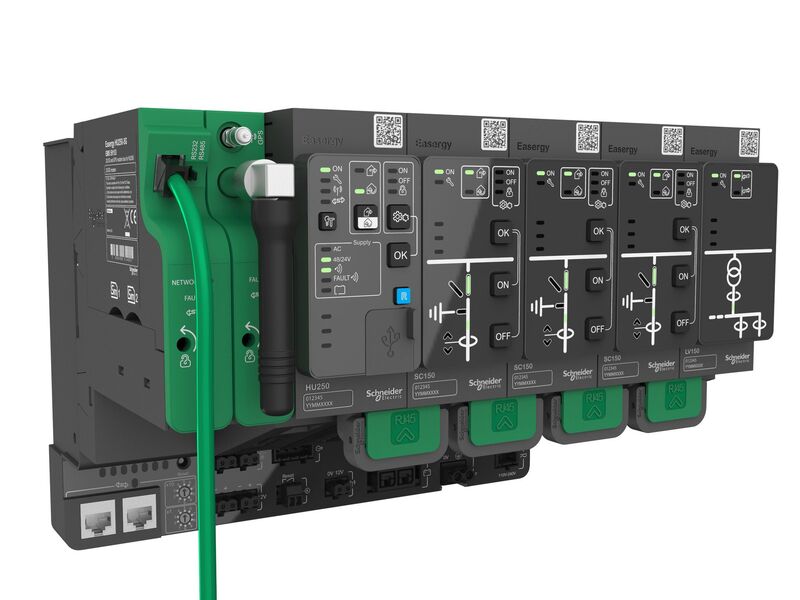

Сегодняшние интеллектуальные электрические устройства (IED), к которым относится коммуникационное оборудование Schneider Electric используют преимущества все электроники. Но электронные часы, присутствующие практически везде, подвержены дрейфу. Даже при частом обновлении по сети с помощью прикладного программного обеспечения их часы могут отличаться друг от друга на целую секунду. Поскольку в течение этого периода времени может произойти несколько событий, современные энергосистемы требуют более точной координации для обеспечения высокой надежности. Общепринятая цель - разрешение 1 мс, что подразумевает точность не менее 500 мкс. К счастью, большинство защитных реле и измерителей мощности включают средства синхронизации с точным внешним источником времени, таким как сигнал времени GPS.

Сегодня GPS обычно ассоциируется с определением местоположения. Технология GPS встроена в наши сотовые телефоны и автомобили, даже в наших домашних животных. Но технология GPS также обеспечивает высокоточную привязку времени для устройств в электрической сети, обеспечивая синхронизацию даже на больших расстояниях.

Система глобального позиционирования состоит как минимум из 24 спутников, вращающихся вокруг Земли (называемых космическим сегментом), и набора наземных приемников (называемых сегментом управления). Каждый спутник оснащен набором из четырех высокоточных атомных часов и непрерывно передает данные о своем местоположении и времени (называемые эфемеридами), а также данные обо всей системе GPS (называемой альманахом). Антенна GPS обычно устанавливается на крыше или другом внешнем месте, обеспечивая прямой доступ к нескольким спутникам. Для расчета начального положения и времени требуется не менее четырех спутников. Приемник декодирует необработанные временные данные антенны и передает сигнал точного времени с использованием одного или нескольких протоколов. Эта привязка времени выражается во всемирном координированном времени (UTC), фактическом глобальном стандарте гражданского времени.

Обычно каждое IED принимает серию синхроимпульсов через выделенный высокоскоростной цифровой вход, сконфигурированный для этой цели. Затем устройство декодирует поддерживаемый протокол времени и настраивает часы по мере необходимости. Наиболее распространенные протоколы времени, каждый из которых имеет свои преимущества:

IRIG-B (немодулированный и модулированный)
DCF77
Синхронизирующие импульсы: например, 1 PPS (один импульс в секунду) и 1 на 10 (один импульс каждые 10 секунд)
Синхронизация времени в сети: NTP / SNTP и IEEE-1588 (PTP).

Количество синхронизируемых устройств, используемые протоколы и расстояния влияют на архитектуру системы.

Временной код IRIG-B

Временной код IRIG-B наиболее известен тем, что широко используется в электроэнергетике, особенно в США. Временной код IRIG-B использует 100 импульсов для передачи всей строки времени и даты раз в секунду. Таким образом, максимальная ширина импульса (т.е. интервал подсчета индекса) составляет 10 мс.

IRIG-B обычно распространяется как сигнал сдвига уровня постоянного тока (т. Е. Немодулированный IRIG-B) или как амплитудно-модулированный сигнал с использованием синусоидальной несущей с частотой 1 кГц (т.е. модулированный IRIG-B). Наиболее распространенная реализация немодулированного IRIG-B использует сигналы уровня TTL (от 0 до 5 В постоянного тока) по экранированной витой паре.

Другие включают IRIG-B через RS-485 или многоточечное распределение с использованием 24 В постоянного тока как для сигнала, так и для питания управления.

DCF77 Протокол времени

Международный протокол времени, появившийся в Европе, DCF77 был разработан Physikalisch-Technische Bundesanstalt (PTB), Национальным институтом науки и технологий Германии. DCF77 является одновременно длинноволновым сигналом времени и радиостанцией, используемой PTB для передачи этого сигнала.

Протокол DCF77 предоставляет полную строку даты / времени, повторяемую каждую минуту с использованием сигнала сдвига уровня 24 В постоянного тока с точностью до 100 мкс по отношению к всемирному координированному времени. Каждая строка содержит двоичное десятичное значение (BCD) для минуты, часа, дня, дня недели, месяца и года, а также другие параметры управления, такие как секунда координации и переход на летнее время.

Поскольку DCF77 использует 24 В постоянного тока, он может быть распределен между несколькими устройствами на большие расстояния, что делает его хорошо подходящим для приложений питания и автоматизации. Кроме того, благодаря относительно низкой скорости передачи данных 60 импульсов в минуту (по сравнению со 100 бит / с для IRIG-B), DCF77 требует меньше нагрузки на процессор, но обеспечивает эквивалентную точность.

Синхронизирующие импульсы

Синхронизирующие импульсы обеспечивают точное время, указывая точное начало каждого интервала или «своевременную отметку». Однако, в отличие от IRIG-B или DCF77, здесь нет индикации даты или времени суток. Приблизительную дату и время необходимо сначала сообщить устройству каким-либо другим способом (например, с помощью программного обеспечения для контроля). Два общих протокола синхроимпульсов: 1 PPS и 1per10 - 1 PPS обычно используется в лабораторных приборах, тогда как 1per10 используется по крайней мере в защитных реле одного производителя.

При 1per10 нарастающий фронт первого импульса происходит точно в начале минуты, а последующие импульсы следуют с интервалом в 10 секунд. Поскольку для синхронизации используется только нарастающий фронт, ширина (длительность) импульса не важна. Пока часы устройства остаются в пределах +/- 4 секунд от правильного времени, можно использовать синхроимпульс для обеспечения более высокой точности. Недостатком является то, что требуются две сети - одна для установки приблизительной даты / времени и одна для синхроимпульса.

Синхронизация сетевого времени

Для всех описанных выше методов требуется отдельная сеть для распределения привязки времени - возможно, более одной сети, если требуются разные протоколы. Но почему нельзя обновить часы устройства в той же сети Ethernet, которая уже используется для мониторинга? Ответ: могут - с некоторыми ограничениями.

Сетевой протокол времени (NTP) - это Интернет-протокол, используемый для передачи данных времени между компьютерами через сеть Ethernet или Интернет. Однако точность, связанная с этим подходом, обычно составляет порядка секунды. Благодаря специальной сетевой инженерии точность в несколько миллисекунд возможна, но все же недостаточна для точности в 1 мс, необходимой в критических приложениях питания.

Простой протокол сетевого времени (SNPT) - это подмножество NTP, в котором отсутствуют определенные алгоритмы синхронизации, которые не всегда необходимы для устройств в локальной сети. Несмотря на свое название, SNTP не менее точен, чем NTP. Его можно комбинировать с синхроимпульсом 1 PPS для достижения более высокой точности; однако обычно он используется с ПК или другими устройствами, где не требуется разрешение в миллисекундах.

Относительно новый стандарт точной синхронизации времени описан в IEEE-1588 (также известный как протокол точного времени или PTP). Используя оборудование и программное обеспечение IEEE-1588 на каждом узле, устройства могут достигать субмикросекундной точности в сети Ethernet. Однако для достижения высочайшей точности на каждом узле требуется оборудование Ethernet, соответствующее требованиям 1588, и этот протокол еще не широко поддерживается устройствами электропитания. В будущем IEEE-1588, вероятно, станет предпочтительным методом синхронизации времени в электрических распределительных системах в сочетании с технологией GPS.

В итоге

Точная синхронизация - это основа Smart Grid. То, что происходит в одной части сетки, может повлиять на другую; поэтому необходима общая привязка времени. Технология GPS удовлетворяет эту потребность и становится все более доступной и широко используемой в технических характеристиках. Системы регистрации последовательности событий (SER) позволяют
анализировать первопричину, чтобы ответить на вопросы о том, что и когда произошло. Такие системы сейчас распространены в центрах обработки данных, больницах, нефтеперерабатывающих заводах, системах автоматизации и во всех электрических сетях.

Системы SER полагаются на точность в миллисекундах с точностью до микросекунд. GPS предоставляет средства для синхронизации устройств энергосистемы с UTC; однако иногда требуется несколько протоколов времени. Сегодня синхронизация осуществляется с использованием выделенных сетей, но появляющийся стандарт IEEE-1588 обещает обеспечить точную временную синхронизацию защитных реле, счетчиков и регистраторов событий нового поколения по локальной сети Ethernet. По сути, Smart Grid станет еще умнее.
