Панельки для компонентов Ruichi (18 товаров)

Купить Панельки для компонентов Ruichi в компании Олниса можно оптом или в розницу. Доставим Панельки для компонентов Ruichi в любой регион России. Можем предложить точный аналог. Работаем напрямую с производителем, не используя посредников.

Панельки для электронных компонентов, также известные как сокеты или цоколи, – это специальные приспособления, которые позволяют упростить монтаж, замену и обслуживание различных типов электронных элементов без необходимости многократного припаивания. Одним из популярных производителей подобных изделий является компания Ruichi.

Назначение и сфера применения панелек Ruichi

Панельки (или сокеты) для электронных компонентов выполняют несколько основных функций:

• Облегчение процесса замены компонентов. При использовании панелек нет необходимости каждый раз выпаивать целый элемент из печатной платы. Это особенно важно в прототипировании или при испытаниях, когда требуется многократная установка и снятие микросхем.
• Защита платы от перегрева. Многократное выпаивание, особенно в условиях высокой температуры паяльника или при неаккуратном обращении, может повредить контактные площадки и дорожно-печатные узоры. Панельки снижают риск теплового воздействия на саму плату.
• Сокращение затрат времени на ремонт. Если компонент вышел из строя, ремонтник может быстро извлечь неисправную микросхему из сокета и установить новую, не прибегая к длительным пайкам.
• Универсальность. Панельки под разные корпуса (DIP, SIP и т.д.) позволяют использовать широкий спектр микросхем в одном проекте, добиваясь удобства и взаимозаменяемости.

Разновидности панелек Ruichi

Сокеты, выпускаемые Ruichi, могут подразделяться по ряду признаков: типу корпуса микросхемы (DIP, SIP и т.п.), числу выводов, конструкции контактов, высоте корпуса, форме выводов и др. Ниже рассмотрены наиболее распространённые типы:

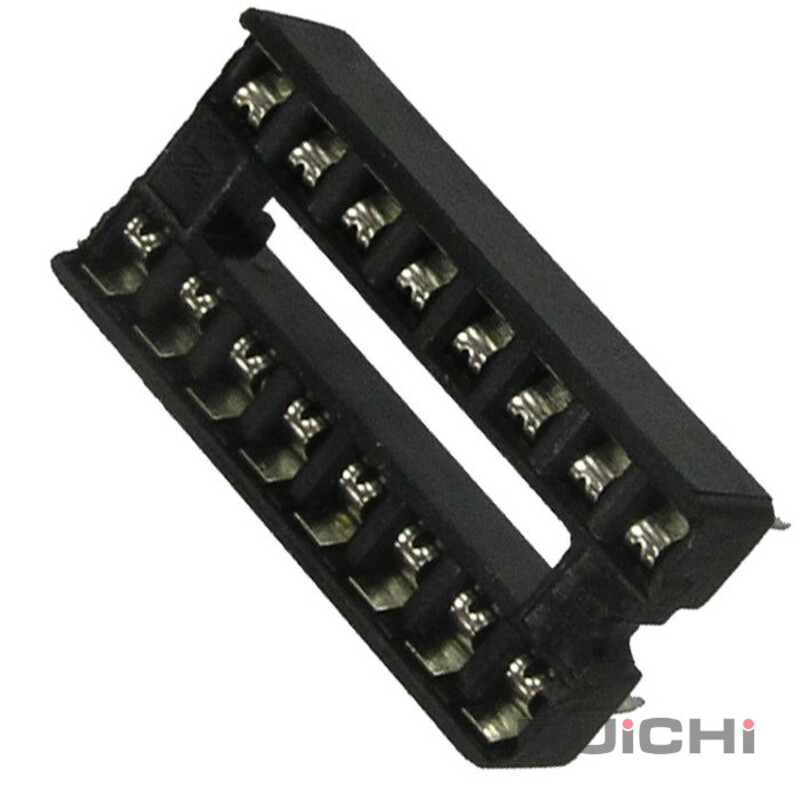

• DIP (Dual In-line Package) сокеты: Самый популярный вариант для микросхем с двойным рядом выводов. Шаг вывода обычно 2,54 мм (0,1 дюйма), что соответствует стандартным макетным платам и печатным платам. Бывают различного количества ножек: 8, 14, 16, 18, 20, 24, 28, 40 и т.д. У Ruichi в ассортименте есть как отдельные сокеты на фиксированное количество ножек, так и разборные линейки с возможность подгонки под нужное число контактов.
• SIP (Single In-line Package) сокеты: Используются для микросхем или модулей с одним рядом выводов. Также применяются для вставки отдельных электронных компонентов вроде резистивных сборок. Удобны в прототипировании, когда нужно упростить замену и компоновку компонентов с однорядным расположением выводов.
• Транзисторные и универсальные панельки: Удобны для монтажа транзисторов, диодов, термодатчиков и т.п. с круглым корпусом или нестандартным расположением выводов. Имеют разъёмы с гибкими контактами, что даёт надёжное соединение и облегчает замену элемента.
• Модульные панельки: Могут представлять собой несколько сегментов, которые можно соединять или разъединять в зависимости от нужного количества контактов. Полезны для уникальных проектов с нестандартным количеством выводов или для экономии пространства на плате.
• Панельки с зажимными контактами (Machine Pin): Отличаются более надёжным контактом: в корпусе сокета расположены цилиндрические пружинные гнёзда. Обычно имеют чуть более высокую стоимость, но обеспечивают лучший обжим и долгий срок службы.

Материалы и конструктивные особенности

Панельки Ruichi изготавливаются, как правило, из пластикового корпуса (чаще всего из термостойкого полиамида или полиэфиримидных смесей), а контактная группа – из металлов с высокими проводящими свойствами. Верхний слой контактов иногда выполняют из никеля или покрывают золотом для защиты от окисления и для улучшения качества контакта.

Конструкция контактов может включать подпружиненные элементы или гнёзда, которые плотно обхватывают выводы микросхем. Это обеспечивает: Долговечное соединение без разрывов сигнала и дополнительную защиту от смещения микросхем при вибрационных нагрузках. Сам корпус подбирается таким образом, чтобы выдерживать рабочую температуру, возникающую при пайке (обычно 260 C в течение нескольких секунд), и обеспечивать нужную механическую прочность.

Преимущества использования панелек Ruichi:

• Экономия времени и упрощение ремонтопригодности: сокеты позволяют быстро снять и заменить микросхему или другой элемент, не повреждая при этом печатную плату.
• Доступная стоимость: продукция Ruichi, являясь достаточно массовой, предлагается по конкурентным ценам.
• Широкий ассортимент и совместимость: можно подобрать панельку практически под любой стандартный корпус и нужное число выводов.
• Надёжный контакт: качественные материалы и конструкция обеспечивают устойчивость к окислению, вибрациям и перепадам температуры.
• Удобство хранения и транспортировки: компоненты можно хранить и перевозить отдельно от плат, и устанавливать при необходимости уже на месте.

Особенности монтажа

При использовании панелек Ruichi важно соблюдать базовые правила пайки:

• Подготовка: проверить, чтобы ножки сокета были прямыми и ровными, а посадочное место на плате (отверстия и дорожки) очищено от загрязнений и остатков флюса.
• Температура паяльника: для классического припоя на основе свинца обычно достаточно 300–350 C. При бессвинцовой пайке температура может быть выше (350–380 C).
• Минимальное время пайки: поскольку термопластик при длительном нагреве может деформироваться, желательно свести к минимуму время прогрева каждой точки пайки.
• Флюс: использование качественного флюса помогает улучшить сцепление припоя с контактной площадкой и выводом сокета, а также способствует удалению оксидов.
• Контроль качества: после пайки убедиться в отсутствии непропая и замыканий на соседние дорожки. Если используется многослойная плата, проверить проводимость между правильными слоями.

Таким образом, панельки для компонентов Ruichi – это удобное, практичное и недорогое решение, которое упрощает процесс монтажа, диагностики и ремонта электронных схем. Широкая номенклатура продукции, устойчивое качество и совместимость с большинством стандартных корпусов делают их востребованными как среди радиолюбителей, так и в профессиональных лабораториях. Правильный выбор типа панельки (по числу контактов, типу корпуса, материалам, конструкции) и соблюдение элементарных правил монтажа позволяют добиться надёжного и долговечного соединения, сохраняя при этом удобство замены микросхем и других компонентов.
