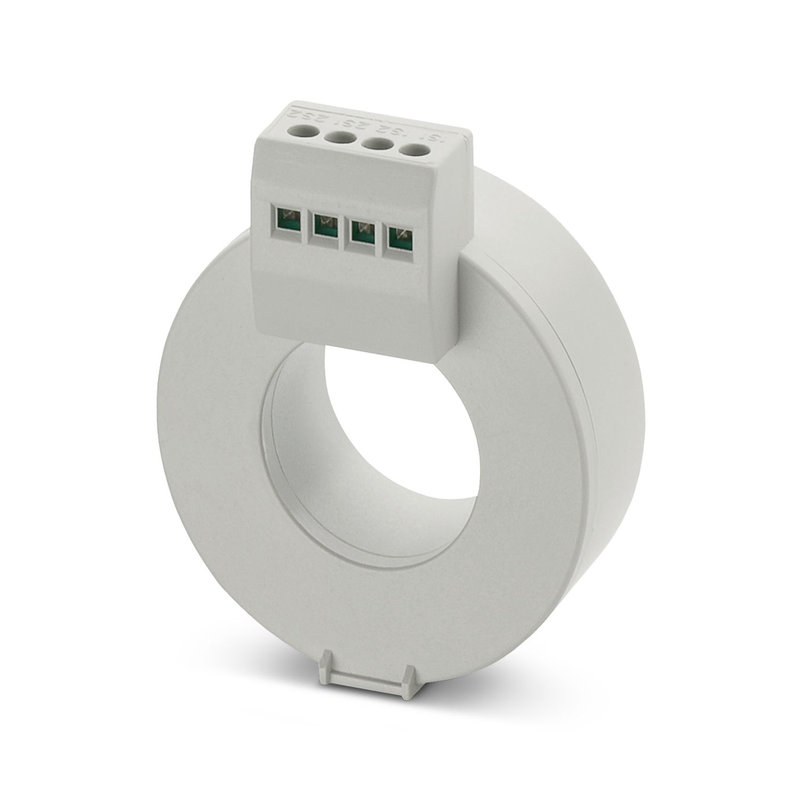

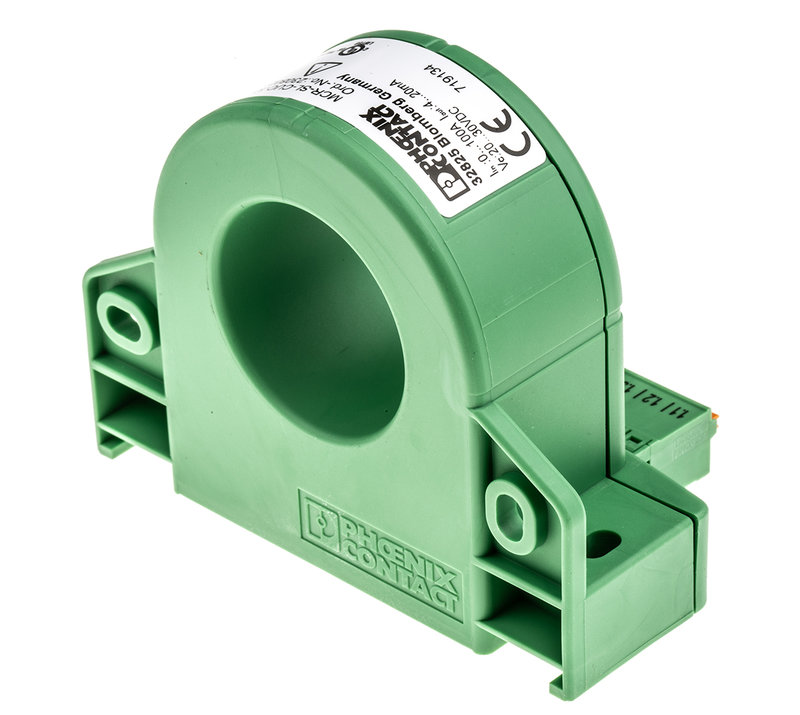

Датчики тока Phoenix Contact (9 товаров)

Купить Датчики тока Phoenix Contact в компании Олниса можно оптом или в розницу. Доставим Датчики тока Phoenix Contact в любой регион России. Можем предложить точный аналог. Работаем напрямую с производителем, не используя посредников.

Измерение напряжения в любой системе является «пассивным» действием, поскольку его можно легко выполнить в любой точке системы, не влияя на производительность системы. Однако текущее измерение является «навязчивым», поскольку требует установки датчика какого-либо типа, что может повлиять на производительность системы.

Измерение тока имеет жизненно важное значение во многих системах электропитания и измерительных приборов. Традиционно измерение тока предназначалось в первую очередь для защиты и управления цепями. Однако с развитием технологий измерение тока стало методом контроля и повышения производительности.

Знание величины тока, подводимого к нагрузке, может быть полезно для самых разных приложений. Датчики тока используются в широком спектре электронных систем, а именно, индикаторы срока службы батарей и зарядные устройства, системы 4-20 мА, схемы защиты от сверхтоков и контроля, регуляторы тока и напряжения, преобразователи постоянного / постоянного тока, датчики замыкания на землю, источники питания, линейные и импульсные источники питания , устройства связи, автомобильная силовая электроника, регуляторы скорости двигателя и защита от перегрузки и т. д.

Принципы определения тока

Датчик тока - это устройство, которое обнаруживает и преобразует ток в легко измеряемое выходное напряжение, которое пропорционально току через измеряемый путь. Когда ток течет по проводу или в цепи, происходит падение напряжения. Кроме того, вокруг проводника с током создается магнитное поле. Оба эти явления используются в конструкции датчиков тока. Таким образом, существует два типа измерения тока: прямое и косвенное. Прямое зондирование основано на законе Ома, в то время как косвенное зондирование основано на законе Фарадея и Ампера.

Прямое измерение включает в себя измерение падения напряжения, связанного с током, проходящим через пассивные электрические компоненты. Непрямое зондирование включает измерение магнитного поля, окружающего проводник, по которому проходит ток.

Созданное магнитное поле затем используется для индукции пропорционального напряжения или тока, которые затем преобразуются в форму, подходящую для системы измерения и / или управления.

Методы датчика тока на основе пассивных элементов

Чувствительность к току означает формирование сигнала напряжения, который представляет ток, протекающий в конкретном интересующем месте в цепи. Традиционный способ измерения тока вводит резистор на пути токачтобы ощущаться. Чувствительный резистор может быть включен последовательно с катушкой индуктивности, переключателями и нагрузкой. Таким образом, чувствительный резистор следует рассматривать как преобразователь тока в напряжение.

У резистора измерения тока должны быть следующие атрибуты:

• Низкое значение для минимизации потерь мощности

Значение резисторов считывания тока в первую очередь зависит от порогового значения напряжения следующей схемы, которая будет работать на основе считанной информации о токе. В схемах, где доступно усиление, упор делается на минимизацию падения напряжения на резисторе.

Типичные значения сопротивления, используемые в различных ИС управления, составляют 20 Ом  до 25м.

• Низкая индуктивность из-за высокого di / dt.

Любая индуктивность в резисторе, при воздействии на него высокой скорости нарастания (di / dt), индуктивное ступенчатое напряжение накладывается на напряжение считывания и может быть причиной беспокойства во многих схемах. Следовательно, резисторы считывания должны иметь очень низкую индуктивность.

• Жесткая толерантность

Для увеличения подачи тока в пределах допустимого тока допуск измерительного резистора должен составлять ± 1% или меньше.

• Низкий температурный коэффициент для точности

Температурный коэффициент сопротивления (TCR), обычно указываемый в частях на миллион на градус Цельсия (ppm / ° C), является важным параметром точности. Следует использовать резисторы с ТКС, близкими к нулю, во всем рабочем диапазоне.

• Высокая пиковая мощность для обработки коротких импульсов сильного тока

Номинальная мощность является определяющим фактором при выборе подходящей технологии для сенсорных резисторов. Хотя устройство может быть предназначено для измерения постоянного тока, в нем часто могут возникать переходные процессы.

Кривая снижения мощности показывает допустимую мощность при различных температурах. Но пиковая мощность зависит от энергии; следовательно, следует учитывать кривую рейтинга энергии.

Плюсы и минусы токочувствительных резисторов:

Плюсы:

• Низкая стоимость
• Высокая точность измерения
• Диапазон измерения тока от очень низкого до среднего
• Возможность измерения постоянного или переменного тока

Минусы:

• Вносит дополнительное сопротивление в измеряемый контур цепи, что может увеличить выходное сопротивление источника и привести к нежелательному эффекту нагрузки.
• Потери мощности из-за рассеивания мощности. Следовательно, резисторы для измерения тока редко используются, кроме приложений для измерения низкого и среднего тока.

Гарантия и доставка

Компания Олниса (мультибрендовый поставщик промышленного оборудования) предлагает заказать и купить датчики тока Phoenix Contact, модули сенсоров и комплектующие элементы). На весь товар сохраняется полная гарантия от производителя. Доставка производится по территории российской Федерации и в страны СНГ.
