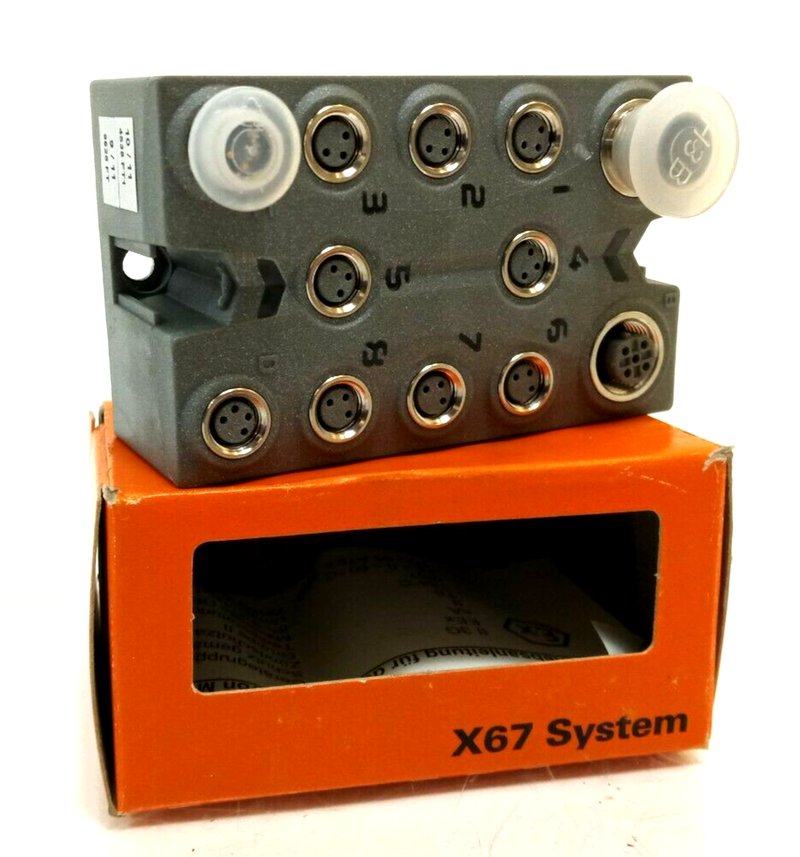

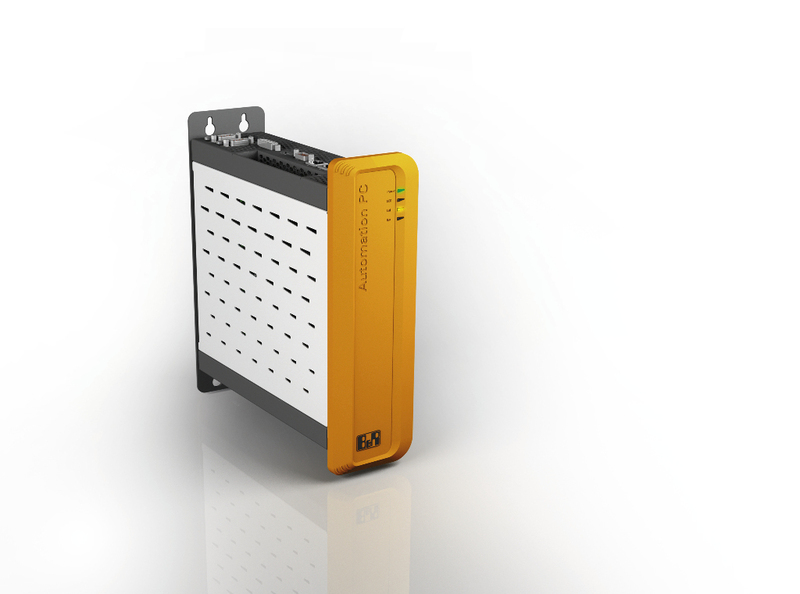

Купить Дополнительные компоненты B&R в компании Олниса можно оптом или в розницу. Доставим Дополнительные компоненты B&R в любой регион России. Можем предложить точный аналог. Работаем напрямую с производителем, не используя посредников.

Обсуждая эту тему, люди часто обмениваются такими терминами, как энкодеры, датчики поворотного положения, датчики обратной связи по движению и датчики преобразователей. Иногда при объяснении устройств такого рода также упоминаются синхросигналы (двоюродный брат распознавателя). Независимо от имен, которые люди выбирают для описания преобразователей, их роль в мире автоматизации остается беспрецедентной.

Основные направления применения резолвера и его архитектура

Резольвер, называемый аналоговым датчиком с абсолютным показателем на один распознаватель, изначально разрабатывался для военных целей и получил более чем 50 лет непрерывного использования и развития. Вскоре многочисленные промышленные сегменты осознали преимущества этого поворотного датчика положения, разработанного для того, чтобы выдерживать испытания военного применения.

Заводы по упаковке продуктов и линии штамповочных прессов - прекрасные примеры того, где можно найти в действии системы на основе резольвера. В типичных приложениях датчик резольвера передает данные о положении вращения на декодер, расположенный в программируемом логическом контроллере (ПЛК), который интерпретирует эту информацию и выполняет команды в зависимости от положения машин.

В процессе развития машиностроения как строители, так и системные интеграторы соглашаются с тем, что преобразователь «резольвер» не имеет себе равных по своей способности надежно передавать данные о вращательном положении в самых суровых промышленных условиях.

Распознаватель является вращающимся трансформатором , где величина энергии через резольвер обмотки изменяется синусоидально при вращении вала. Управляющий преобразователь резольвера имеет одну первичную обмотку, эталонную обмотку, и две вторичные обмотки, обмотки SIN и COS. Эталонная обмотка расположена в роторе резольвера, а обмотки SIN и COS - в статоре. Обмотки SIN и COS механически смещены на 90 градусов друг относительно друга. В бесщеточном резольвере энергия подается на опорную обмотку (ротор) через вращающийся трансформатор. Это устраняет щетки и контактные кольца в резольвере и связанные с ними проблемы с надежностью.

Схема управляющего преобразователя бесщеточного резольвера

Как правило, в контрольном передатчике опорная обмотка возбуждается переменным напряжением, называемым опорным напряжением (Vr). (См. Рисунок 1.2 , Схема резольвера). Индуцированные напряжения в SIN и COS Обмотки равно значению опорного напряжения , умноженное на SIN или COS угла входного вала с фиксированной нулевой точки. Таким образом, револьвер обеспечивает два напряжения, отношение которых представляет собой абсолютное положение входного вала. (SIN θ / COS θ = TAN θ, где θ = угол вала.) Поскольку учитывается соотношение напряжений SIN и COS, любые изменения характеристик резольверов, например, вызванные старением или изменением температуры, являются игнорируются. Дополнительным преимуществом этого отношения SIN / COS является то, что угол вала является абсолютным. Даже если вал вращается при отключенном питании, резольвер сообщит свое новое значение положения, когда питание будет восстановлено.

Распознаватель управления трансформатор имеет две обмотки статора, вход обмоток SIN и COS и один выход обмотки ротора. Выходной сигнал ротора пропорционален синусу угловой разницы между входным электрическим углом входов и механическим угловым положением его вала. Другими словами, индуцированное на ротор напряжение пропорционально sin, где измеряется от некоторого исходного положения вала, называемого нулем.

Командный угол определяется положением вала контрольного передатчика. Когда серводвигатель достиг заданного положения, выходной сигнал управляющих трансформаторов равен нулю, и двигатель останавливается. Хотя приведенное выше описание излишне упрощено, оно полезно при описании управляющего трансформатора.

И управляющие передатчики, и управляющие трансформаторы являются однонаправленными устройствами, т.е. спецификации производителей управляющих передатчиков действительны только в том случае, если электрическим входом является ротор, а спецификации управляющих трансформаторов действительны только в том случае, если электрические входы представляют собой статор. Хотя оба могут использоваться «наоборот», производительность не может быть гарантирована.

Гарантии и доставка

Мультибрендовая площадка Олниса предлагает промышленное электрооборудование от брендов со всего мира. Поставки осуществляются по всей территории РФ и в страны СНГ (от 1 суток). Олниса является прямым дилером, что делает товары гораздо доступнее для потребителя. Дополнительные компоненты B&R для всех товаров представлены в широком ассортименте на сайте Олниса. Предоставляется полная гарантия на все товары. Минимальная стоимость заказа – от 50 евро.
