Программируемые дисплеи

Заказать Программируемые дисплеи

Купить Программируемые дисплеи в компании Олниса можно оптом или в розницу. Доставим Программируемые дисплеи в любой регион России. Можем предложить точный аналог. Работаем напрямую с производителем, не используя посредников.

Человеко-машинный интерфейс (HMI)

Программируемые логические контроллеры предназначены для ввода различных типов сигналов (дискретных, аналоговых), выполнения алгоритмов управления этими сигналами и последующего вывода сигналов в ответ на процессы управления. Сам по себе ПЛК обычно не имеет возможности отображать эти значения сигналов и переменные алгоритма для людей-операторов. Техник или инженер, имеющий доступ к персональному компьютеру и необходимому программному обеспечению для редактирования программы ПЛК, может подключиться к ПЛК и просматривать состояние программы «в режиме онлайн» для отслеживания значений сигналов и состояний переменных, но это не практичный способ для оперативного персонала для регулярного мониторинга того, что делает ПЛК. Одним из решений этой проблемы является специальный компьютерный дисплей, запрограммированный для обеспечения выборочного доступа к определенным переменным в памяти ПЛК, обычно называемый человеко-машинным интерфейсом или HMI.

Программируемые дисплеи

Особенности программируемых промышленных дисплеев

HMI могут принимать форму универсальных («персональных») компьютеров, на которых работает специальное графическое программное обеспечение для взаимодействия с ПЛК, или в виде компьютеров специального назначения, предназначенных для установки на лицевых панелях из листового металла, не выполняющих никаких задач, кроме интерфейса оператора и ПЛК. На этой первой фотографии показан пример обычного персонального компьютера (ПК) с запущенным на нем программным обеспечением HMI:

Показанный здесь дисплей предназначен для мониторинга процесса вакуумной адсорбции (VSA) для очистки кислорода, извлеченного из окружающего воздуха. Где-то ПЛК (или набор ПЛК) отслеживает и контролирует этот процесс VSA, при этом программное обеспечение HMI действует как «окно» в памяти ПЛК для отображения соответствующих переменных в простой для интерпретации форме для оперативного персонала. Персональный компьютер, на котором запущено это программное обеспечение HMI, подключается к ПЛК через цифровые сетевые кабели, такие как Ethernet.

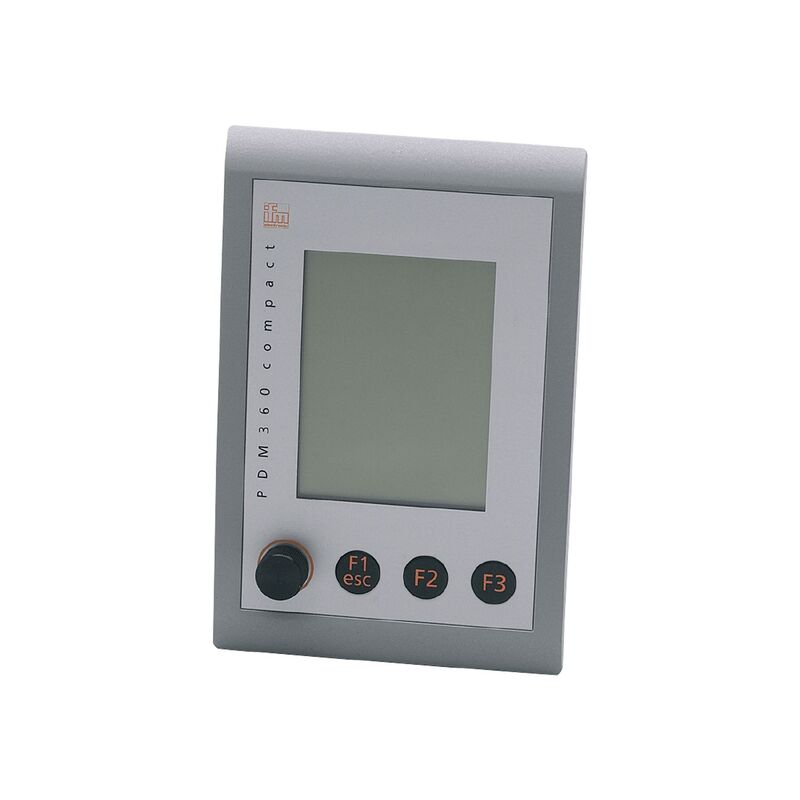

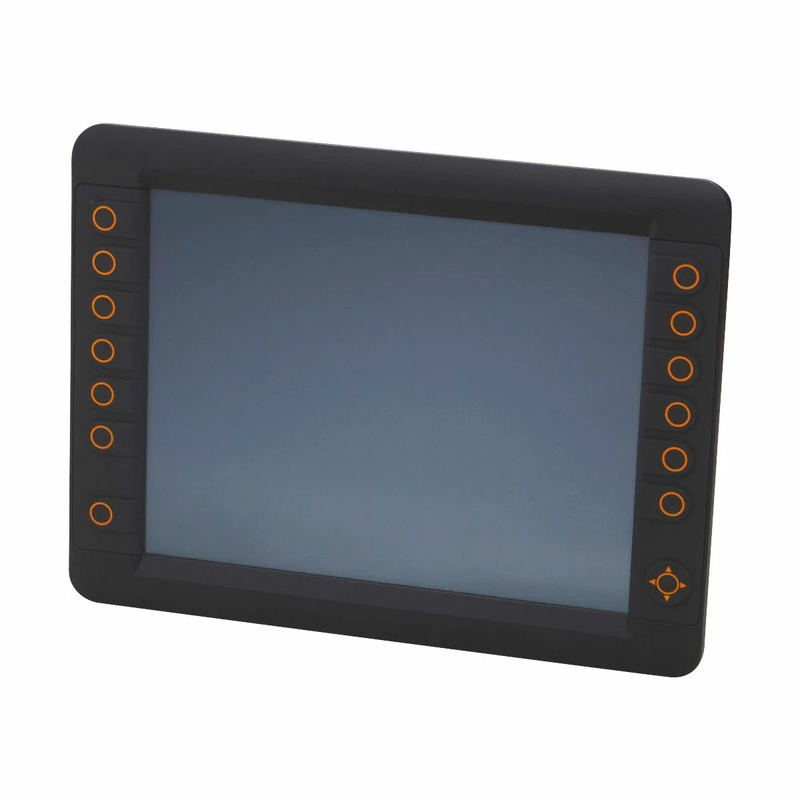

Эти панели HMI на самом деле являются не чем иным, как «усиленными» персональными компьютерами, прочно построенными и в компактном формате, чтобы облегчить их использование в промышленных условиях. Большинство промышленных панелей HMI оснащены сенсорными экранами, позволяющими операторам нажимать кончиками пальцев на отображаемые объекты для смены экранов, просмотра деталей отдельных этапов процесса и т.д.

Техники и / или инженеры программируют дисплеи HMI для чтения и записи данных через цифровую сеть в один или несколько ПЛК. Графические объекты, расположенные на экране дисплея HMI, часто имитируют реальные индикаторы и переключатели, чтобы обеспечить знакомый интерфейс для оперативного персонала. Объект «кнопки» на лицевой стороне панели HMI, например, может быть настроен для записи одного бита данных в ПЛК, аналогично тому, как в реальном мире переключатель записывает один бит данных во входной регистр ПЛК.

Современные панели и программное обеспечение HMI почти полностью основаны на тегах, при этом каждый графический объект на экране связан по крайней мере с одним именем тега данных, которое, в свою очередь, связано с точками данных (битами или словами) в ПЛК посредством тега «имя файла базы данных», находящегося в HMI. Графические объекты на экране HMI либо принимают (считывают) данные из ПЛК для представления полезной информации оператору, либо отправляют (записывают) данные в ПЛК из ввода оператора, либо и то, и другое. Задача программирования модуля HMI состоит из создания базы данных имен тегов и последующего рисования экранов, чтобы проиллюстрировать процесс до такого уровня детализации, который потребуется операторам для его запуска.

Программируемые дисплеи

Гарантия и доставка

Мультибрендовая компнаия Олниса предлагает купить программируемые дисплеи HMI различных модификаций и степени мобильности. Доставка проводится по всей территории РФ и в страны СНГ. Компания сохраняет полную заводскую гарантию от производителя.
