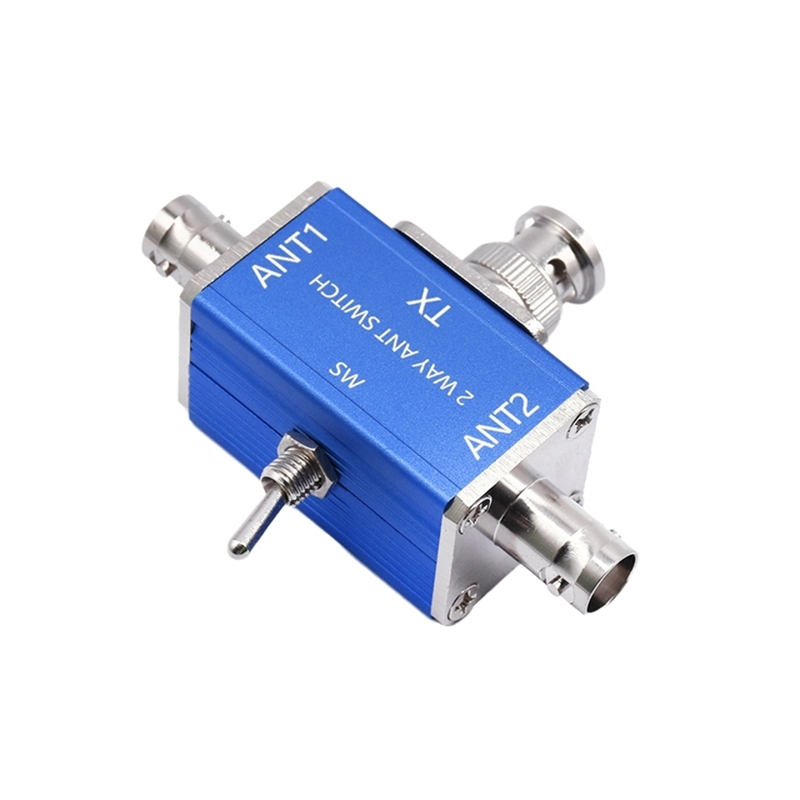

Коаксиальные микроволновые переключатели высокой надежности

Была разработана новая инновационная система для создания электромеханических коаксиальных радиопереключателей с повышенной долговременной надежностью. Радиальная модульная система для электромеханических переключателей (RAMSES) - это запатентованная концепция, которая позволяет изготавливать коаксиальные микроволновые переключатели со стандартным сроком службы 10 миллионов циклов без снижения надежности контактного сопротивления с течением времени. Кроме того, уникальная внутренняя конструкция делает коммутаторы конкурентоспособными по стоимости с традиционными коммутаторами.

Эффекты трения

Уникальная конструкция RAMSES основана на снижении трения, что сводит к минимуму отложения частиц, которые могут мешать передаче сигналов более низкой частоты (до 3 ГГц). Этот эффект удаления частиц особенно важен для телекоммуникационных приложений, которые в настоящее время работают в диапазонах частот 900 МГц и 2 ГГц. Кроме того, конструкция включает меньше компонентов, чем другие микроволновые переключатели, что упрощает и ускоряет сборку. Эта экономия напрямую связана с более низкой стоимостью для повышения производительности.

Многие из существующих коаксиальных электромеханических переключателей также способны механически функционировать в течение 10 миллионов операций, но надежность и качество электрического контакта могут серьезно ухудшиться в течение этого срока службы. Обычно эти традиционные переключатели работают за счет перемещения прямоугольной переключающей лопаточной секции внутри прямоугольной полости. Лопасти соединены с толкателями, изготовленными из диэлектрического материала, которые перемещаются внутри отверстия для доступа между ВЧ резонатором и исполнительным механизмом переключателя. Толкатели направляются направляющими из диэлектрического материала. Эти диэлектрические детали трутся о лезвия и внутри отверстия для доступа и генерируют изолирующие частицы в ВЧ-полости, которые загрязняют электрические контакты и в конечном итоге вызывают дефекты работы.

Новая конфигурация привода

Чтобы устранить эту проблему повышенных вносимых потерь в контактах, устройства RAMSES включают в себя запатентованную систему, состоящую из двух параллельных ножей, подвешенных на держателе, что позволяет направлять и позиционировать коммутационные ножи полностью вне радиочастотного резонатора. Эти лопасти вызывают прямолинейное движение переключателя, подавляя трение и образование частиц внутри ВЧ-резонатора. Уникальная система чрезвычайно мала и может использоваться во всех коммутаторах серии RAMSES.

Второе усовершенствование связано с новой конструкцией прямолинейного привода с использованием высокоэнергетических магнитов и запатентованной магнитной цепи, которая значительно улучшает коммутационные характеристики по сравнению с его размером. Система используется в производстве как отказобезопасных, так и фиксирующих приводов, в зависимости от того, как она применяется в переключателе. Система привода также создает силы заедания, которые намного превышают силы традиционных приводов; то есть либо силы запирания 500 г, либо силы тока от 300 до 800 г для потребляемой мощности 100 мА при 28 В. Новый привод имеет дополнительное преимущество в виде очень низкой магнитной утечки, что позволяет использовать приводы в непосредственной близости друг от друга без снижения производительности.

Производительность переключателя

Выключатели серии RAMSES успешно выдержали 10 миллионов циклов переключения температур от –55 ° до + 85 ° C, продемонстрировав при этом хорошую стабильность контактного сопротивления. Визуальный осмотр этих переключателей после тестирования показал, что в РЧ-линиях не было значительной части загрязнения, обнаруженного во время аналогичных тестов с традиционными переключателями.

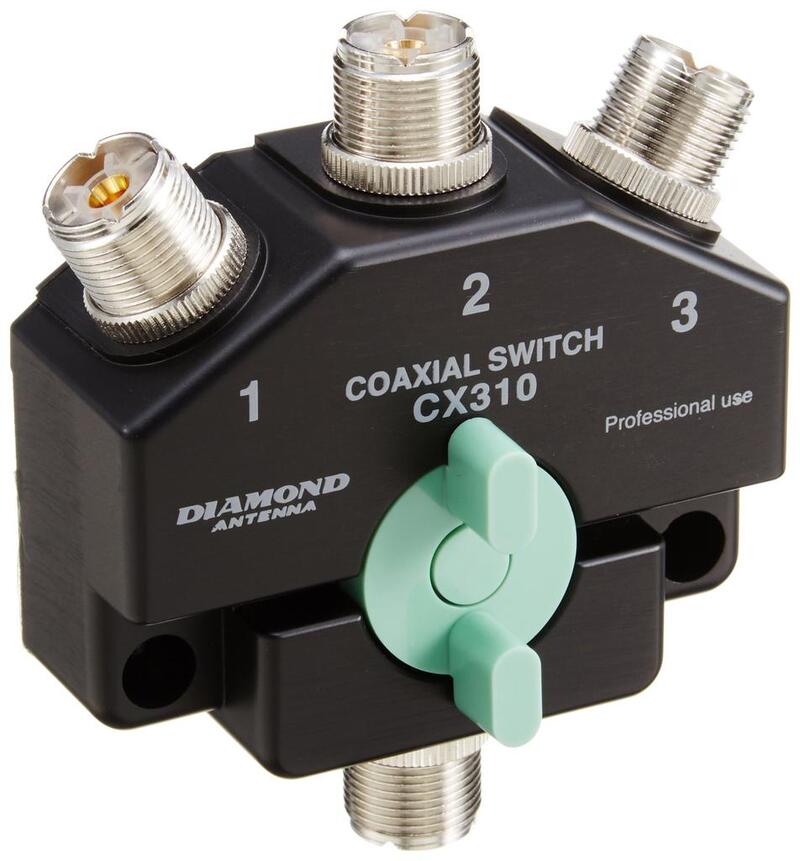

Коммутаторы доступны в различных конфигурациях в виде миниатюр и стандартных в диапазонах частот от постоянного тока до 18 ГГц. Последовательность переключения - прерывание перед включением в нормально разомкнутом или фиксирующем режимах. Напряжение привода составляет 12 или 28 В постоянного тока. Коммутаторы могут выдерживать пиковую мощность 1,5 кВт (1 мс при 1000 PRF). Время переключения составляет 15 мс (макс.) При нормальном напряжении и температуре 25 ° C. РЧ-разъемы обычно имеют тип N или SMA, а клеммы привода представляют собой паяные штыри. Для моделей с оконечной нагрузкой оконечная нагрузка составляет 50 Вт ± 5 процентов при 1 Вт. Рабочая температура составляет от –40 ° до + 85 ° C.

Максимальный КСВ для типичного многопозиционного переключателя постоянного тока на 18 ГГц находится в диапазоне от 1,2 на 3 ГГц до 1,8 на 18 ГГц, в зависимости от количества положений. Вносимые потери варьируются от 0,2 до 0,7 дБ (макс.), А минимальная изоляция составляет от 80 дБ на 3 ГГц до 60 дБ на 18 ГГц.
