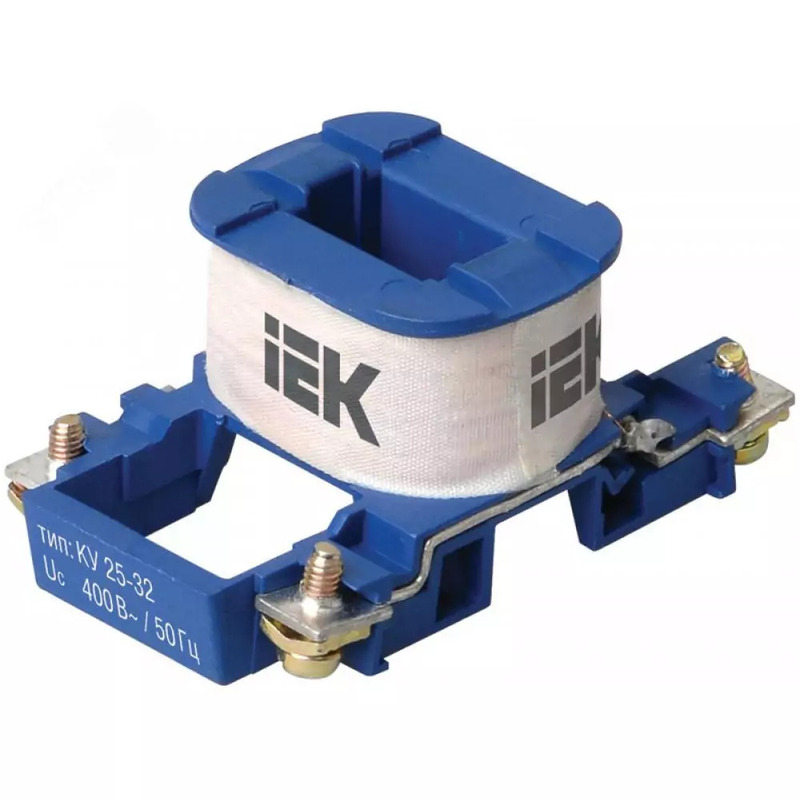

Катушки контактора (10 брендов, 0 товаров)

Купить Катушки контактора в компании Олниса можно оптом или в розницу. Доставим Катушки контактора в любой регион России. Можем предложить точный аналог. Работаем напрямую с производителем, не используя посредников.

Поскольку диапазон доступных контакторов настолько обширен, важно выбрать правильный тип и размер контактора для конкретной задачи, которая нужна. Это может быть как простое включение и выключение неиндуктивного нагревателя, так и сложное, например, переключение высокоиндуктивных нагрузок, таких как последовательные и параллельные двигатели. Диапазон контакторов рассчитан соответственно, начиная с AC-1 для простейшего нагревателя и расширяясь по несущей способности до DC-23 для последовательных двигателей, и включает такие задачи, как переключение резистивных и индуктивных нагрузок двигателя и управление твердотельные и электромагнитные нагрузки. Международная электротехническая комиссия (МЭК) отвечает за установление международных стандартов для всех видов электрических и технических компонентов и публикует список применимых типов контакторов.

Ключевые моменты при выборе контактора

Выбор контактора зависит от правильного определения трех ключевых элементов, начиная с контактов:

• применимая категория использования IEC (или подробное описание обязанностей)
• сколько имеется нормально открытых (NO) или нормально закрытых (NC) контактов
• какой коммутируемый входной ток в амперах или номинальная мощность
• какое и какое напряжение используется, будь то переменный или постоянный ток, 24 В, 230 В и т. д.
• количество дополнительных замыкающих или замыкающих контактов, включая любые контакты с выдержкой времени.

Вспомогательные контакты могут иметь номинальную мощность, отличную от номинальной мощности главных контактов.

Как рассчитать номинальный ток контактора переменного тока для двигателя

Контактор переменного тока нашел широкое применение в цепи управления двигателем. Без преувеличения можно сказать, что электропривод большинства двигателей невозможно отделить от управления контактором переменного тока. Многие электрики хорошо знакомы с контакторами переменного тока для их частотного использования или технического обслуживания.

Во-первых, стоит разобраться с контакторами переменного тока. Контактор переменного тока 24В обычно имеет маркировку A1 и A2. В целом, существует два типа контакторов, а именно контакторы переменного тока и контакторы постоянного тока. Контактор переменного тока - это тот, который встречается наиболее часто.

Главный контакт контактора переменного тока L1-L2-L3 подключен к входной линии трехфазного источника питания; T1-T2-T3 подключен к выходной линии источника питания и может использоваться для подключения к линии нагрузки. Главный контакт контактора переменного тока - это нормально разомкнутый контакт, который в основном соединен с главной цепью для управления запуском и остановом двигателей или другого оборудования.

Вспомогательный контакт контактора переменного тока можно разделить на нормально разомкнутый (NO) контакт и нормально замкнутый (NC) контакт. Обычно замыкающий контакт используется для самоблокирующегося управления контактом и для передачи рабочих сигналов. Например, нормально разомкнутый контакт контактора переменного тока соединен с красным индикатором в качестве индикатора работы двигателя. Когда контактор переменного тока подключен к источнику питания, замыкающий контакт выключается, и индикатор подключается для передачи рабочих сигналов двигателя или цепи.

Способы расчета рабочего тока контактора:

1. Расчет рабочего тока по формуле.
2. Непосредственная оценка рабочего тока.

Первый способ реализуется через специфическую формулу и редко выполняется в условиях производства. Данный метод чаще применим непосредственно при разработке новых моделей устройств.

Второй метод может быть реализован непосредственно на предприятии собственными специалистами.

Следует отметить, что ток выбираемого контактора переменного тока должен быть в 1,5–2 раза больше рабочего тока двигателя. Подходящий контактор переменного тока может быть выбран в соответствии с принципом.

Например,  ниже представлен расчет подходящего контактора переменного тока для 3-фазного двигателя мощностью 5,5 кВт:

1. Тип контактора переменного тока для двигателя обычно соответствует серии ac-3.
2. Затем оценивается рабочий ток двигателя: I = 5,5 * 2 = 11А.
3. Наконец, рабочий ток контактора переменного тока может быть около: 11 * 1,5 = 16,5А.
4. В итоге наиболее подходящим контактором переменного тока будет CJX2-1810.

Применимы как формула, так и метод оценки. Можно выбирать один из двух в соответствии с личными привычками. Конечно, оценка, основанная на экспериментальной оценке, может быстрее получить результат, и он будет более точным для конкретного случая.

Гарантия и доставка

Мультибрендовая компания Олниса предлагает купить катушки контакторов от мировых торговых марок для любых двигателей. На всю продукцию сохраняется полная гарантия от производителя. Компания Олниса осуществляет доставку заказов по всей территории РФ и в страны СНГ.
