Катушки электромагнитных клапаном

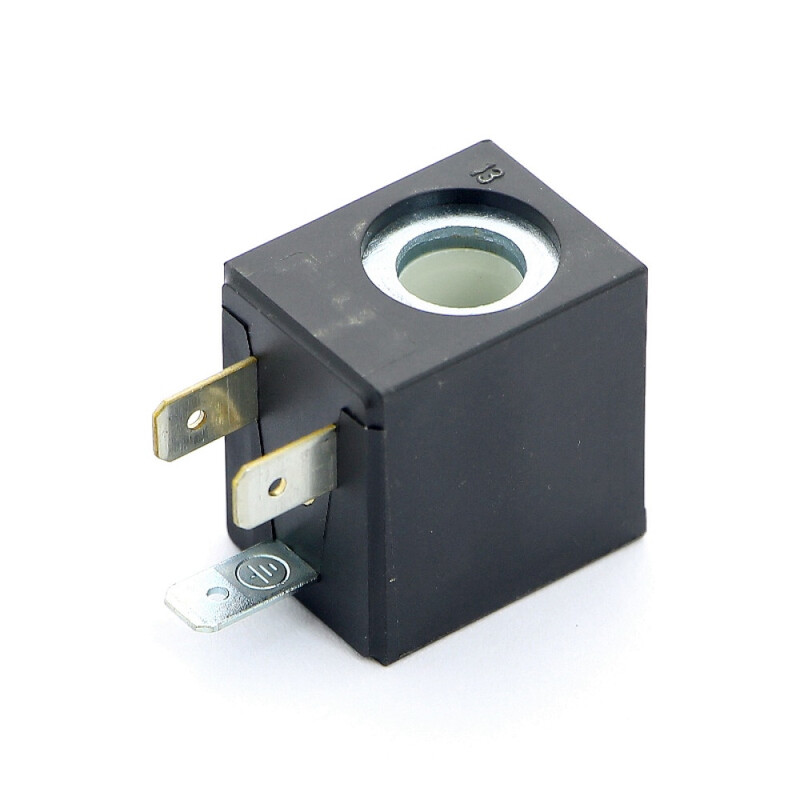

Катушка электромагнитного клапана является наиболее важным электронным элементом управления электромагнитного клапана. Он состоит из медной или алюминиевой проволоки, намотанной в полую форму. Он преобразует электрическую энергию переменного или постоянного тока в линейное механическое движение для привода электромагнитного клапана.

Основная структура что такое катушка электромагнитного клапана

Обычная конструкция катушки соленоида включает:

• Эмалированный медный провод
• Шпулька
• Булавка
• Хомут
• Инкапсуляция

Кроме того, в зависимости от фактического использования будет направляющее кольцо намагничивания, мост для выпрямления и т.д.

• Медный эмалированный провод

Медный провод с покрытием изолирующей краской на поверхности, который является основным материалом катушки соленоида. Электромагнитные катушки, используемые в клапанах, разработаны и испытаны для непрерывной работы. Все они соответствуют требованиям к термической стойкости согласно IEC 216.

• Шпулька

Катушка является носителем намотки эмалированной проволоки. В зависимости от повышения температуры змеевика и фактической среды использования выбираются различные материалы бобин, такие как PA66, PPS, PBT, PET и т.д., и некоторые из них являются термореактивными BMC и PT-310.

• Булавка

 Функция штифта - реализовать электрическое соединение между внутренним эмалированным проводом и внешним. Аналогично той же функции, имеются штыри, клеммы, выводные выводы и т.д. Штыри обычно изготавливаются из латуни, например H59, H62, H65, из которых H62 составляет большинство.

• Хомут

Он используется для сбора силовых линий магнитного поля от полюса N до полюса S, увеличения напряженности магнитного поля и минимизации утечки магнитного поля в воздух. Разумная опорная конструкция способствует повышению напряженности магнитного поля. Как правило, существует два типа вспомогательных материалов: холоднокатаный лист из низкоуглеродистой стали и электрическое чистое железо (DT4C).

• Инкапсуляция

Он используется для объединения частей змеевика в единое целое, которое играет роль водонепроницаемости и пыленепроницаемости. Материалы с пластиковым покрытием включают термореактивные пластмассы и термопласты.

Термопласт - этот вид пластика отличается тем, что он становится мягким при повышении температуры, становится твердым после охлаждения. Этот процесс можно повторять много раз. Змеевик из термопласта обладает хорошей атмосферостойкостью и прочностью. Наиболее распространенный материал - PA66, за ним следует PA6.

Термореактивный пластик -этот вид пластика характеризуется отверждением при определенной температуре после определенного времени нагревания или добавления отвердителя. Затвердевший пластик твердый, нерастворимый в растворителе и не размягчается при нагревании. Если температура будет слишком высокой, он разложится. Термореактивный змеевик имеет высокую термостойкость, небольшую усадку и плоскую форму при литье под давлением. В настоящее время все термореактивные материалы представляют собой BMC, но состав и формула стекловолокна немного отличаются.

Характеристики катушки соленоида:

1. Степени защиты - степени защиты, обеспечиваемые электрическими шкафами (код IP) в соответствии со стандартами EN 60529 и IEC 529. За кодовыми буквами IP (степень защиты от проникновения) следуют 2 характерные цифры: например, IP65. Первая цифра указывает степень защиты частей, находящихся под напряжением, и внутренних движущихся частей от проникновения твердых посторонних предметов. Вторая цифра указывает на степень защиты от попадания воды с вредным воздействием.
2. Сопротивление изоляции между выводом питания и выводом заземления должно быть не менее 100 МОм при температуре окружающей среды (15-35) ℃ и относительной влажности не более 85%.
3. Сопротивление заземления – рекомендуется использовать тестер для измерения сопротивления между выводом заземления и хомутом, а сопротивление между выводом заземления и ярмом или металлической поверхностью должно быть менее 1 Ом.
4. Устойчивость к коррозии: составные части змеевика или соответствующие металлические детали должны подвергаться непрерывному испытанию в солевом тумане в течение не менее 24 часов в соответствии с GB / T 2423.17 или в соответствии с требованиями заказчика (например, автомобильная продукция). После испытания металлическое покрытие и поверхность покрытия не должны иметь ржавчины.

Критическая информация для разработки новой катушки электромагнитного клапана:

• Рабочее напряжение

Частота должна быть предоставлена ​​для переменного тока, а разница в мощности между 50 Гц и 60 Гц одной и той же катушки примерно в 1,2 раза, например: 7,2 Вт для 50 Гц и 6,0 Вт для 60 Гц; 60 Гц для катушки 50 Гц, а разница напряжений примерно в 1,095 раза, например, катушки AC220V50HZ и AC240V 60 Гц являются универсальными)

2. Сила или сопротивление
3. Диаметр якоря или отверстие и апертура катушки.
4. Рабочая среда: температура, влажность, внутри или снаружи, защита и т.д.
5. Подключение к внешнему источнику питания: контактный / тип подводящего провода / стандартный интерфейс и т.д.
6. Применение
7. Прочие требования: например, требования к материалам для защиты окружающей среды или сертификация.
