Экранирование кабелей безопасности

Экран - это металлическое покрытие, охватывающее изолированный проводник или группу проводников. Хотя экраны для электронных и силовых кабелей иногда похожи по внешнему виду, они выполняют очень разные функции. Экраны электронных кабелей служат как для минимизации воздействия внешних электромагнитных сигналов на проводники в кабеле, так и для уменьшения излучаемого из кабеля сигнала до приемлемого уровня. Экраны силовых кабелей, с другой стороны, помогают защитить пользователя от поражения электрическим током и повышают надежность кабеля, предотвращая частичные разряды (коронный разряд) в кабелях.

Силовой кабель

Использование экранов в силовых кабелях снижает опасность поражения людей электрическим током и обеспечивает равномерное распределение электрических напряжений по изоляции. Равномерное распределение электрического напряжения продлевает срок службы кабеля за счет устранения частичных разрядов. NEC требует, чтобы большинство кабелей с номинальным напряжением 2400 В и выше были экранированы.

• Экран проводника (жгутовый)

Незаконченная геометрия многожильных проводников допускает наличие воздушных зазоров между внешней поверхностью проводника и внутренней поверхностью изоляции. Без слоя контроля напряжения высокие электрические поля вызывают частичные разряды в этих зазорах, которые могут повредить изоляцию. Энергичные ионы бомбардируют изоляцию, разрывают молекулярные связи и разрушают изоляцию. Могут образовываться микроскопические каналы, называемые «деревьями», что в конечном итоге приводит к преждевременному разрушению изоляции. Таким образом, основная цель экрана проводника - обеспечить гладкую, непрерывную и безпустотную поверхность раздела между проводником и изоляцией.

• Внешний (изоляционный) экран

Изоляционный экран играет во многом ту же роль, что и экран проводника, в защите изоляции от разрушающего воздействия коронного разряда, но с внешней стороны изоляции кабеля. Он также должен оставаться в тесном контакте с изоляцией, не иметь пустот и дефектов. Материал изоляционного экрана является либо электропроводным, либо изготовлен из материала с высокой диэлектрической проницаемостью и обеспечивает однородное электрическое поле внутри изоляции. Изоляционный экран также обеспечивает важную функцию безопасности на заделках и стыках, где металлическая часть экрана может не полностью покрывать изоляционную поверхность кабеля. Объемное сопротивление изоляционного экрана обычно составляет менее 500 Ом-метров.

• Экраны из медной ленты

Медная лента, используемая в экранах силовых кабелей, обычно имеет толщину 5 мил и ширину от 1 до 1 1/2 дюйма. Обычно он наносится по спирали поверх изоляционного экрана из полупроводникового полимера. В силовых кабелях номиналом от 5 до 35 кВ и выше часто используется медная лента в качестве металлического компонента системы металлического / полимерного экранирования. В сочетании с экструдированным изоэкраном экран из меди увеличивает срок службы за счет поддержания равномерного электрического напряжения по всей изоляции кабеля и обеспечивает пониженное сквозное сопротивление системы экрана.

Электронный кабель

Электронное экранирование - эффективный способ управления ЭМ помехами (EMI). Когда экранированный кабель находится в окружающем электромагнитном поле, в экране индуцируется ток помех. Падающая энергия частично отражается от экрана и частично поглощается экраном, а сниженный объем проникает собственно в кабель. Небольшое количество энергии, которое проходит внутрь, создает напряжение помех в проводниках кабеля, несущих сигнал. Чем меньше напряжение помех, тем лучше экран. Типы защиты:

• Фольгированный щит

Данные средства защиты обычно изготавливаются из алюминиевой фольги с полиэфирной основой толщиной 1/2 мил. Эта основа обеспечивает требуемую прочность. Экран может перекрываться фольгой внутрь или фольгой наружу. Это перекрытие создает прорезь, в которой может произойти утечка сигнала через экран. Z-образная конструкция обеспечивает наилучшую электрическую изоляцию между экранами соседних пар, а также 100-процентное покрытие. Провод заземления из луженой меди помещают в контакт с фольгированной стороной экрана, чтобы обеспечить более легкое заземление экрана на концах кабеля.

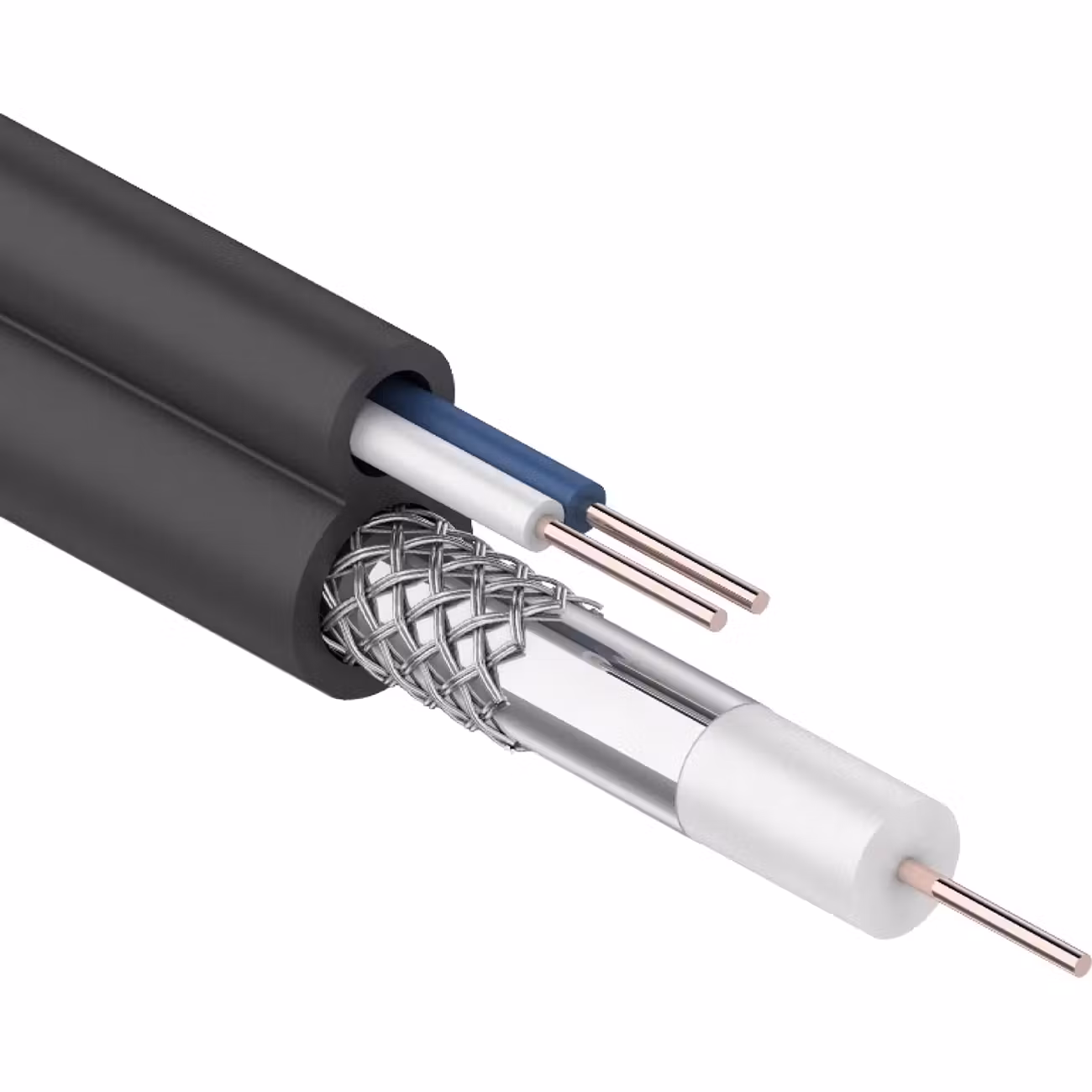

• Щит из медной оплетки

Оплетка экрана обычно состоит из медной проволоки размером от 32 до 40 AWG, сплетенной в сетку вокруг сердечника кабеля. Плотность тесьмы определяет процент покрытия. Типичный охват составляет от 60 до 90 процентов. Как правило, чем выше покрытие, тем лучше щит.

Экраны из оплетки обычно используются на коаксиальных кабелях и кабелях низкоскоростной связи. Экраны из оплетки наиболее эффективны на низких частотах. Экраны из оплетки также обычно используются на кабелях, где требуется увеличенный срок службы при изгибе и механическая прочность.

• Спиральный (обслуживающий) щит

Спиральные или обслуживающие экраны, как их иногда называют, обычно состоят из неизолированных или луженых медных проводов размером от 32 до 40 AWG, которые наложены по спирали в плоской или ленточной конфигурации. Спиральные экраны охватывают от 80 до 97 процентов.

Спиральные экраны используются в основном в аудиокабелях, микрофонных и втяжных кабелях, где требуются исключительная гибкость и длительный срок службы. Спиральные экраны лучше всего работают на низких (звуковых) частотах.
