Создание прототипа источника питания переменного / постоянного тока

Выходная мощность обычного линейного трансформаторного блока питания пропорциональна его объему и весу. Линейный трансформатор мощностью около 10 Вт весит около 300 г, но если выходная мощность увеличится до 100 Вт, его вес увеличится в несколько раз до примерно 3-5 кг. Даже перемещение его похоже на силовую тренировку. Если требуется базовая функция обратной связи по напряжению, но также необходимо установить линейный регулятор. Этот регулятор потребляет напряжение, превышающее спецификацию, из-за потери тепла. Следовательно, чтобы разумно контролировать повышение температуры, необходимо установить большой радиатор, который увеличивает габариты всего блока питания и, следовательно, увеличивает его вес в два раза.

Источник питания переменного / постоянного тока

Ниже перечислен процесс проектирования источников питания переменного / постоянного тока:

• Планирование и определение основных характеристик электрических свойств
• Завершение компоновки печатной платы
• Отбор проб
• Установка компонентов из списка BOM к плате
• Электронная проверка и корректировка собственности

Как пример использован адаптер 120 Вт, чтобы объяснить, пошаговое проектирование блоков питания переменного / постоянного тока.

Шаг 1: Планирование и определение основных характеристик электрических свойств

На ранней стадии проектирования источника питания необходимо сначала определить основные электрические характеристики. Они включают в себя входное напряжение и частоту, внешний вид и размеры, рабочую температуру и влажность, входную розетку переменного тока, общую эффективность, энергопотребление в режиме ожидания, выходное напряжение, выходной ток, пиковую нагрузку, защиту (включая OCP / OVP / OTP), различные потребности в ЭМС и т.д.После приблизительного определения электрических характеристик пришло время выбрать подходящую архитектуру. Для адаптера 120 Вт доступны для выбора топологии, как правило, включают обратный ход, ACF (обратный ход с активным фиксатором) и HB-LLC. При этом из-за ужесточения нормативных требований Flyback, характеризующийся чрезмерно низкой эффективностью, может не подходить.

После выбора топологии, чтобы обеспечить плавный процесс проектирования, обычно выбирают блок-схему. Сначала примерно различаются схемные структуры различных блоков и названия основных выбранных ИС или компонентов. Более того, с учетом входной мощности> 75 Вт, в соответствии с требованиями ЕС по общему гармоническому искажению, следует добавить схему PFC для удовлетворения требований ЕС.

Шаг 2: Завершение компоновки печатной платы

Как правило, этап компоновки печатной платы следует после подтверждения структуры схемы и выбора компонентов. Что касается того, как разместить все компоненты в соответствии со спецификациями, указанными клиентами, с учетом электрических характеристик и безопасного расстояния, уменьшения трудностей производства и сборки, автоматизации производства, тепловой конвекции и других условий, потребуется профессиональный инженер-компоновщик и подходящее программное обеспечение для работы.

Шаг 3: Отбор проб

Готовый файл печатной платы затем будет отправлен поставщику печатных плат, специализирующемуся на отборе образцов, для планирования производства образца. Чтобы сократить расходы, сборщики, которые занимаются самостоятельным проектированием, могут, конечно, попытаться выполнить травление и промывку, используя плату PCB без покрытия с медной фольгой, которую они приобрели

Шаг 4: Установка компонентов из списка BOM к печатной плате.

Как только печатная плата будет завершена, все компоненты в списке спецификации, подготовленном на ранней стадии, вручную привариваются к печатной плате. Обычно последовательность сборки - сначала SMD, а затем DIP. Сначала собираются небольшие компоненты, а затем – по степени увеличения размера. Таким образом, вероятность столкновения сборки и отсутствия компонентов в сборке снижается. Однако ручная сборка не может быть полностью без ошибок. Более того, поскольку несколько прототипов собираются вручную, проблемы, возникающие в каждом, могут варьироваться. На этом этапе, если игроки, занимающиеся самостоятельной разработкой, производят только один прототип, это займет меньше времени при условии, что время и стоимость подготовки материала на ранней стадии не включены в расчет. Поскольку отдельные игроки имеют ограниченный доступ к ресурсам, они должны покупать все компоненты один за другим в магазине электронных материалов. Подготовка всех материалов для одного прототипа определенно в 2–3 раза дороже, чем покупка готового блока питания.

Шаг 5: Электронная проверка и корректировка свойств

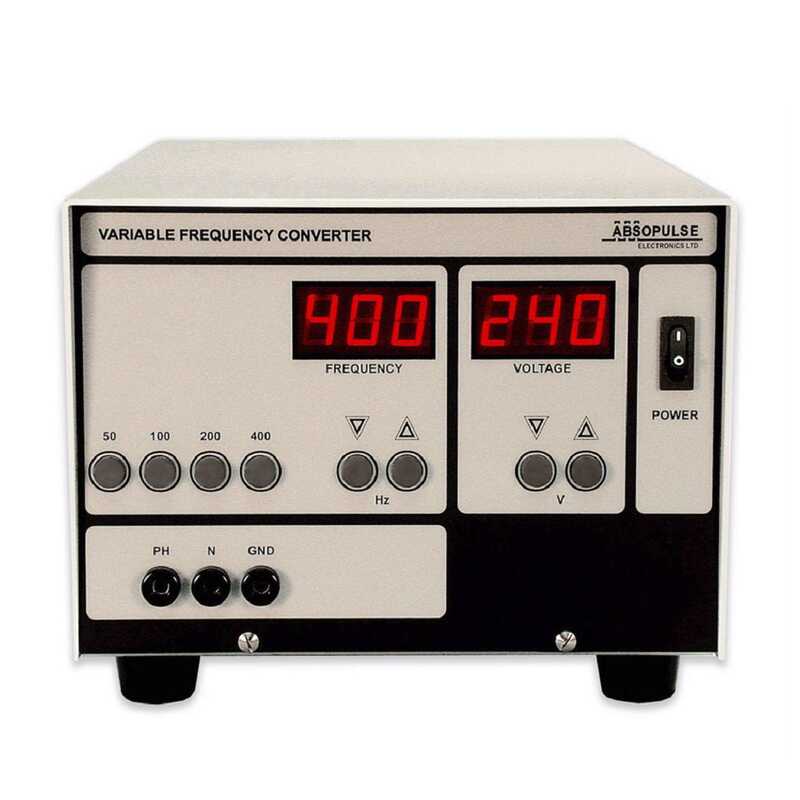

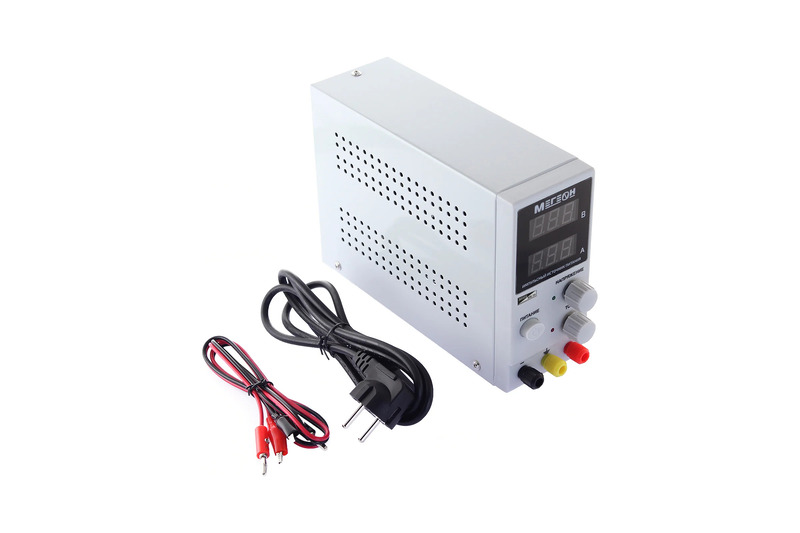

После завершения этапов запуска следует этап электронной проверки и корректировки свойств. Чтобы смоделировать энергоснабжение систем разных стран и различных условий нагрузки, необходимо множество связанных инструментов и устройств для завершения проверки электронных свойств, включая программируемые источники питания переменного тока и аналоговые электронные фиктивные нагрузки. Конечно, также необходимы высокоточные осциллографы и соответствующие пробники (пробники напряжения / пробники тока / дифференциальные пробники), цифровые измерители, измерители мощности и паяльники с регулируемой температурой. В определенных ситуациях требуется подтверждение слабых сигналов в цепях. В этом случае необходим источник питания постоянного тока.
