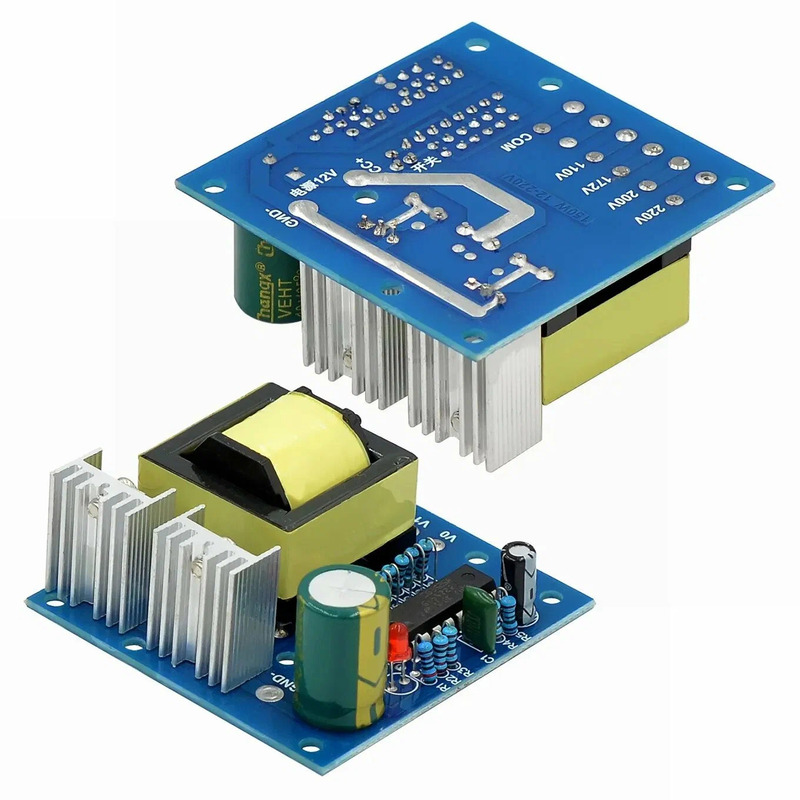

Источник питания / инвертор

Заказать Источник питания / инвертор

Купить Источник питания / инвертор в компании Олниса можно оптом или в розницу. Доставим Источник питания / инвертор в любой регион России. Можем предложить точный аналог. Работаем напрямую с производителем, не используя посредников.

Типы и классификация инверторов

Инверторы классифицируются в зависимости от их размера, режима работы или топологии конфигурации. Понимание классификации приборов поможет подобрать нужное устройство для конкретного случая и избежать аварий.

Источник питания / инвертор

Инверторы на базе фотоэлектрической системы

Рассматривая классификацию, основанную на режиме работы, инверторы можно разделить на три большие категории:

  • Автономные инверторы (подает на нагрузку стабильное напряжение и частоту)
  • Инверторы, подключенные к сети (наиболее часто используемый вариант)
  • Бимодальные инверторы (обычно более дорогие и используются реже)

Классификация инверторов по типам соединений обсуждается в EME 812 (11.4. Подключение к сети и роль инверторов).

Типы инверторов, подключенных к сети

Помимо режимов работы, инверторы, подключенные к сети, также классифицируются в соответствии с топологией конфигурации. В соответствии с этой классификацией есть четыре различные категории:

  • Центральные инверторы, которые обычно имеют диапазон от нескольких кВт до 100 МВт.
  • Струнные инверторы, обычно мощностью от нескольких сотен ватт до нескольких кВт.
  • Многострунные инверторы, обычно мощностью от 1 до 10 кВт.
  • Модульные инверторы или микроинверторы, обычно мощностью от 50 до 500 Вт.

Центральный инвертор

Это PV-массив, состоящий из трех цепочек, каждая из которых имеет три последовательно соединенных модуля. Прежде чем эти гирлянды будут подключены к электросети, требуется блок кондиционирования энергии в качестве интерфейса между массивом и сетью. Разработчики могут использовать один центральный инвертор, все цепочки подключены к стороне постоянного тока инвертора, а единственный выход переменного тока подключен к электросети.

Преимущества центрального инвертора:

  • Самая традиционная топология инвертора
  • Простота проектирования и внедрения системы
  • Низкая стоимость ватта
  • Легкий доступ для обслуживания и устранения неполадок

Недостатки центрального инвертора:

  • Высокие затраты на проводку постоянного тока и потери мощности из-за падения напряжения.
  • Единый MPPT для всей фотоэлектрической системы
  • Выход системы может быть значительно уменьшен в случае частичного затенения и несоответствия строк
  • Трудно добавить строки или массивы для будущего расширения
  • Единая точка отказа для всей системы
  • Мониторинг на уровне массива
  • Максимальные габариты среди подобных устройств.

Струнный инвертор

Предполагая, что тот же самый фотоэлектрический массив состоит из трех цепочек, другой способ подключения его к сети - использование трехструнного инвертора. В этом случае каждая фотоэлектрическая цепочка подключается к инвертору одной цепочки на стороне постоянного тока, а все выходы переменного тока инверторов объединяются и подключаются к электросети.

Преимущества струнного инвертора:

  • Меньший размер по сравнению с центральными инверторами
  • Лучшая возможность MPPT на строку
  • Масштабируемость для будущего расширения за счет добавления параллельных строк
  • Короткие провода постоянного тока
  • Мониторинг на уровне строки

Недостатки струнного инвертора:

  • Для установки требуются специальные стеллажи для инвертора на каждую гирлянду.
  • Плохая гибкость при частичном затемнении
  • Более высокая стоимость ватта, чем у центрального инвертора

Существует еще одна топология струнных инверторов, называемая многострунным инвертором. Он использует струнный преобразователь постоянного тока для MPPT, а затем центральный инвертор. Этот тип не очень распространен и выходит за рамки нашего обсуждения для этого класса.

Микро-инвертор

Данные модели также называют модульными инверторами. В этом случае каждый модуль имеет один выделенный инвертор, подключенный к задней части модуля. Клеммы постоянного тока модуля подключаются к стороне постоянного тока инвертора, а затем все провода переменного тока всех клемм объединяются и затем подключаются к точке подключения к электросети. Как следует из названия, у каждого модуля есть выделенный инвертор с трекером MPP.

Преимущества микро-инверторов:

  • Устойчивость к эффектам частичного затенения по сравнению с центральным и струнным инверторами.
  • MPPT на уровне модуля
  • Высочайшая гибкость системы для будущего расширения
  • Минимальные затраты на проводку постоянного тока
  • Мониторинг на уровне модуля

Недостатки микро инверторов:

  • Высокая стоимость ватта
  • Высокие затраты на обслуживание
  • Трудный доступ для обслуживания, так как установка находится под фотоэлектрическими модулями.

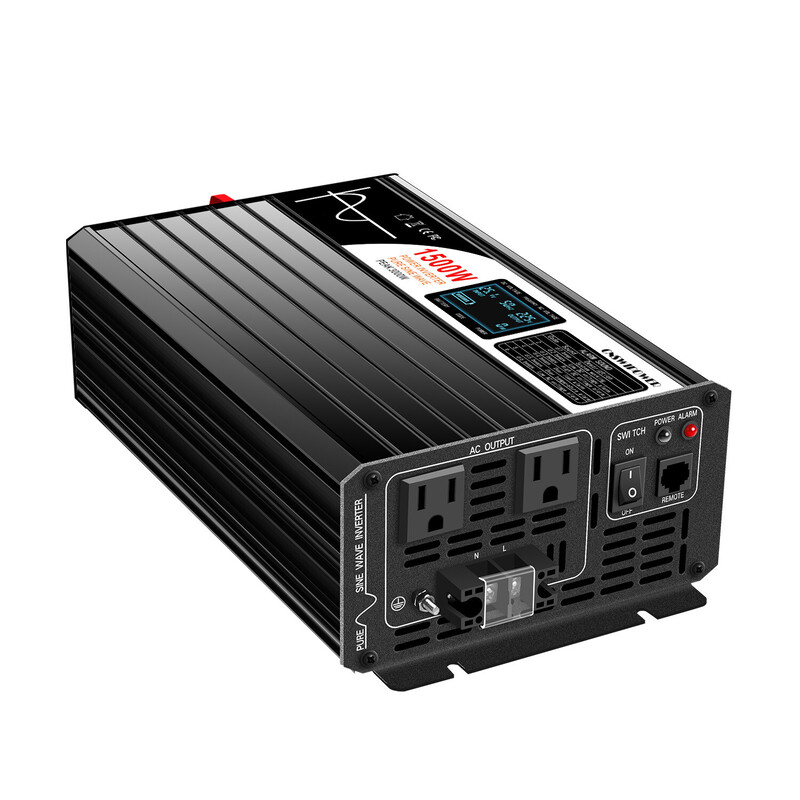

Источник питания / инвертор

Гарантии и доставка

Компания Олниса предлагает заказать инверторы различной архитектуры от большинства мировых производителей. На всю продукцию сохраняется полная заводская гарантия. Олниса осуществляет доставку в страны СНГ и по территории Российской Федерации.
