Датчики измерения скорости

Заказать Датчики измерения скорости

Купить Датчики измерения скорости в компании Олниса можно оптом или в розницу. Доставим Датчики измерения скорости в любой регион России. Можем предложить точный аналог. Работаем напрямую с производителем, не используя посредников.

Выбор подходящего датчика скорости для области применения имеет решающее значение для точного и надежного измерения. Ведь сигнал датчика - это вход для системы защиты от превышения скорости. Неисправный датчик приводит к ненадежному входному сигналу и отрицательно влияет на точность и надежность системы защиты.

Особенности выбора датчика

При выборе подходящего датчика необходимо учитывать несколько факторов, которые можно разделить на категории с учетом условий окружающей среды и оборудования.

Условия выбора относительно измеряемого устройства:

  1. Каков ожидаемый охват RPM
  2. Какая цель измеряется и каковы ее характеристики
  3. Есть ли ограничения по весу и габаритам в месте установки
  4. Какая необходимая длина кабеля

Вопросы по охране окружающей среды:

  1. Какая ожидаемая температура окружающей среды
  2. Проводятся ли измерения во взрывоопасных зонах (ATEX)
  3. Присутствуют сильные электромагнитные поля
  4. Измерение происходит в агрессивной среде

Для промышленных измерений скорости существует три основных типа принципов измерения:

  1. Электромагнитные датчики - также известные как: пассивные датчики, датчики переменного магнитного сопротивления (VR) или магнитные датчики.
  2. Датчики приближения - также известные как датчики вихревых токов или датчики смещения.
  3. Датчики на эффекте Холла - также известные как активные датчики

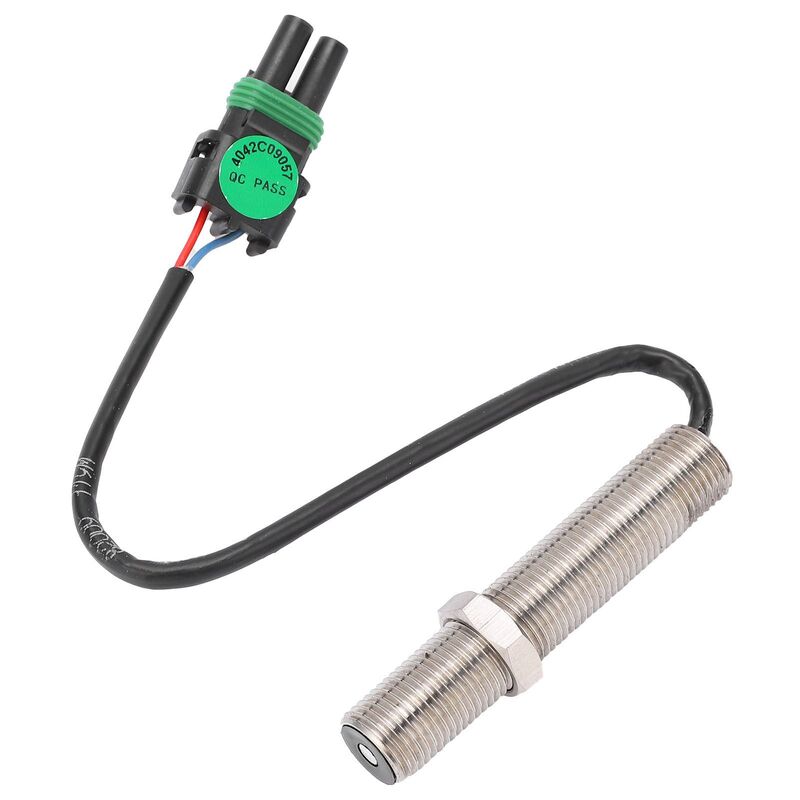

Электромагнитные датчики

Электромагнитный датчик использует магнитное поле для измерения изменений расстояния между наконечником датчика и целевым объектом. Датчик содержит катушку, которая намотана вокруг магнита, который вызывает изменение магнитного тока (потока), и катушку, когда зубья шестерни проходят через датчик. Движущаяся шестерня создает переменный магнитный поток, который индуцирует пропорциональное напряжение в катушке, частота которого зависит от скорости вращения. Сигнал представляет собой синусоидальную волну, амплитуда которой зависит от размера цели, скорости и расстояния.

Преимущества:

Преимущество электромагнитных датчиков - применимость к высокотемпературным приложениям. Существуют особые типы датчиков, которые подходят для работы при температурах выше 300 ° C. Кроме того, электромагнитные датчики просты в использовании и отличаются высокой надежностью. Еще одним большим преимуществом является то, что датчик имеет двухпроводное соединение и поэтому часто подходит для существующей инфраструктуры.

Недостатки:

Основным недостатком электромагнитных датчиков является то, что амплитуда сигнала зависит от фактора размера, скорости и расстояния до цели. Если скорость слишком низкая, зубчатый венец слишком мал или расстояние до целевого материала слишком велико, сигнал будет слишком ровным. С другой стороны, если скорость высокая, зубья шестерни большой или расстояние маленькое, сигнал будет показывать огромные импульсы (до 80 В). Применение и размещение электромагнитных датчиков требует большого внимания и опыта для правильного функционирования датчиков. Поскольку датчики этого типа плохо работают на низких скоростях, они не подходят для обнаружения нулевой скорости.

Датчики приближения

Датчик приближения использует электромагнитное поле для измерения изменений расстояния до объекта. Когда шестерня движется мимо датчика, она измеряет изменение расстояния: близко (зуб) и далеко (выемка). Скорость вращения можно определить на основе времени между этими событиями.

Преимущества:

Основное преимущество бесконтактных датчиков заключается в том, что принцип измерения показывает как импульсы, так и положение относительно зубьев. Это дает представление об установленном расстоянии до зубов цели.

Также доступны датчики приближения с динамическим токовым выходом, что позволяет использовать кабель очень большой длины (более 1000 м). На датчики с динамическим токовым выходом не влияет полное сопротивление кабеля, как в случае с датчиками приближения, основанными на сигналах напряжения, эффекте Холла и электромагнитными датчиками.

Недостатки:

Использование датчиков приближения для измерения скорости имеет недостаток. На высокой скорости (об / мин) может произойти насыщение, в результате чего синусоидальная линия становится все более плоской. Когда зуб шестерни движется мимо датчика на высоких скоростях, датчик приближения едва определяет разницу в расстояниях. Чем выше скорость, тем менее эффективен датчик приближения для измерения скорости.

Другой недостаток состоит в том, что датчик приближения не может хорошо справиться с эксцентриситетом цели. Эксцентриситет цели (качающаяся шестерня) генерирует синус внутри синуса. Это приводит к проблемам, особенно когда происходит насыщение соответствующего сигнала. Датчик может выдавать синус эксцентриситета шестерен вместо синуса зубца и выемки.

Датчики на эффекте Холла

Датчик на эффекте Холла измеряет изменения магнитного потока между магнитом и целевым материалом. Датчики имеют встроенные формирователи сигналов, которые генерируют четкий прямоугольный сигнал. В отличие от электромагнитных датчиков, датчики на эффекте Холла чувствительны к величине магнитного потока, а не к скорости, с которой он изменяется. Датчики скорости на эффекте Холла имеют широкий диапазон измерений и могут использоваться для измерения как низкоскоростных или неподвижных, так и высокоскоростных деталей.

Преимущества:

Преимущество датчика Холла заключается в том, что датчик напрямую выдает цифровой выходной сигнал, который легко передавать и обрабатывать. Еще одно преимущество состоит в том, что датчики на эффекте Холла обычно имеют внутреннюю обработку сигнала. Сигнал оцифровывается и очень быстро усиливается, что делает его менее уязвимым для таких помех, как EMI (электромагнитные помехи).

Недостатки:

Из-за встроенной электроники датчики на эффекте Холла ограничены применениями, которые работают в диапазоне температур от -40 ° C до + 150 ° C. Кроме того, датчики на эффекте Холла требуют трехпроводного подключения.
