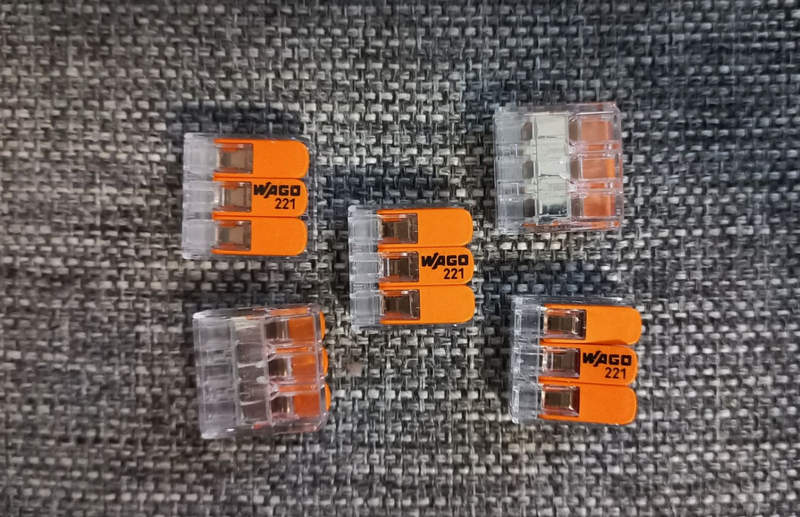

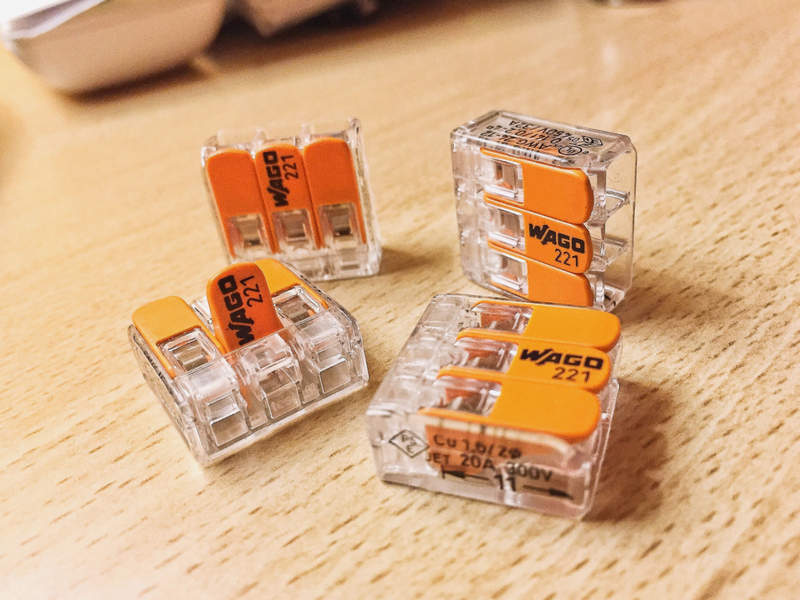

Зажим WAGO 3: быстрота подключения на новом уровне

Зажимы WAGO серии 3 представляют собой одну из самых ранних и при этом до сих пор широко применяемых разновидностей клеммников, разработанных немецкой компанией WAGO Kontakttechnik. Эти устройства обеспечивают надежное и безопасное соединение одножильных проводников без использования винтов. Несмотря на то что в современной практике всё большее распространение получают модульные клеммные системы с рычажками или нажимными механизмами, серия 3 остаётся востребованной благодаря своей простоте, компактности и доступной цене.

Принцип действия и режимы работы зажимов

Принцип работы зажима WAGO 3 основан на технологии безвинтового соединения с помощью предварительно напряженной пружины. При введении зачищенного провода в отверстие корпуса пользователь преодолевает сопротивление пружины, которая раздвигается и пропускает жилу к металлическому контакту. После того как провод достигает заданной глубины, пружина автоматически сжимается и прижимает его к контактной пластине, обеспечивая прочный и надежный электрический контакт. Такой способ соединения имеет несколько преимуществ: монтаж выполняется быстро, не требует применения инструмента, минимизируется риск ослабления контакта из-за вибраций, термического расширения или неправильной затяжки, что характерно для винтовых клемм. Зажимы WAGO 3 рассчитаны на работу в стандартных электрических сетях переменного тока 50 Гц с напряжением до 400 В и токами до 24 А. Они могут применяться как в бытовых распределительных коробках, так и в щитах автоматизации, где требуется компактное и быстрое подключение нескольких одножильных проводов. Важно учитывать, что устройство не рассчитано на многократное подключение и отсоединение проводов. При необходимости замены проводника рекомендуется использовать новый зажим, так как после изъятия жилы пружинный механизм может ослабнуть, что снизит надежность контакта.

Технические характеристики

Зажимы серии WAGO 3 обладают следующими основными техническими параметрами:

• Номинальное напряжение: 400 В AC;
• Номинальный ток: 24 А;
• Диапазон сечений проводников: от 0,5 до 2,5 мм2 (для одножильных медных проводов);
• Количество подключаемых проводников: 2 или 3 (в зависимости от конкретного исполнения);
• Материал корпуса: поликарбонат, устойчивый к УФ и термическому воздействию;
• Рабочая температура: от -35 C до +85 C;
• Диэлектрическая прочность изоляции: более 2,5 кВ;
• Цвет корпуса: чаще всего прозрачный или светло-серый;
• Крепление: вставка в распределительные коробки или монтажные ниши без дополнительных крепежных элементов;
• Срок службы: не менее 25 лет при соблюдении норм эксплуатации.

Эти параметры определяют эксплуатационную надежность и безопасность соединений, выполненных с использованием зажимов WAGO 3, в жилых, коммерческих и промышленных объектах.

Особенности конструкции устройства

Зажим WAGO серии 3 отличается от более современных моделей отсутствием подвижных частей. Это пружинная клемма, состоящая из корпуса, выполненного из термостойкого полимера, и внутреннего металлического механизма, обеспечивающего удержание провода. Конструкция основана на так называемой плоской стальной пружине, которая сжимается при вставлении провода и надежно его фиксирует, не повреждая жилу. Внутри клеммы установлены металлические вставки из легированной стали, обладающие высокой упругостью и коррозионной стойкостью. Пружина предварительно загнута под определенным углом, обеспечивая постоянное давление на контактную часть провода. Это особенно важно при изменении температуры окружающей среды, когда провод может расширяться или сжиматься — пружина компенсирует это движение, сохраняя надежность соединения. Корпус клеммы спроектирован таким образом, чтобы обеспечивать быструю вставку провода и исключать возможность короткого замыкания между соседними зажимами. Он также выполнен с учетом требований по диэлектрической прочности и стойкости к механическим нагрузкам.

Сферы применения

Зажимы WAGO 3 нашли широкое применение в самых разных отраслях. Ниже перечислены основные области, где они применяются:

• Электромонтаж в жилых зданиях (квартиры, частные дома);
• Распределительные коробки освещения и розеточных групп;
• Промышленное электроснабжение с использованием щитового оборудования;
• Автоматизация и управление инженерными системами (вентиляция, освещение);
• Подключение кабелей в слаботочных системах (например, охранная сигнализация);
• Временные соединения на этапе пуско-наладочных работ.

Преимущества зажима WAGO 3

Ключевыми достоинствами данной модели являются:

• Простота конструкции без подвижных элементов;
• Высокая скорость монтажа без инструментов;
• Надежный пружинный контакт;
• Устойчивость к вибрациям и перепадам температуры;
• Компактные размеры для плотного монтажа в коробках;
• Совместимость с проводами от 0,5 до 2,5 мм2;
• Продолжительный срок службы без технического обслуживания;
• Низкая стоимость по сравнению с современными аналогами;
• Безопасность эксплуатации, подтвержденная международными стандартами.

Таким образом, зажим WAGO 3 — это классическое решение для быстрого и надежного соединения одножильных проводников в электрических сетях. Благодаря своей простой, но эффективной конструкции, такие клеммы по-прежнему актуальны в условиях массового электромонтажа. Они позволяют выполнять соединения без инструментов, обеспечивают стабильный контакт даже при вибрациях и термических воздействиях, а их доступность и долговечность делают их оптимальным выбором для многих электриков.
