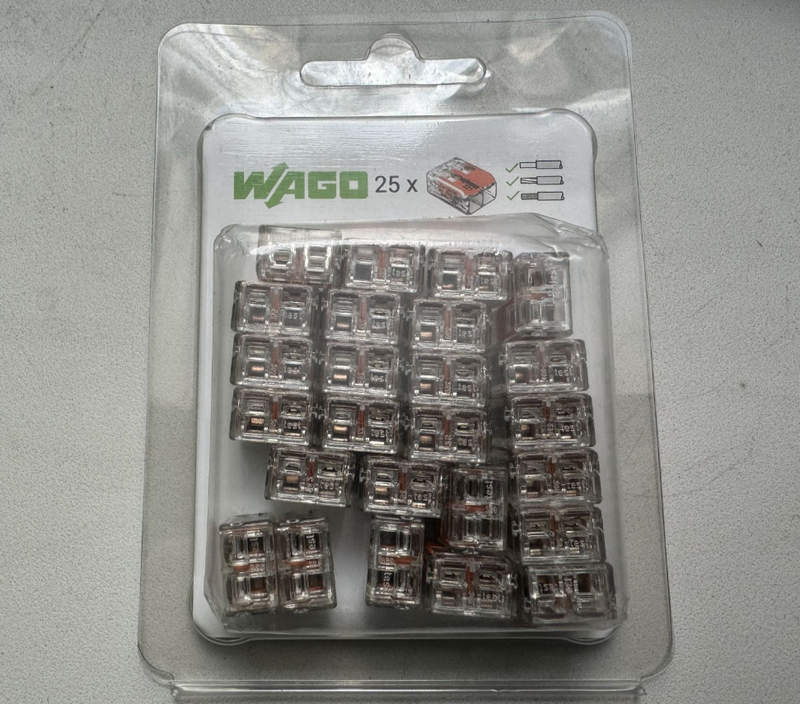

WAGO клеммник 221-412 для распределительных коробок и электромонтажных работ
Клеммник WAGO 221-412 относится к категории компактных универсальных соединительных клемм с рычажным механизмом фиксации. Эти устройства предназначены для быстрого соединения медных проводников различного типа без применения специализированного инструмента. Благодаря своей конструкции и технологическим особенностям такие клеммы широко применяются как в бытовом монтаже, так и в промышленной электрике, автоматизации, системах освещения и распределительных электрических сетях. Серия 221 была разработана как эволюционное развитие популярной серии 222. Инженеры WAGO стремились сделать соединительные клеммы более компактными, удобными в эксплуатации и универсальными по отношению к различным типам проводников. В результате появилась новая линейка соединителей, сочетающая прозрачный корпус, модернизированный рычажный механизм и улучшенные контактные характеристики.
Основные технические характеристики клеммника WAGO 221-412
К основным техническим характеристикам модели WAGO 221-412 относятся:
- номинальное количество подключаемых проводников: два проводника;
- тип соединения: универсальное рычажное соединение;

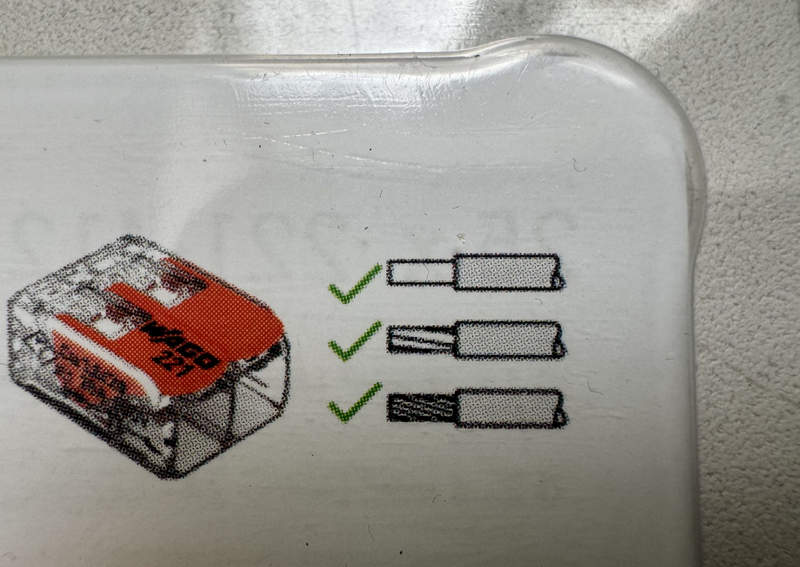

- тип проводников: одножильные, многожильные и гибкие проводники;
- диапазон сечения проводников: от 0,14 до 4 мм2;
- номинальное напряжение: до 450 В;
- номинальный ток: до 32 А;
- тип контакта: пружинный контакт CAGE CLAMP;
- материал контактной части: медный сплав с высокой проводимостью;
- материал корпуса: термостойкий поликарбонат;
- цвет корпуса: прозрачный;
- цвет рычагов: оранжевый;
- температурный диапазон эксплуатации: от −35 C до +85 C;
- максимальная температура контактной системы: до 105 C;
- способ монтажа: свободное размещение в распределительных коробках;
- тип подключения: без инструмента;
- тип фиксации проводника: рычажный механизм;
- возможность повторного использования: допускается;
- устойчивость к вибрациям: высокая;
- возможность визуального контроля подключения: предусмотрена прозрачным корпусом.
Такие характеристики позволяют использовать клеммник в широком диапазоне задач, начиная от бытовых электрических соединений и заканчивая промышленными системами электроснабжения.
Конструкционные особенности клеммника WAGO 221-412
Клеммник WAGO 221-412 отличается продуманной конструкцией, обеспечивающей простоту монтажа и надёжность электрического контакта. В основе работы устройства лежит фирменная пружинная технология соединения проводников, разработанная компанией WAGO. Ключевой особенностью конструкции является применение контактной системы CAGE CLAMP, которая обеспечивает стабильное давление на проводник вне зависимости от его формы, структуры и условий эксплуатации. Благодаря этому соединение остаётся надёжным даже при температурных колебаниях, вибрациях или длительной эксплуатации.
Корпус клеммника изготовлен из прозрачного высокопрочного полимера. Такое решение позволяет электромонтажнику визуально контролировать глубину вставки проводника и корректность подключения. Прозрачность корпуса значительно снижает вероятность ошибок при монтаже. Рычажный механизм представляет собой отдельный элемент конструкции, выполненный из износостойкого пластика. Поднятие рычага открывает контактную камеру, позволяя свободно вставить проводник. После опускания рычага пружина автоматически фиксирует проводник с необходимым усилием. Особенности конструкции клеммника можно описать следующим образом:
- Компактные размеры корпуса позволяют устанавливать клемму даже в ограниченном пространстве распределительных коробок.
- Прозрачный корпус обеспечивает визуальный контроль монтажа.
- Рычажная система обеспечивает быстрое подключение проводников без использования инструмента.
- Контактная пружина автоматически адаптируется к различным типам проводников.
- Контактная система обеспечивает равномерное распределение давления на проводник.
- Высокая механическая прочность корпуса защищает соединение от повреждений.
- Конструкция обеспечивает устойчивость к вибрациям и температурным изменениям.
- Контактные элементы изготовлены из материалов с высокой электропроводностью.
- Пружинный контакт предотвращает ослабление соединения со временем.
- Корпус устойчив к воздействию температур и старению материалов.
Благодаря совокупности этих особенностей клеммник WAGO 221-412 считается одним из наиболее удобных и надёжных решений для соединения проводников.
Области применения клеммника WAGO 221-412
Клеммники данной серии используются в широком спектре электротехнических задач. Их универсальность позволяет применять соединители как в бытовой электрике, так и в промышленности. Основные области применения включают:
- монтаж осветительных систем;
- подключение распределительных коробок;
- соединение проводников в розеточных линиях;
- сборка электрических шкафов;
- монтаж систем автоматизации;
- соединение кабелей в системах управления;
- подключение датчиков и исполнительных механизмов;
- электромонтаж в строительстве;
- ремонт электрических сетей;
- сборка распределительных панелей;
- электромонтаж в промышленном оборудовании;
- подключение систем освещения в коммерческих зданиях;
- установка электрических сетей в жилых помещениях;
- монтаж систем вентиляции и кондиционирования.
Благодаря высокой универсальности такие клеммники используются как профессиональными электромонтажниками, так и специалистами по промышленной автоматизации.
Таким образом, клеммник WAGO 221-412 представляет собой современное соединительное устройство, предназначенное для быстрого и надёжного соединения электрических проводников. Применение рычажной технологии фиксации, компактная конструкция и высокая универсальность делают данную модель удобным инструментом для электромонтажных работ различной сложности. Использование таких клемм значительно упрощает монтаж электрических систем, снижает вероятность ошибок при подключении и повышает безопасность эксплуатации электрических сетей. Благодаря продуманной конструкции и применению качественных материалов клеммники серии 221 обеспечивают стабильное электрическое соединение на протяжении длительного срока службы.
