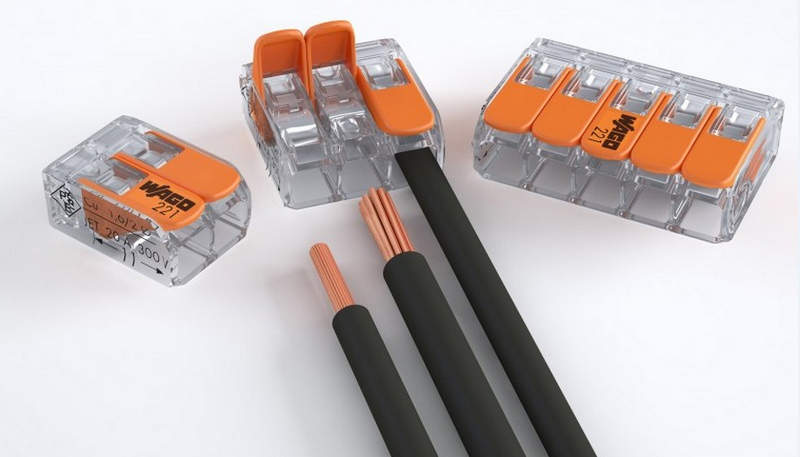

WAGO для проводов: оптимальный выбор электромонтажников

Клеммники WAGO для соединения проводов занимают ключевое место в современной электротехнике и автоматизации благодаря своей надежности, компактности и простоте эксплуатации. Эти устройства предназначены для быстрого, безопасного и долговечного соединения электрических проводников различных типов — от одножильных до многожильных гибких кабелей. Технологии, реализованные в продукции WAGO, позволяют минимизировать время монтажа, исключить использование инструмента в ряде моделей, а также обеспечить стабильный контакт даже при наличии вибраций, температурных перепадов и прочих эксплуатационных нагрузок.

Технические характеристики

Ниже рассмотрим ключевые технические параметры клеммников WAGO, предназначенных для соединения проводов:

• Номинальное напряжение: от 250 В до 1000 В в зависимости от модели;
• Номинальный ток: от 16 А до 41 А;
• Количество подключаемых проводников: от 2 до 8;
• Диапазон сечений проводов: от 0,08 мм2 до 6 мм2;
• Совместимость: одножильные, многожильные, гибкие жилы;
• Температурный диапазон эксплуатации: от -40 до +85 C;
• Материал корпуса: термостойкий нейлон (поликарбонат в некоторых сериях);
• Способ монтажа: на DIN-рейку, встраиваемый, свободный монтаж;
• Класс защиты: IP20 (внутреннее применение), IPX5 (в некоторых герметичных исполнениях);
• Наличие цветовой индикации и маркировки.

Принцип работы

В основе действия клеммников WAGO лежит принцип пружинного зажима. Суть этой технологии заключается в том, что проводник при вводе в клемму зажимается специальной пружинной пластиной, обеспечивая надежный и долговечный контакт. В зависимости от конструкции, применяются различные варианты реализации этого принципа:

• Push-in CAGE CLAMP — технология, при которой одножильный или предварительно оконцованный многожильный провод просто вставляется в отверстие и зажимается автоматически без дополнительного инструмента. Это решение особенно удобно при серийном монтаже.
• Spring Pressure Connection — используется для гибких проводников, где пружина открывается нажатием и провод вводится вручную. После отпускания нажимного элемента, пружина плотно прижимает жилу к токоведущему элементу.
• Рычажный зажим — самая интуитивно понятная и популярная система, при которой пружина освобождается от усилия посредством подъема пластикового рычага. После вставки провода рычаг возвращается в исходное положение, и соединение фиксируется.

Во всех случаях обеспечивается прочный контакт с минимальным переходным сопротивлением, устойчивый к вибрациям и термическим воздействиям. Благодаря отсутствию винтов и необходимости в периодической протяжке, такие соединения устойчивы во времени.

Режимы и особенности эксплуатации

Клеммы WAGO адаптированы под различные режимы использования — от стандартной прокладки проводки в жилых домах до сложных промышленных условий. Важно учитывать:

• В условиях вибраций (транспорт, промышленное оборудование) пружинный зажим предотвращает самоослабление контакта
• При наличии частых перепадов температур и влажности, термостойкий пластик и нержавеющие зажимы сохраняют герметичность и прочность
• При скрытом монтаже (в стенах, потолках) модели со специальной защитой от пыли и влаги обеспечивают безопасность на длительные сроки
• Возможность многократного подключения/отключения делает клеммы удобными в ремонтных работах и модернизации цепей
• В распределительных щитах клеммы WAGO используются для соединения как сигнальных, так и силовых проводов, в том числе в системах автоматики и телемеханики

Некоторые серии (например, WAGO 221, 2273) позволяют визуально контролировать глубину вставки жилы и контактное соединение, что дополнительно упрощает проверку и аудит смонтированных узлов.

Конструкционные особенности устройств

Конструкция клеммников WAGO продумана до мелочей. Корпус выполнен из диэлектрического самозатухающего материала, устойчивого к нагреву. Металлические зажимные элементы изготавливаются из нержавеющей стали, что обеспечивает долгий срок службы даже в агрессивных условиях. Компактные размеры позволяют устанавливать клеммы даже в ограниченных по пространству распределительных коробках. Некоторые модели имеют боковые разъемы для подключения дополнительных цепей, а также специальные технологические отверстия под измерительные щупы. Особое внимание уделено безопасности: все токоведущие части закрыты, вероятность случайного контакта исключена. Цветовая маркировка помогает быстро ориентироваться в цепях: например, оранжевый рычаг означает соединение фазы, серый — ноля, синий — нейтрали, и т.д. Также большинство моделей имеют прозрачные верхние крышки для визуального контроля за подключением проводов.

Области применения

Клеммы WAGO находят широкое применение в следующих сферах:

• Бытовая электрика: подключение осветительных приборов, розеток, распределительных коробок;
• Промышленная автоматизация: соединение сигнальных и управляющих проводов;
• Щитовое оборудование: коммутация внутри распределительных шкафов и пультов;
• Транспорт: монтаж электропроводки в вагонах, автомобилях, спецтехнике;
• Системы видеонаблюдения и охранной сигнализации;
• Монтаж СКС и слаботочных сетей;
• Ремонт и модернизация существующих электросетей;
• Строительство модульных зданий, контейнеров, киосков.

В целом, клеммы WAGO для проводов — это надежное, удобное и современное решение для электрических соединений в любых сферах. Их конструкция и принцип действия обеспечивают высокую эффективность, безопасность и долговечность соединений. Использование этих клемм упрощает монтаж, снижает риск ошибок и повышает эксплуатационную надежность систем. Благодаря широкому выбору моделей, каждая задача — от подключения лампочки до сборки сложного промышленного щита — может быть решена с применением продукции WAGO.
