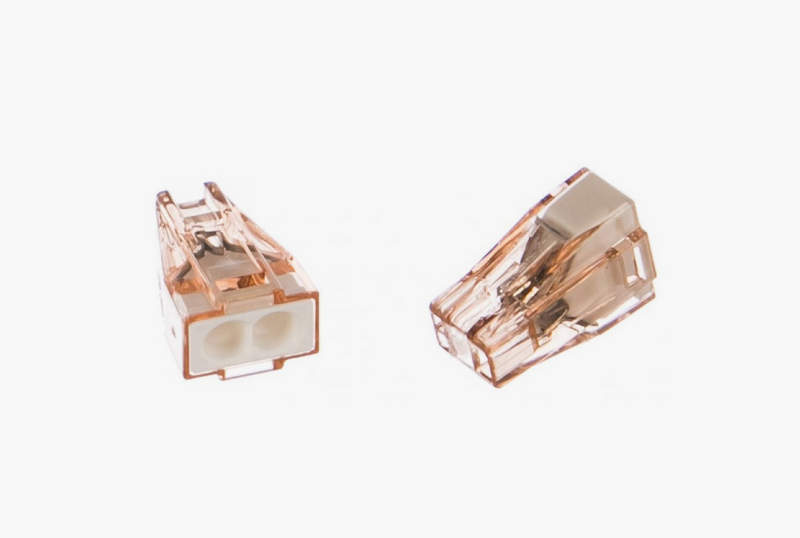

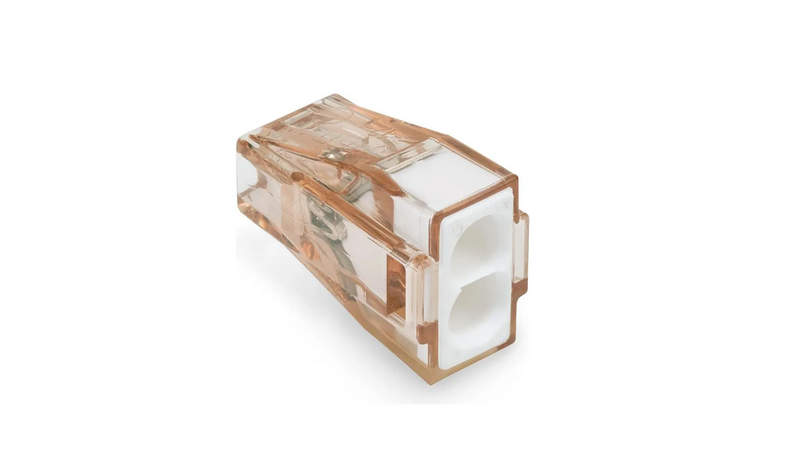

WAGO 32А — прочный зажим для силовых цепей
Клеммные соединители WAGO с номинальным током 32 А занимают важное место в системах распределения электрической энергии и автоматизации. Они представляют собой универсальное и безопасное решение для монтажа как жилых, так и промышленных сетей. Продукция WAGO известна своей надёжностью, простотой установки и технической инновационностью, благодаря чему широко применяется в электрощитах, распределительных коробках, на DIN-рейках и в корпусах приборов.
Технические характеристики
Клеммы WAGO на 32 А обладают следующими ключевыми параметрами:
- Номинальный ток: 32 А;
- Максимальное рабочее напряжение: до 450 В (в зависимости от модели и конфигурации);
- Тип соединения: пружинный зажим (Push-in CAGE CLAMP, Lever или Push-wire в зависимости от серии);
- Количество подключаемых проводников: от 2 до 5 (чаще всего 2, 3 или 5-контактные исполнения);
- Сечение подключаемых проводов: от 0,5 до 6 мм2 для многожильных и одножильных проводников;
- Материал корпуса: негорючий полиамид (PA66), устойчивый к УФ-излучению и термическому воздействию;
- Температурный диапазон эксплуатации: от -35C до +85C;
- Степень защиты: IP20 (для версий без кожуха) или выше при монтаже в щитовые конструкции;
- Соответствие стандартам: DIN EN 60998, DIN EN 60947, UL, IEC.
Принцип действия
Основной принцип работы клемм WAGO на 32 А заключается в использовании технологии пружинного зажима, которая обеспечивает надёжное электрическое соединение без необходимости применения винтового крепежа. В зависимости от конкретной серии может использоваться один из трёх типов зажимных механизмов:
- CAGE CLAMP (клеточный зажим) – один из наиболее распространённых и универсальных механизмов, в котором токопроводящая пружина за счёт своей упругости прижимает жилу провода к токоведущей шине. Для подключения требуется вставить провод под усилием в зажимную зону, при этом обеспечивается равномерное и стабильное контактное давление на протяжении всего срока эксплуатации.
- Lever (с рычагом) – конструкция с интегрированным рычагом облегчает многократное подключение и отключение проводов вручную, без инструментов. Это особенно удобно при монтаже в ограниченном пространстве, а также в системах, где предполагается регулярная ревизия.
- Push-wire (вставной зажим) – более компактный вариант, предназначенный преимущественно для одножильных проводов. Провод просто вставляется в отверстие до упора, и контакт образуется автоматически за счёт встроенной пружины.
Независимо от варианта зажима, все они рассчитаны на многократное подключение и отключение без потери качества контакта.
Конструктивные особенности
Клеммы WAGO 32A конструктивно выполнены с учётом требований к повышенной токовой нагрузке, устойчивости к нагреву и вибрациям, а также длительной эксплуатации в агрессивных средах. Токопроводящие элементы изготавливаются из меди с никелевым или оловянным покрытием, что обеспечивает высокую проводимость и устойчивость к коррозии. Контактные пружины выполнены из пружинной стали с антикоррозионной защитой, способной выдерживать десятки циклов подключений без снижения усилия зажима. Корпус, как правило, выполнен из термостойкого и самозатухающего пластика, выдерживающего температуру до 100–120C в кратковременных режимах. Цветовая маркировка и гравировка параметров на корпусе облегчают идентификацию и монтаж. Некоторые модели снабжены тестовыми отверстиями для прозвонки цепи, что важно при обслуживании. Особое внимание в конструкции уделено вопросу безопасности. Защита от прикосновения к токоведущим частям реализована в соответствии с европейскими стандартами, минимизируя риск короткого замыкания и поражения электрическим током.
Режимы и условия эксплуатации
Клеммы WAGO, рассчитанные на ток 32 А, применяются в следующих режимах:
- Нормальный режим – непрерывная работа при токе до 32 ампер и напряжении до 450 В;
- Пиковый режим – кратковременная работа при превышении номинального тока, например, при запуске двигателей;
- Повышенная влажность – допускается при установке в герметичных щитах или с применением гермовводов;
- Вибрационные условия – благодаря пружинному зажиму соединение не ослабевает даже при тряске и вибрации, что делает клеммы применимыми в транспорте и промышленном оборудовании;
- Повышенные температуры – устойчивость материала позволяет использовать клеммы в условиях повышенной термической нагрузки, например, в распределительных шкафах с плотной компоновкой оборудования.
Важно соблюдать указанные пределы по сечению проводов и не превышать максимально допустимые токи, чтобы избежать перегрева или потери контакта. Также необходимо учитывать условия монтажа: при плотной укладке проводов возможно ухудшение теплоотвода.
Области применения
Клеммы WAGO 32A находят применение в широком спектре задач:
- Распределительные и силовые щиты;
- Электрощитовая автоматика и релейная логика;
- Подключение мощных потребителей: обогреватели, насосы, электродвигатели;
- Осветительные системы с высокой нагрузкой;
- Системы "умного дома" и промышленной автоматизации;
- Монтаж в промышленных установках с вибрационными и температурными нагрузками;
- Объекты с ограниченным доступом, где важна скорость и надёжность соединения.
Таким образом, клеммы WAGO, рассчитанные на ток до 32 А, представляют собой современное, надёжное и удобное решение для построения электрических соединений в различных сферах. Они сочетают в себе высокие эксплуатационные характеристики, простоту монтажа и безопасность. Благодаря применению инновационных зажимных технологий и материалов, клеммы WAGO обеспечивают стабильную работу электрических систем даже в самых требовательных условиях. Их использование позволяет повысить эффективность монтажа, сократить время обслуживания и минимизировать вероятность ошибок при подключении.
