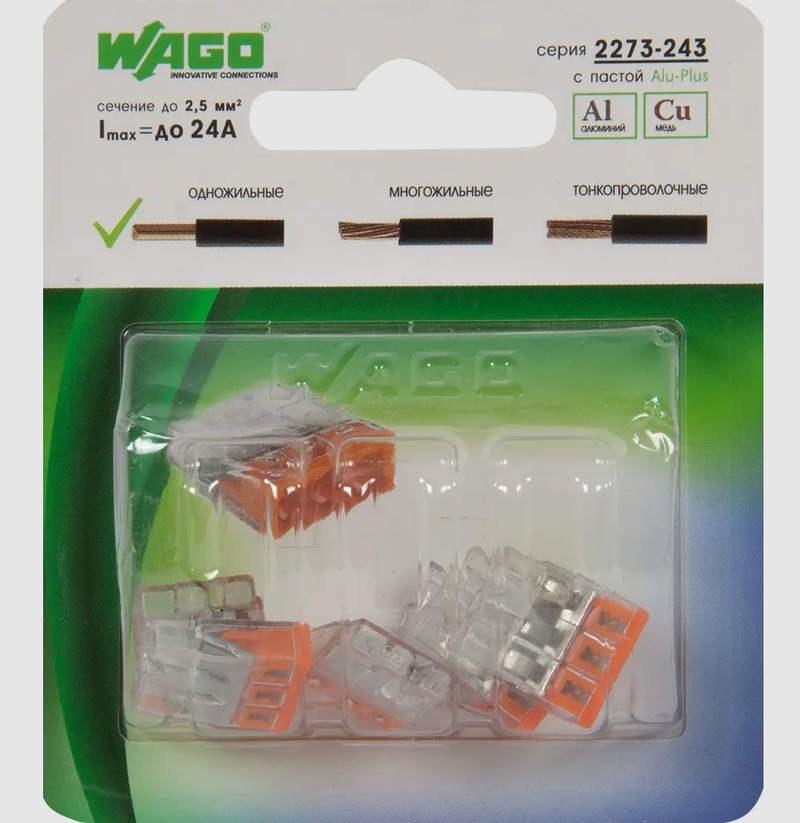

WAGO 3-х проводная с пастой — стабильный контакт при любых типах проводов

Современные требования к электромонтажу предполагают высокую надёжность соединений, универсальность и простоту установки. Среди наиболее востребованных решений выделяются клеммные соединители компании WAGO, чьи технологии охватывают широкий спектр задач в строительстве, промышленной автоматике и бытовом монтаже. Особенно актуальны модели с возможностью соединения алюминиевых и медных проводников, что решается с помощью клемм с токопроводящей пастой.

Технические характеристики

Клемма WAGO на 3 провода с пастой обычно представляет собой компактное соединительное устройство, рассчитанное на надёжное подключение алюминиевых и медных одножильных или многожильных проводов. Ниже приведены основные характеристики типичной модели:

• Номинальное напряжение: 450 В (в некоторых версиях — до 1000 В при использовании в системах постоянного тока);
• Номинальный ток: 24 А;
• Количество соединяемых проводников: 3;
• Диапазон сечений: 0,5–2,5 мм2 (для одножильных алюминиевых и медных), до 4 мм2 (в некоторых модификациях для медных);
• Материал корпуса: термостойкий нейлон с повышенной устойчивостью к возгоранию (обычно соответствует UL94 V0);
• Тип зажима: пружинный (Push-in или CAGE CLAMP в зависимости от модели);
• Наличие токопроводящей пасты: заводская заправка антиокислительной алюминиевой пастой;
• Степень защиты: IP20;
• Диапазон рабочих температур: от -35 до +85 C;
• Срок службы: не менее 20 лет при соблюдении условий эксплуатации.

Принцип работы и режимы

Основной принцип работы WAGO-клемм с пастой заключается в использовании упругих металлических зажимов, обеспечивающих стабильный контакт между проводниками независимо от внешних воздействий (вибрации, нагрев, усадка проводов). Это особенно важно при соединении алюминия, подверженного окислению и термической деформации. Паста, нанесённая в зажимные камеры, представляет собой токопроводящий антикоррозионный состав. Её функции заключаются в следующем:

• Заполнение микропустот между проводником и зажимом, что исключает образование воздушных карманов и, как следствие, зону локального перегрева;
• Препятствие окислению алюминиевых жил при длительной эксплуатации;
• Улучшение проводимости и снижение переходного сопротивления;
• Продление срока службы соединения за счёт сохранения контактных свойств в течение десятилетий.

Режим работы клемм — статический, т.е. предполагается стационарное соединение без частых перекоммутаций. Однако благодаря конструкции с рычажным или пружинным механизмом допускается многократная установка и демонтаж проводников без потери надёжности. В ряде моделей допустим монтаж под напряжением (до 50 В), что особенно важно в условиях технического обслуживания.

Особенности конструкции

Корпус клеммы выполнен из прочного самозатухающего полимера, устойчивого к ультрафиолетовому излучению, высокой температуре и механическим повреждениям. Внутри расположены пружинные контактные зажимы, изготовленные из легированной нержавеющей стали. Такая пружина обладает высокой упругостью и сохраняет стабильное давление на провод в течение всего срока службы изделия. Проводники вводятся в клемму через специальные направляющие отверстия. В моделях с боковыми рычагами пользователь вручную поднимает зажим, вставляет провод и опускает рычаг, тем самым фиксируя его. В версиях без рычага провод просто вдавливается в зажим, если его сечение и жёсткость соответствуют требуемым характеристикам (Push-in). Наличие пасты делает соединение готовым к эксплуатации сразу после монтажа, исключая необходимость самостоятельного нанесения антиокислительных составов. Дополнительные конструктивные особенности:

• Пазы под индикаторную отвертку для контроля установки;
• Гнездо для повторного тестирования (например, мультиметром);
• Цветовая маркировка для удобства идентификации фаз;
• Отсутствие необходимости в зачистке изоляции на большую длину — обычно достаточно 10–12 мм.

Области применения

Клеммы WAGO на 3 провода с токопроводящей пастой применяются в самых различных сферах. Ниже приведены основные направления:

• Электромонтаж в жилых и административных зданиях (свет, розетки, распределительные коробки);
• Соединение алюминиевых и медных проводов при частичном ремонте старой электропроводки;
• Монтаж временных соединений на строительных объектах;
• Подключение бытовой техники и осветительных приборов;
• Ремонт и модернизация распределительных щитов;
• Соединение кабелей в уличных и подвальных условиях (в коробках с защитой от влаги);
• Работа в условиях низких температур (например, в холодильных камерах или технических подпольях).

Преимущества использования WAGO-клемм с пастой

Ниже перечислены ключевые достоинства данной категории изделий:

• Возможность безопасного соединения алюминиевых проводов;
• Надёжный контакт благодаря пружинному зажиму и антикоррозионной пасте;
• Быстрая и удобная установка без инструмента;
• Многоразовость использования без потери качества зажима;
• Минимизация рисков перегрева и воспламенения;
• Компактные размеры, позволяющие экономить место в коробках и щитах;
• Готовность к применению без предварительной подготовки жил;
• Устойчивость к внешним факторам (влага, вибрация, перепады температур);
• Соответствие требованиям ГОСТ и международным стандартам безопасности.

В целом, 3-х проводные клеммы WAGO с токопроводящей пастой — это современное, надёжное и универсальное решение для электромонтажа, особенно актуальное при работе с алюминиевыми проводниками. Они сочетают в себе простоту установки, долговечность, безопасность и компактность. Благодаря инновационным конструкционным решениям и заводской заправке пастой, такие клеммы позволяют обеспечить стабильное соединение даже в самых сложных условиях эксплуатации. Выбирая продукцию WAGO, вы инвестируете в надёжность своей электрической системы на десятилетия. А приобрести качественные оригинальные изделия всегда можно в компании Олниса, где вас ждут компетентные сотрудники, выгодные цены и оперативная доставка по всей стране.
