WAGO 222-412: быстрый монтаж, надёжное соединение
Клеммник WAGO 222-412 является одним из наиболее популярных представителей серии 222 от немецкой компании WAGO Kontakttechnik. Эта серия широко применяется в электромонтаже и бытовой электрике благодаря своей универсальности, простоте использования и надежности. Модель 222-412 представляет собой двухпроводной быстрозажимной клеммник с рычажным механизмом, обеспечивающим прочное и безопасное соединение различных типов проводников — как медных, так и алюминиевых (при использовании специальной пасты).
Технические характеристики
Ниже приведены ключевые технические параметры клеммника WAGO 222-412:
- Номинальное напряжение: 400 В AC;
- Номинальный ток: до 32 А;
- Количество подключаемых проводников: 2;
- Тип клеммника: рычажной конструкции;
- Поддерживаемый диапазон сечений проводов: от 0,08 до 2,5 мм2 (многожильные), от 0,08 до 4 мм2 (одножильные);
- Рабочая температура: от -20 C до +85 C;
- Корпус: поликарбонат, негорючий материал, соответствующий UL94 V0;
- Контактный элемент: электролитическая медь с антикоррозийным покрытием;
- Степень защиты: IP20;
- Размеры: около 18,6 × 16,1 × 8,3 мм;
- Срок службы: более 100 циклов соединения/разъединения.
Особенности конструкции и принцип действия

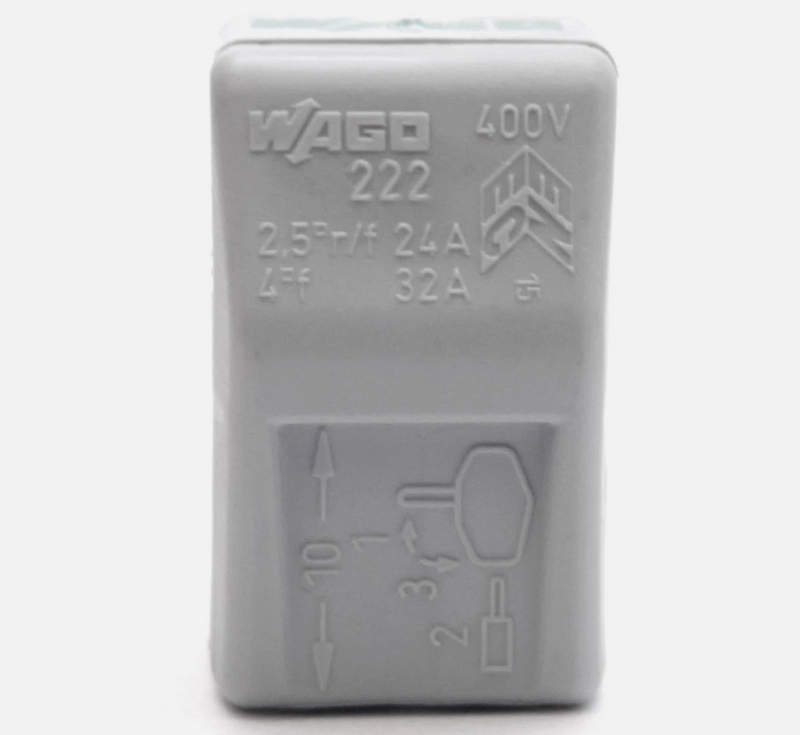

Клеммник WAGO 222-412 построен на базе технологии CAGE CLAMP, запатентованной WAGO, с применением рычажного механизма, который позволяет производить соединение без использования инструментов. Основная конструктивная особенность устройства заключается в наличии двух независимых зажимов, каждый из которых активируется собственным рычагом. Работа с клеммником осуществляется в несколько этапов. Сначала пользователь поднимает рычаг, освобождая внутренний зажимной механизм. Затем зачищенный провод (на длину 9–11 мм) вставляется в гнездо, после чего рычаг опускается в исходное положение. При этом происходит прижим проводника к токопроводящей шине внутри корпуса, обеспечивая надежный контакт с минимальным переходным сопротивлением. Такая конструкция позволяет легко и быстро подключать и отключать провода, в том числе в условиях ограниченного пространства или при проведении временных соединений. За счёт пружинной технологии достигается устойчивость к вибрациям и температурным колебаниям. Контакт сохраняет стабильность в течение всего срока службы, исключая ослабление соединения со временем. Это делает 222-412 идеальным выбором как для стационарных, так и для мобильных или временных монтажей.
Режимы эксплуатации и электрическая безопасность
Клеммники WAGO 222-412 рассчитаны на использование в цепях переменного напряжения до 400 В. При этом обеспечивается безопасная работа при токах до 32 А, что позволяет использовать их как для подключения осветительных приборов, так и в силовых цепях при соблюдении допустимых нагрузок. Применение клеммника возможно в различных средах, включая распределительные коробки, подвесные потолки, стеновые ниши и монтажные шкафы. Клемма имеет класс защиты IP20, что означает защиту от прикосновения пальцами, но не защищает от попадания воды. Поэтому установка должна производиться в защищенных от влаги местах. В случае монтажа в потенциально влажной среде рекомендуется использование герметичных распределительных коробок. Полимерный корпус клеммы устойчив к воздействию высоких температур и не поддерживает горение. Это особенно важно при эксплуатации в бытовых электросетях, где может возникать перегрев из-за перегрузок. Также при производстве клемм используются токопроводящие материалы с высокой проводимостью и устойчивостью к окислению.
Совместимость проводников и монтажные особенности
WAGO 222-412 поддерживает подключение как одножильных, так и многожильных проводников. При этом возможна работа с мягкими гибкими жилами, что особенно актуально при использовании кабелей с многожильной структурой, используемых в современном электромонтаже. Механизм зажима адаптирован для фиксации проводников различного диаметра без необходимости замены клеммы. Клемма допускает неоднородные соединения, то есть можно подключать одновременно, например, одножильный и многожильный провод. Это обеспечивает дополнительную универсальность при модернизации старых сетей и их соединении с современными элементами. Допускается многократное использование клеммника, что делает его незаменимым в монтажных работах, требующих временных подключений. Особенно востребованы такие клеммы при электромонтаже в строительстве, на стадии отделки, а также в выставочном и демонстрационном оборудовании, где часто требуется быстрая замена элементов или перенос подключения.
Области применения
Благодаря своей конструкции, удобству и надежности, клеммник WAGO 222-412 находит применение в широком спектре задач:
- Распределительные коробки жилых и коммерческих зданий;
- Подключение осветительных приборов;
- Соединение проводов в подвесных потолках;
- Модернизация и ремонт старых электросетей;
- Временные соединения на строительных площадках;
- Монтаж оборудования на выставках, ярмарках и презентациях;
- Автоматизация производственных процессов;
- Сборка электрощитов и клеммных модулей.
В целом, клеммник WAGO 222-412 — это эффективное и современное решение для быстрого, безопасного и долговечного соединения проводов без пайки и винтовых зажимов. Его использование существенно облегчает монтажные работы, снижает риск возникновения неисправностей в электрических цепях и повышает общую надежность электросистем. Благодаря своей универсальности, он широко применяется как профессиональными электриками, так и частными пользователями.
