Высокотоковые соединения с клеммой WAGO 6 мм: максимум безопасности

Современные электротехнические системы требуют надежных, безопасных и удобных решений для подключения проводников различных сечений. Одним из признанных лидеров в этой области является компания WAGO, предлагающая широкий ассортимент клеммников. Особое внимание стоит уделить клеммам, рассчитанным на подключение проводов с сечением до 6 мм2. Это универсальное решение, которое сочетает простоту монтажа, высокую надежность контакта и длительный срок службы. Клеммы WAGO на 6 мм2 используются в промышленной автоматике, распределительных щитах, освещении, системах управления и многих других сферах.

Технические характеристики

Ниже представлены ключевые технические параметры клемм WAGO для проводников сечением до 6 мм2:

• Номинальное сечение подключаемого проводника: до 6 мм2;
• Типы поддерживаемых проводников: одножильные, многожильные, многопроволочные (с наконечниками и без);
• Номинальный ток: до 41 А;
• Номинальное напряжение: до 1000 В (в зависимости от серии);
• Температурный диапазон эксплуатации: от -40 C до +85 C;
• Тип крепления проводов: пружинный зажим (Push-in CAGE CLAMP или рычажковый зажим);
• Материал токопроводящей части: луженая медь;
• Изоляционный материал корпуса: поликарбонат или полиамид с высокой стойкостью к термическим и механическим нагрузкам;
• Тип установки: на DIN-рейку (в случае клеммников), либо встраиваемое/накладное подключение (в случае монтажных клемм);
• Степень защиты: IP20 (в закрытом щитке – IP54 и выше);
• Наличие маркировочных полей: да, поддерживаются стандартные маркеры WMB, WAGOMARK и аналоги;
• Сертификация: VDE, UL, IEC, RoHS.

Особенности конструкции устройств

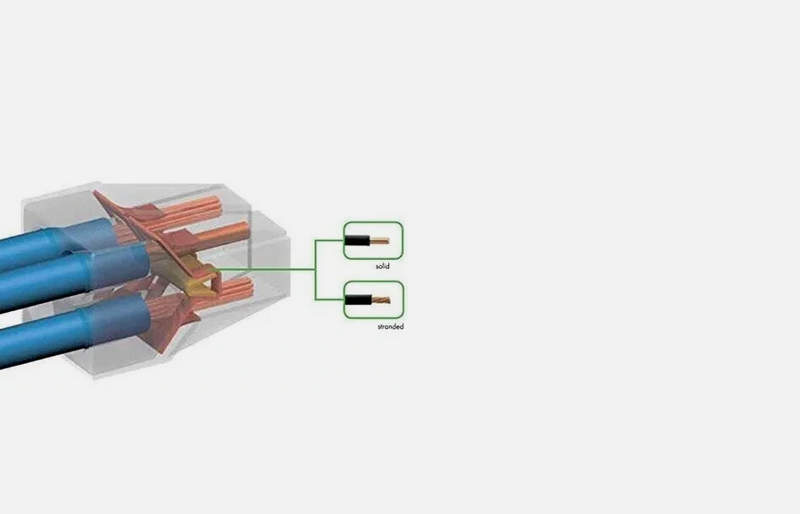

Клеммы WAGO на 6 мм2 представлены в различных исполнениях, в зависимости от серии и назначения. Наиболее распространённые варианты включают: модульные клеммники на DIN-рейку с нажимными пружинами (например, серия 2006), универсальные рычажковые клеммы (серии 221 и 222), а также монтажные зажимы для распределительных коробок. Конструкция клеммы может отличаться, но в основе всех решений WAGO лежит запатентованная технология пружинного зажима, обеспечивающая устойчивое контактное давление и защиту от ослабления со временем. В клеммах с Push-in CAGE CLAMP проводник вставляется прямо в гнездо и фиксируется автоматически за счет преднатянутой пружины. Это значительно сокращает время монтажа и исключает необходимость использования инструмента. Контактное усилие стабильно независимо от толщины провода и вибрационных нагрузок. В рычажковых клеммах (например, 221) вместо нажимной пружины используется подпружиненный механизм с рычагом, что позволяет подключать и отключать провод без инструмента. Такая конструкция особенно удобна в ограниченном пространстве и при необходимости частого демонтажа. Корпуса клемм выполнены из жаростойких полимеров, устойчивых к возгоранию и воздействию УФ-лучей. Контактные элементы изготавливаются из лужёной меди, что обеспечивает низкое переходное сопротивление и коррозионную устойчивость. Для увеличения безопасности предусмотрены защитные экраны от случайного касания токоведущих частей, а также возможность пломбировки или использования блокировочных элементов. На клеммах предусмотрены маркеры и цветовые обозначения для удобства идентификации при монтаже и последующем обслуживании.

Принцип работы

Принцип работы клемм WAGO на 6 мм2 основан на обеспечении стабильного электрического контакта за счёт пружинного или рычажкового зажима. После вставки проводника внутрь контактного узла, он прижимается с усилием к токопроводящей шине. Такое соединение исключает ослабление контакта в процессе эксплуатации, в отличие от традиционных винтовых клемм, где требуется периодическая подтяжка.Пружинный механизм обладает свойством компенсации термических расширений и сжатий, а также вибраций. Это особенно важно в условиях частого нагрева, охлаждения или механических колебаний, например, в шкафах управления, электрощитах и трансформаторных подстанциях. Электрическое сопротивление соединения остаётся постоянным на всём протяжении эксплуатации, что минимизирует тепловые потери и предотвращает нагрев контакта.

Режимы эксплуатации

Клеммы WAGO на 6 мм2 применимы в следующих режимах эксплуатации:

• Нормальный режим – стандартное подключение проводов в распределительных щитах, шкафах автоматики и системах освещения.
• Интенсивный режим – работа в условиях высокой вибрации, перепадов температур, частых коммутаций (например, на производстве).
• Полевые условия – установка в монтажных коробках на строительных площадках, при временных схемах подключения.
• Пожаробезопасный режим – в цепях противопожарной автоматики, системах дымоудаления, аварийного освещения, где требуется повышенная термостойкость.
• Модульный режим – в составе модульных шкафов и распределительных блоков, с возможностью быстрого добавления и изменения конфигурации схемы.

Области применения

Клеммы на 6 мм2 от WAGO применяются в самых разных отраслях. Ниже перечислены ключевые направления:

• Промышленная автоматизация и контроль;
• Распределительные и силовые щиты;
• Системы освещения и вентиляции;
• Щитки квартирного и этажного распределения;
• Электромонтаж в жилых и коммерческих зданиях;
• Щиты управления в машиностроении и приборостроении;
• Объекты энергетики и связи;
• Распределение питания в системах охраны и видеонаблюдения.

Таким образом, клеммы WAGO на 6 мм2 представляют собой оптимальное решение для подключения силовых и сигнальных цепей в условиях современной электроустановки. Высокий уровень надежности, удобство эксплуатации, универсальность и безопасность делают эти изделия незаменимыми в самых различных сферах промышленности и строительства. Благодаря продукции компании WAGO, монтаж и обслуживание электрических сетей становятся проще, быстрее и безопаснее.
