Высокоточный цифровой терморегулятор-датчик для универсальных систем измерения и автоматизации: DS18B20

Цифровые температурные датчики востребованы в самых разных областях — от бытовой автоматики до промышленных контрольно-измерительных систем. Их применяют там, где требуется стабильный контроль температуры, высокая точность показаний, устойчивость к электромагнитным помехам и простота интеграции в существующие устройства. Модель DS18B20, разработанная компанией Maxim Integrated, стала одним из наиболее распространённых цифровых датчиков благодаря надёжности, удобству подключения и возможности использования в многоточечных системах с большим числом сенсоров.

Технические характеристики

Ниже рассмотрим основные технические параметры:

• тип датчика — цифровой терморегулятор;
• интерфейс — однопроводная шина 1-Wire;
• диапазон измерений — от минус 55 до плюс 125 °C;
• погрешность — до ±0,5 °C в рабочем диапазоне;
• разрешение — настраиваемое от 9 до 12 бит;
• питание — 3,0…5,5 В, возможен режим паразитного питания;
• уникальный идентификатор — 64-битный код, позволяющий объединять десятки датчиков в одну сеть;

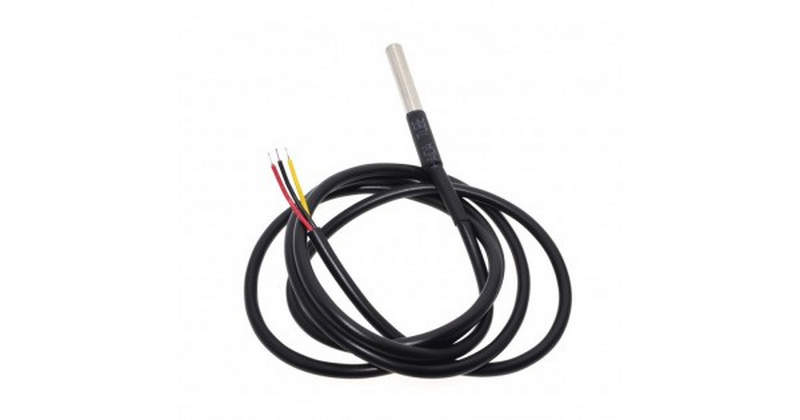

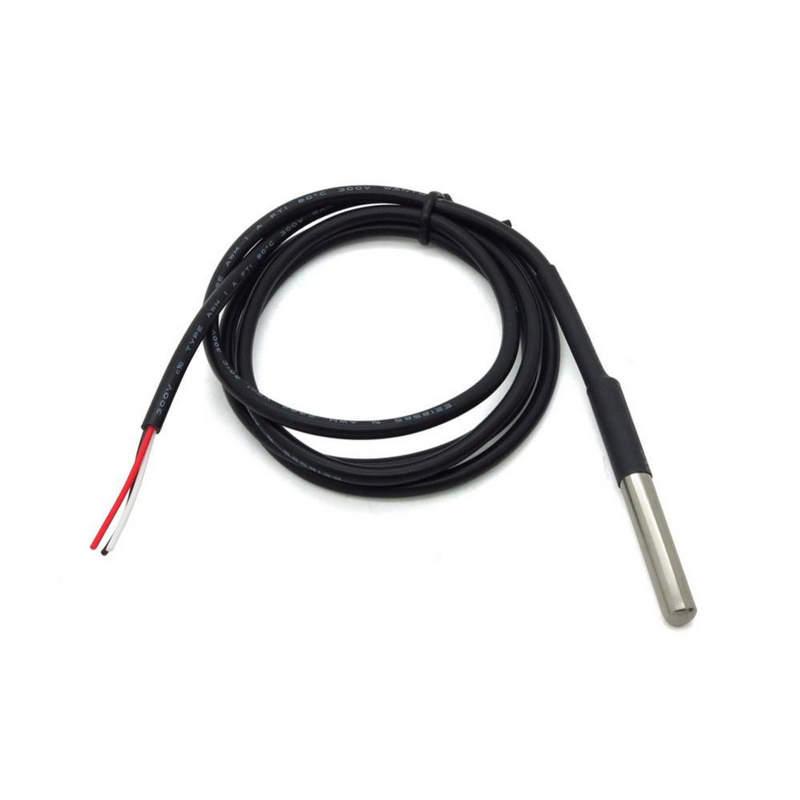

• корпус — TO-92 или влагозащищённое исполнение в кабельной термоусадке;
• память — встроенный EEPROM для хранения конфигурации.

Особенности конструкции устройства

DS18B20 представляет собой полностью цифровой измерительный модуль, который самостоятельно преобразует температуру в цифровой код, исключая появление аналоговых шумов и влияние длины линии на точность. Встроенный преобразователь и логическое ядро обеспечивают стабильность показаний и корректировку данных перед выдачей в контроллер. Однопроводной интерфейс делает подключение особенно гибким: по одной линии передаются и данные, и питание (в режиме паразитного питания), что упрощает монтаж и уменьшает количество кабелей. Каждое устройство имеет уникальный серийный номер, который позволяет адресовать сенсоры индивидуально даже при подключении большого количества датчиков в одну топологию. Герметичные исполнения DS18B20 дают возможность использовать датчик в условиях высокой влажности, при контакте с жидкостями или в системах охлаждения. Устойчивость к вибрациям и стабильность характеристик при длительных тепловых циклах обеспечивают продолжительный срок службы.

Области применения

DS18B20 используется:

• в системах умного дома и IoT-платформах;
• в котельных, системах отопления и вентиляции;
• в холодильном оборудовании и камерах хранения;
• в микропроцессорных системах мониторинга;
• в контроллерах ПЛК;
• в лабораторных установках;
• в водяных резервуарах, аквариумах, линиях охлаждения.

Компания Олниса подбирает датчики под диапазон температур, тип корпуса, особенности монтажа, консультирует по интеграции DS18B20 в схемы управления и обеспечивает оперативную доставку по всей стране. Это помогает инженерным командам быстро внедрять решения для температурного контроля и поддерживать стабильную работу систем.

Преимущества

Ключевые достоинства:

• высокая точность и цифровой интерфейс;
• простота подключения и возможность паразитного питания;
• устойчивость к шумам и помехам;
• гибкость конфигурации разрешения;
• универсальность применения;
• надёжность и длительный срок службы;
• наличие герметичных исполнений.

Таким образом, цифровой датчик-терморегулятор DS18B20 представляет собой современное решение для задач измерения температуры в широком спектре устройств. Благодаря стабильности, гибкости подключения и высокой точности он остаётся одним из наиболее востребованных компонентов для инженерных, бытовых и промышленных проектов.
