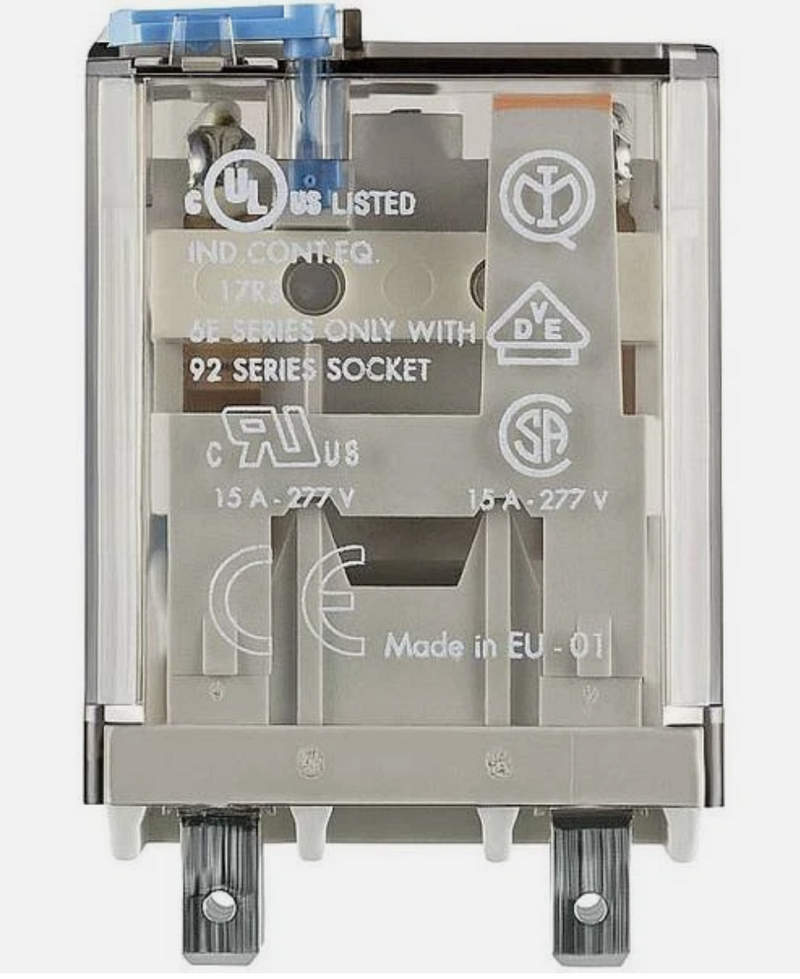

Высокая производительность реле Finder 62 в современных установках

Реле серии 62 от компании Finder представляет собой семейство электромеханических промежуточных реле, предназначенных для коммутации электрических цепей в автоматических и распределительных системах. Эти реле получили широкое распространение благодаря своей универсальности, надежности и компактным размерам. Они находят применение в различных областях промышленной автоматизации, управления освещением, HVAC-системах, контроле технологических процессов и других отраслях, где требуется дистанционное переключение цепей управления и нагрузки. Серия 62 включает в себя множество моделей, которые отличаются количеством и типом контактов, номинальными значениями тока, способами монтажа и типом подключения. Однако все они построены по общему принципу и обладают рядом сходных конструктивных и функциональных особенностей.

Технические параметры компонентов

Ниже приведены основные характеристики, характерные для большинства моделей реле серии 62:

• Номинальное напряжение катушки: 6...240 В AC/DC;
• Номинальный коммутируемый ток: 8 А, 10 А или 16 А в зависимости от модели;
• Конфигурация контактов: 1 или 2 переключающих контакта (SPDT или DPDT);
• Максимальное напряжение коммутации: до 250 В AC;
• Тип контактов: AgNi, с возможным покрытием золотом (для сигнальных цепей);
• Электрическая износостойкость: до 100 000 операций при номинальной нагрузке;
• Механическая износостойкость: до 10 000 000 операций;
• Максимальная частота срабатываний: до 3600 операций в час (в зависимости от нагрузки);
• Тип монтажа: на DIN-рейку через соответствующую розетку или на печатную плату (в зависимости от исполнения);
• Диапазон рабочих температур: от –40 C до +70 C.

Многие реле из этой серии соответствуют международным стандартам безопасности, включая VDE, UL, CSA, и могут использоваться как в европейских, так и в международных системах.

Принцип действия

Реле Finder серии 62 относится к электромеханическим устройствам, то есть работает на основе взаимодействия электрического тока и магнитного поля. Принцип действия основан на возбуждении магнитного поля в катушке реле при подаче на неё напряжения. Когда катушка намагничивается, она втягивает якорь, который механически соединен с подвижными контактами. Это приводит к изменению состояния контактов: замыканию одних и размыканию других. В момент снятия напряжения с катушки магнитное поле исчезает, и возвратная пружина возвращает якорь в исходное положение. Таким образом, происходит коммутация цепей. В зависимости от количества и типа контактов возможны следующие режимы коммутации: замыкание, размыкание или переключение нагрузки.

Режимы работы

Реле Finder серии 62 поддерживают несколько рабочих режимов в зависимости от подключения, назначения и конкретной задачи в системе автоматики:

• Импульсный режим (только при внешней логике управления) — катушка реле управляется короткими импульсами, вызывая переключение состояния.
• Непрерывный режим удержания — при подаче постоянного напряжения на катушку реле остается включенным до тех пор, пока напряжение не будет снято.
• Автоматический режим в составе схем управления — реле включается как элемент логики при достижении определенного сигнала на входе системы.

При этом важную роль играют защитные компоненты, такие как диоды подавления перенапряжений для DC-катушек, варисторы или RC-модули для AC-катушек. Они повышают надежность и увеличивают срок службы контактов.

Конструкция и внутреннее устройство

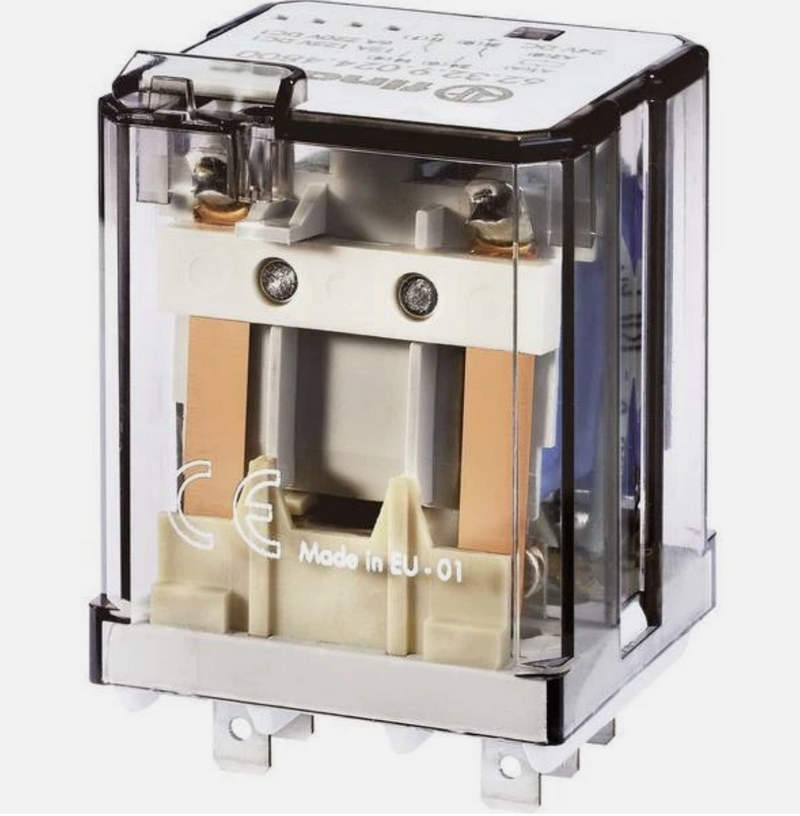

Реле Finder 62 выполнено в компактном корпусе из термостойкого пластика. Конструкция включает следующие основные элементы:

• Катушка – основа электромагнитного возбуждения, которая подключается к цепи управления;
• Якорь – подвижный металлический элемент, реагирующий на магнитное поле катушки;
• Пружина возврата – обеспечивает возврат якоря в исходное положение при снятии питания;
• Группа контактов – набор неподвижных и подвижных контактов, осуществляющих коммутацию;
• Клеммы подключения – обеспечивают присоединение внешних проводников или установку в розетку;
• В некоторых исполнениях – индикация срабатывания (неоновый или светодиодный индикатор), защита от перенапряжения, ручной флажок тестирования (в сервисных моделях).

В зависимости от модели, реле может быть совместимо с различными розетками Finder серий 90 и 94, позволяющими осуществлять удобное крепление на DIN-рейку и дополнительную установку модулей индикации или защиты.

Особенности и преимущества использования

Серия 62 от Finder предлагает ряд технических и эксплуатационных преимуществ:

• Компактность — возможность установки в условиях ограниченного пространства;
• Универсальность — широкий выбор напряжений катушек и конфигураций контактов;
• Надежность — высокие показатели механической и электрической износостойкости;
• Модульность — совместимость с различными розетками и дополнительными модулями (индикации, защиты и т.д.);
• Безопасность — соблюдение стандартов электробезопасности, устойчивость к перегрузкам и импульсным помехам;
• Удобство монтажа — возможность установки на DIN-рейку, клеммные соединения, понятная маркировка.

Области применения

Реле Finder 62 можно встретить в различных отраслях промышленности и инфраструктуры:

• Системы автоматизации зданий и управления освещением;
• Промышленное оборудование и станки;
• Системы сигнализации и охраны;
• HVAC-системы (отопление, вентиляция, кондиционирование);
• Энергетические распределительные шкафы;
• Машиностроение и транспортные системы;
• Щиты управления насосами и вентиляторами.

Универсальность и надежность реле позволяют использовать их как в бытовых, так и в промышленных условиях, обеспечивая точную и стабильную коммутацию.

Таким образом, реле серии 62 от Finder представляет собой образец высоконадежного электромеханического компонента для систем управления и автоматизации. Благодаря широкому спектру доступных исполнений, адаптивности к различным условиям эксплуатации и высокой износостойкости, эти реле заслуженно занимают место в автоматических системах по всему миру. Простота конструкции, эффективность и гибкость в применении делают Finder 62 оптимальным выбором для инженеров и проектировщиков электрических систем различной сложности.
