Высокая нагрузочная способность реле Finder 40.61 16A

Промежуточные электромеханические реле серии Finder 40.61 на 16 ампер являются универсальными элементами автоматизации, широко применяемыми в различных схемах управления, защиты, индикации и коммутации. Это устройство относится к классу миниатюрных реле общего применения, отличающихся высокой надежностью, компактностью и возможностью работы в широком диапазоне напряжений. Благодаря высокой коммутируемой нагрузке (до 16 А), реле 40.61 эффективно используется в промышленности, системах освещения, HVAC-установках, бытовом оборудовании и распределительных щитах.

Технические характеристики

Ниже приведены основные технические параметры реле Finder 40.61 на 16 А:

• Номинальный ток контакта: 16 А;
• Конфигурация контактов: 1 переключающий (SPDT);
• Максимальное коммутируемое напряжение: 250 В AC / 30 В DC;
• Номинальное напряжение катушки: варианты исполнения включают 12 В, 24 В, 48 В, 110 В, 230 В (AC или DC);
• Тип катушки: AC или DC в зависимости от модификации;
• Механический ресурс: более 10 миллионов циклов;
• Электрический ресурс: до 100 000–150 000 коммутаций при номинальной нагрузке;
• Материал контакта: AgNi или AgSnO2 (в зависимости от модели);
• Тип подключения: через розетки серии 95 (с винтовыми или пружинными клеммами);
• Температурный диапазон эксплуатации: от –40 до +85 C;
• Изоляция между катушкой и контактами: до 6 кВ;
• Степень защиты: IP20 (внутри розетки), при использовании крышки – до IP40;
• Монтаж: на DIN-рейку через розетку или в печатную плату (в пайке);
• Габаритные размеры: около 29×12.4×25 мм.

Принципы и режимы работы

Реле Finder 40.61 представляет собой электромеханическое устройство, в основе которого находится катушка и подвижный якорь с контактной группой. При подаче напряжения на катушку внутри реле формируется магнитное поле, которое притягивает якорь. В результате контактная группа изменяет свое состояние: происходит замыкание одной цепи и размыкание другой (в случае с переключающим контактом). После снятия напряжения с катушки возвратная пружина возвращает якорь в исходное положение. Это обеспечивает обратный переход контактов — выключение или переключение цепей. Такой простой принцип позволяет управлять мощными нагрузками через маломощные управляющие сигналы.

Реле Finder 40.61 может работать в различных режимах в зависимости от характеристик катушки и конфигурации контактов:

• Постоянная работа. Реле включается и остается в замкнутом положении до тех пор, пока на катушку подается напряжение. Такой режим используется, например, в системах удержания или длительного управления нагрузками.
• Импульсное включение. Катушка питается кратковременно, только для переключения состояния реле. Далее удержание может обеспечиваться внешней фиксацией (например, при использовании дополнительного реле фиксации или памяти).
• Режим прерывания (аварийный). В системах автоматической защиты реле может быть включено в цепь так, чтобы срабатывать при превышении определенного значения тока, напряжения или температуры. В этом случае реле работает как элемент отключения нагрузки.
• Режим дистанционного управления. При подключении к микроконтроллерам, ПЛК или внешним кнопкам реле управляется слаботочным цифровым сигналом, обеспечивая коммутацию мощных цепей.
• Работа с таймером или логикой. Возможно использование реле в схемах с задержкой времени (через внешние модули или логические блоки), где включение или отключение происходит с временным интервалом, регулируемым внешней логикой.

Особенности конструкции устройства

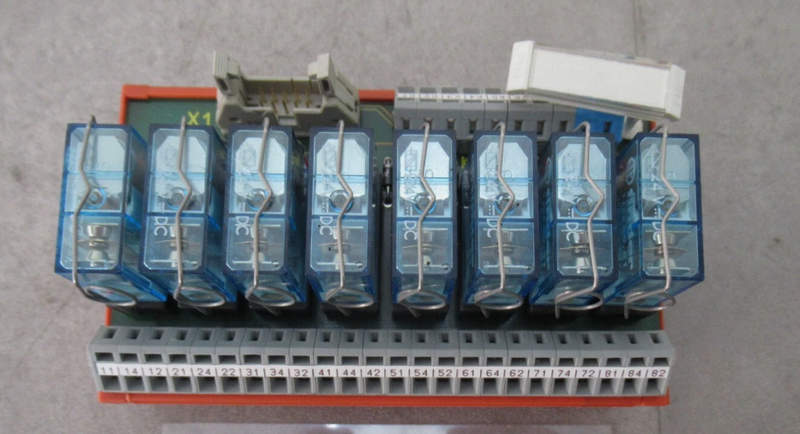

Реле Finder 40.61 выполнено в компактном пластиковом корпусе с высокой степенью изоляции. Внутри размещены: обмотка катушки, магнитопровод, подвижный якорь, пружинный возвратный механизм и контактная группа, выполненная из серебросодержащего сплава. Варианты исполнения предусматривают разную чувствительность катушки, позволяющую работать от как переменного, так и постоянного тока. Устройство оснащено одним переключающим контактом, что позволяет применять его в логике «включить/выключить» и «переключить нагрузку». Механизм крепления рассчитан на установку в стандартную розетку, совместимую с DIN-рейкой, либо может устанавливаться на печатную плату при соответствующем исполнении. Некоторые модификации оснащаются индикатором срабатывания (LED), защитным диодом или варистором. Дополнительные аксессуары, такие как удерживающие пружины, модули подавления помех, светодиодные индикаторы состояния или тестовые кнопки, расширяют функциональные возможности реле и облегчают техническое обслуживание.

В целом, реле Finder 40.61 на 16 А — это универсальное, надежное и долговечное решение для широкого спектра задач в сфере автоматизации, электроснабжения и управления нагрузками. Благодаря высокому току контакта, совместимости с различными типами розеток и простоте монтажа, оно успешно применяется в промышленных и бытовых системах. Простой принцип действия, высокая износостойкость и поддержка дополнительных модулей делают его удобным в эксплуатации и обслуживании. При выборе качественного реле для ответственных цепей управления стоит обратить внимание на модель 40.61 как проверенное и эффективное устройство европейского качества.
