Высокая эффективность реле Finder 46.52 9.024 0040 в цепях

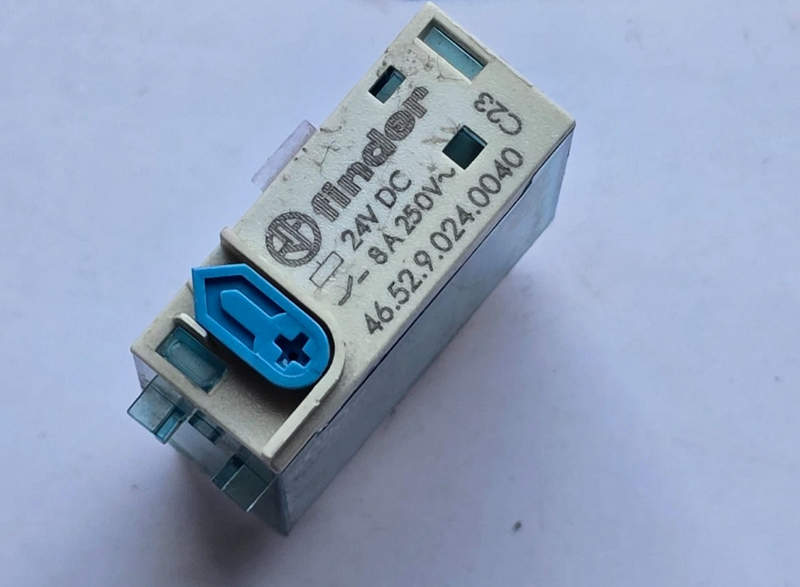

Реле Finder 46.52 9.024 0040 представляет собой надежное электромеханическое промежуточное реле, предназначенное для коммутации электрических цепей в промышленной, коммерческой и бытовой автоматике. Оно относится к серии 46 компании Finder, которая известна качественными изделиями с высокой механической и электрической износостойкостью. Данный компонент находит применение в различных схемах управления, сигнализации, защиты, благодаря универсальной конструкции, наличию сменной катушки на 24 В постоянного тока и контактной группе на 2 переключающих контакта.

Технические характеристики

Реле Finder 46.52 9.024 0040 обладает рядом характеристик, определяющих его эксплуатационные возможности:

• Номинальное напряжение катушки: 24 В DC;
• Тип катушки: постоянного тока (DC);
• Сопротивление катушки: порядка 650 Ом;
• Мощность катушки: около 0,9 Вт;
• Тип контактной группы: 2 переключающих контакта (2CO);
• Максимальный коммутируемый ток: 8 А на каждый контакт;
• Номинальное коммутируемое напряжение: до 250 В AC;
• Электрическая износостойкость: более 100 000 операций при номинальной нагрузке;
• Механическая износостойкость: более 10 миллионов циклов;
• Материал контактов: сплав на основе серебра (AgNi);
• Изоляция между катушкой и контактами: ≥ 4 кВ;
• Тип подключения: через стандартную розетку (например, 95.05 или 95.75);
• Температурный диапазон эксплуатации: от −40 до +70 C;
• Индикация состояния: наличие светодиода (в данной модификации 0040);
• Диэлектрическая прочность: до 6 кВ между открытыми контактами.

Эти параметры позволяют использовать реле в ответственных цепях управления, требующих стабильной коммутации при низком энергопотреблении и высоком уровне электрической прочности.

Принцип работы

Принцип действия электромеханического реле Finder 46.52 основан на работе электромагнитной системы, преобразующей электрическую энергию в механическое движение для замыкания или размыкания цепи. Когда на обмотку катушки подается постоянное напряжение 24 В, возникает магнитное поле, которое притягивает якорь (подвижную часть) к сердечнику. Якорь соединен с контактной системой и при его перемещении переключаются контактные группы: один контакт замыкается, другой — размыкается. При отключении напряжения на катушке магнитное поле исчезает, возвратная пружина возвращает якорь и контакты в исходное положение. Таким образом, устройство осуществляет коммутацию двух независимых цепей по сигналу с одной управляющей линии. Данный принцип позволяет реализовать схемы с электрической изоляцией управляющей и силовой части, что особенно важно при проектировании систем промышленной автоматизации.

Режимы работы

Реле Finder 46.52 9.024 0040 может функционировать в следующих режимах:

• Нормально обесточенное состояние (NC/NO): при отсутствии питания на катушке одна группа контактов остается замкнутой (NC), вторая — разомкнутой (NO);
• Рабочее состояние при подаче сигнала на катушку: происходит переключение контактов, NC размыкается, NO замыкается;
• Импульсный режим: при кратковременной подаче управляющего сигнала происходит кратковременное переключение контактов;
• Циклический режим (при внешнем таймере): реле включается и выключается по заданному алгоритму с определенной частотой, используется в автоматике;
• Дублирующий режим: две или более реле работают синхронно для повышения надежности коммутации при параллельной нагрузке.

Работа в этих режимах может реализовываться как в ручных, так и в автоматических системах с применением дополнительных модулей, таймеров, контроллеров и логических блоков.

Преимущества реле Finder 46.52 9.024 0040

К числу ключевых достоинств данной модели можно отнести:

• Компактные габариты и удобство установки;
• Надежная работа в широком температурном диапазоне;
• Наличие индикации состояния катушки;
• Высокая коммутационная способность до 8 А на канал;
• Совместимость с промышленными стандартами по монтажу;
• Механическая долговечность до 10 млн срабатываний;
• Электрическая прочность и безопасность;
• Универсальность применения в разных отраслях;
• Широкая номенклатура аксессуаров и розеток;
• Простота замены и обслуживания.

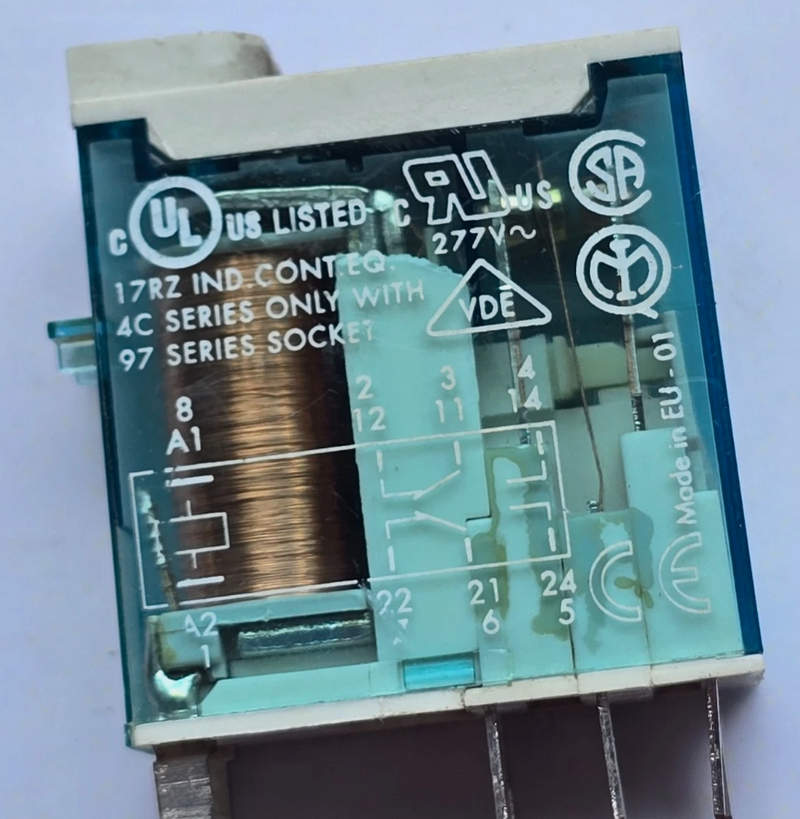

Особенности конструкции устройства

Реле Finder 46.52 9.024 0040 выполнено в компактном корпусе шириной 15,7 мм, что удобно для плотной установки в распределительных шкафах и щитах автоматизации. Его монтаж осуществляется на розетку DIN-рейки, обеспечивающую быструю замену без необходимости отсоединения проводов. Пластиковый корпус реле устойчив к механическим воздействиям и соответствует стандартам пожаробезопасности. Встроенный светодиод позволяет оперативно определить состояние катушки — включена или нет, что особенно удобно при наладке и диагностике. Контактная система на основе серебра гарантирует надежную коммутацию даже при низких токах или высоком количестве операций. Подвижная часть механизма оснащена демпфером, что снижает вибрации и шумы при срабатывании. Благодаря высокой изоляции и защите от перенапряжений реле можно использовать в промышленных сетях с импульсными помехами. Реле также совместимо с дополнительными аксессуарами — модулями индикации, защитными варисторами и RC-цепями, повышающими устойчивость к перенапряжениям и удлиняющими срок службы.

Области применения

Реле Finder 46.52 9.024 0040 используется в разнообразных сферах автоматики и электротехники. Ниже приведены основные направления его применения:

• Системы управления освещением;
• Промышленная автоматизация и логика управления;
• Оборудование HVAC (отопление, вентиляция, кондиционирование);
• Автоматические системы управления двигателями;
• Коммутация нагрузки в щитах автоматики;
• Сигнальные цепи и аварийная сигнализация;
• Системы распределения электроэнергии;
• Сельскохозяйственные и тепличные автоматические системы;
• Промышленные линии сборки и конвейеры;
• Системы логического реле/контроллера с дискретным выходом.

Таким образом, реле Finder 46.52 9.024 0040 — это универсальное и надежное решение для реализации цепей управления, сигнализации и автоматизации в системах различного назначения. Его продуманная конструкция, широкие технические возможности и совместимость с другими компонентами делают его востребованным элементом в электротехнических проектах.
