Высокая эффективность и стабильность: реле Finder 40.52 9.012 0000

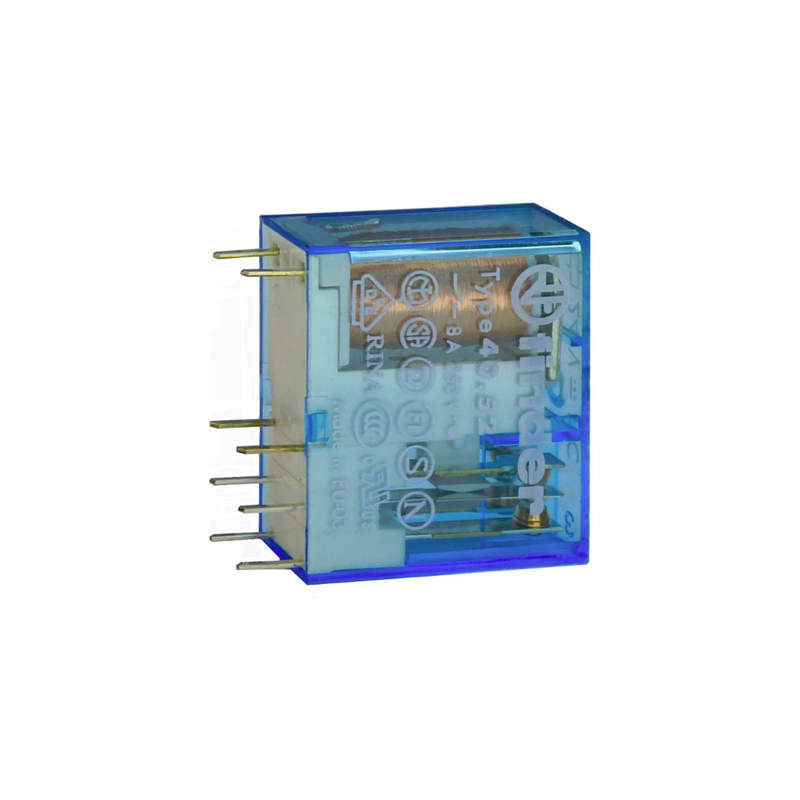

Реле Finder 40.52 9.012 0000 представляет собой двухконтактное электромеханическое промежуточное реле, широко применяемое в системах автоматизации, управления и защиты различных электротехнических объектов. Оно входит в серию 40 от итальянского производителя Finder, которая известна своей универсальностью, компактностью и надёжностью. Реле данной модели отличается компактными габаритами, высокой коммутационной способностью и удобством монтажа на печатную плату или с помощью специальных аксессуаров. Это реле предназначено для выполнения функции электрической коммутации в цепях постоянного или переменного тока, обеспечивая надёжное замыкание и размыкание контактов при подаче управляющего сигнала.

Технические характеристики

Реле Finder 40.52 9.012 0000 обладает следующими основными техническими параметрами:

• Тип катушки: стандартная, низковольтная;
• Сопротивление катушки: примерно 320 Ом при 20C;
• Потребляемая мощность катушки: около 0,45 Вт;
• Конфигурация контактов: 2 переключающих контакта (2PDT – double pole double throw);
• Номинальный ток через контакты: до 8 А на каждый канал;
• Максимальная коммутационная мощность: до 2000 ВА (при AC) или до 192 Вт (при DC);
• Материал контактов: сплав AgNi (серебро-никель);
• Механический ресурс: более 10 000 000 циклов;
• Изоляция между катушкой и контактами: ≥ 4 кВ;
• Время срабатывания: не более 10 мс;
• Время отпускания: не более 5 мс;
• Рабочий температурный диапазон: от –40 до +85 C;
• Тип монтажа: на печатную плату (PCB) или через адаптер на DIN-рейку.

Дополнительно предусмотрена совместимость с различными аксессуарами: держателями, модулями индикации, варисторами, диодами защиты и т.д.

Особенности конструкции

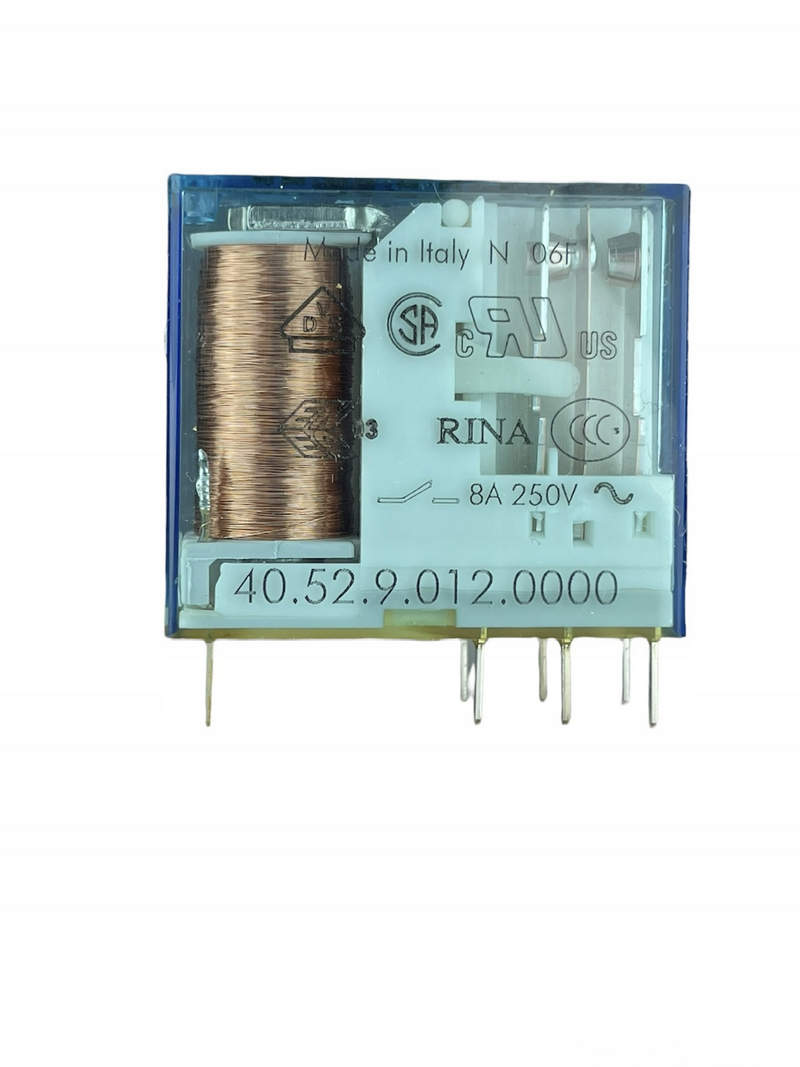

Реле Finder 40.52 9.012 0000 выполнено в компактном корпусе из термостойкого пластика, устойчивого к механическим и температурным воздействиям. Благодаря модульному дизайну и прозрачному корпусу, обеспечивается визуальный контроль состояния контактов. Катушка реле и якорь размещены в защищённой полости, изолированной от контактной группы, что повышает надёжность и электробезопасность устройства. Контактная система спроектирована таким образом, чтобы выдерживать частые циклы коммутации с минимальным износом. Применение AgNi-контактов обеспечивает высокую стойкость к искрообразованию и коррозии, а также малое переходное сопротивление. Благодаря стандартной распиновке и соответствию габаритным требованиям DIN, реле легко интегрируется в различные системы и может использоваться как в новом оборудовании, так и при модернизации существующих установок.

Режимы работы устройства

Реле Finder 40.52 9.012 0000 может функционировать в двух основных режимах: обесточенном (выключенном) и с активной катушкой (включённом):

• Обесточенный режим: В этом состоянии катушка реле не получает напряжения, и подвижный контакт удерживается в положении покоя за счёт возвратной пружины. В этом положении одна группа контактов находится в состоянии разомкнуто, а другая — замкнуто. Это положение является исходным или «нормальным» (NC/NO — normally closed/normally open).
• Активный режим (при подаче напряжения на катушку): При подаче на катушку напряжения 12 В DC создаётся магнитное поле, которое втягивает якорь. При этом подвижный контакт переходит в противоположное положение — замыкая одну цепь и размыкая другую. Это переключающее действие и есть основная функция реле.

Реле способно работать в режиме многократной коммутации без значительного износа, что делает его пригодным для задач с высокой частотой включения/выключения. За счёт быстрого срабатывания и отпускания обеспечивается стабильная и предсказуемая работа во временных и логических цепях.

Принцип действия

Принцип работы реле Finder 40.52 9.012 0000 основан на взаимодействии магнитного поля и механического движения контактной группы. Последовательность работы такова:

• На управляющие выводы катушки подаётся напряжение 12 В постоянного тока.
• Катушка генерирует магнитное поле, которое притягивает якорь, преодолевая силу возвратной пружины.
• Якорь перемещает подвижную систему контактов, переводя их из одного положения в другое.
• При прекращении подачи напряжения магнитное поле исчезает, и возвратная пружина возвращает контактную систему в исходное состояние.

Таким образом, входной сигнал напряжения управляет механическим переключением силовой цепи, обеспечивая гальваническую развязку между управляющей и коммутируемой цепями. Это особенно важно для защиты чувствительных электронных компонентов от высоковольтных помех.

Области применения

Реле Finder 40.52 9.012 0000 используется в самых разных отраслях и типах оборудования. Ниже представлены ключевые направления применения:

• Автоматизация зданий (системы освещения, вентиляции, жалюзи);
• Промышленное оборудование (станки, шкафы управления, интерфейсные модули);
• Системы сигнализации и охраны (контроль доступа, тревожные системы);
• Бытовая техника (сигнализация, насосные станции, блоки управления);
• Телекоммуникационные установки (вспомогательные цепи и защита линий);
• Оборудование ВВОД/ВЫВОД для программируемых логических контроллеров;
• Инфраструктурные решения (железнодорожные установки, энергетика);
• Лабораторные стенды и учебные макеты.

Компактность, удобство монтажа и широкие электрические параметры позволяют использовать реле в различных условиях эксплуатации, включая уличные шкафы, климатические установки и производственные линии.

Преимущества реле Finder 40.52 9.012 0000

Ниже представлены ключевые достоинства данной модели:

• Компактный корпус и универсальный монтаж;
• Широкий температурный диапазон эксплуатации;
• Надёжная контактная группа на ток до 8 А;
• Простота интеграции в логические и временные схемы;
• Высокий механический и электрический ресурс;
• Электрическая изоляция между катушкой и контактами ≥ 4 кВ;
• Совместимость с аксессуарами Finder (модули индикации, варисторы, диоды);
• Низкое энергопотребление катушки (≈0,45 Вт);
• Прозрачный корпус для визуального контроля;
• Соответствие международным стандартам качества.

Таким образом, реле Finder 40.52 9.012 0000 — это надёжный и универсальный компонент для реализации функций коммутации в автоматизированных и бытовых системах. Благодаря сочетанию высокой надёжности, компактных размеров и гибких возможностей монтажа, оно заслуженно занимает одно из ведущих мест в линейке промежуточных реле. Современные инженерные решения, заложенные в конструкцию устройства, позволяют обеспечить стабильную и безопасную работу в широком диапазоне условий.
