Высокая долговечность и качество работы реле Finder 46.61 9.024 0040

Промежуточные реле занимают важное место в системах автоматизации и управления, обеспечивая коммутацию различных электрических цепей. Одним из таких решений является реле Finder 46.61 9.024 0040 — модель, сочетающая компактные размеры, широкую функциональность и высокую надежность. Оно применяется в различных отраслях промышленности, а также в распределительных щитах и системах автоматизации зданий. Реле данной серии отличается модульным исполнением и может устанавливаться как отдельно, так и в составе сборок.

Технические характеристики

Ниже перечислены ключевые параметры Finder 46.61 9.024 0040:

• Номинальное напряжение катушки: 24 В DC.
• Тип катушки: постоянного тока (DC).
• Диапазон допустимых напряжений: ±10% от номинала.
• Номинальный ток катушки: порядка 20–25 мА.
• Мощность потребления: до 0.6 Вт.
• Конфигурация контактов: 1 переключающий контакт (1CO, SPDT).
• Максимальный коммутируемый ток: 16 А при 250 В AC.
• Коммутационная способность: до 4000 ВА (AC1), до 150 Вт (DC1).
• Электрическая износостойкость: более 100 000 циклов при номинальных нагрузках.
• Механическая износостойкость: более 10 млн циклов.
• Изоляция между катушкой и контактами: ≥6 кВ.
• Время срабатывания: около 10 мс.
• Время отпускания: около 5 мс.
• Тип крепления: на розетку (серия 95), возможен монтаж на DIN-рейку.
• Рабочая температура: от -40C до +70C.
• Материал контактов: сплав на основе серебра (AgSnO2).
• Соответствие стандартам: EN 61810, UL, VDE.

Особенности конструкции и исполнения

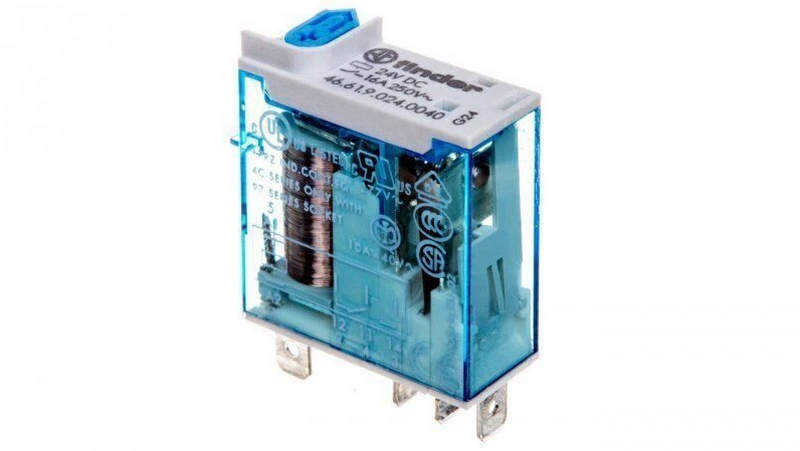

Реле Finder 46.61 9.024 0040 представляет собой модульное устройство с габаритной шириной 15.7 мм, что позволяет экономить место в шкафах автоматики. Его корпус изготовлен из высококачественного термостойкого пластика, устойчивого к механическим воздействиям и перегреву. Прозрачная крышка облегчает визуальный контроль положения контактов и движения якоря. Контактная система включает один переключающий контакт, выполненный из легированного серебра с добавлением оксида олова, что повышает устойчивость к износу и дуговому воздействию при размыкании. Реле может использоваться как для коммутации активных нагрузок (нагреватели, лампы накаливания), так и индуктивных (катушки, электродвигатели небольшой мощности). Катушка постоянного тока снабжена защитным диодом, устраняющим выбросы напряжения при отключении, что особенно важно при работе с чувствительной электронной нагрузкой. Благодаря полярности на обмотке, необходимо учитывать правильность подключения к источнику питания: реле не сработает при обратном напряжении. На лицевой панели реле предусмотрен индикатор состояния (LED), упрощающий отладку и диагностику: при подаче напряжения на катушку индикатор загорается. Это позволяет быстро определить, находится ли реле в активном состоянии. Монтаж реле осуществляется в соответствующую розетку серии Finder 95. Основное преимущество — возможность быстрой замены без демонтажа проводки. Некоторые розетки комплектуются защелкой для крепления на DIN-рейку, что удобно для использования в распределительных щитах. Также предусмотрено наличие дополнительных аксессуаров: маркировочные таблички, модули подавления перенапряжений (RC, варисторы) и т.д.

Принципы работы

Принцип действия Finder 46.61 9.024 0040 основан на классической электромагнитной схеме. При подаче напряжения 24 В на катушку, в ней создаётся магнитное поле, которое притягивает подвижный якорь. Это движение приводит к изменению положения контактной группы: переключающий контакт переходит из нормально замкнутого положения (NC) в нормально разомкнутое (NO), замыкая новую цепь. После снятия напряжения с катушки магнитное поле исчезает, возвратная пружина возвращает якорь в исходное состояние, восстанавливая первоначальную коммутацию. Реле может работать в двух состояниях:

• Обесточенное состояние (катушка без напряжения): контактная группа находится в исходной позиции — замкнут контакт NC и разомкнут NO.
• Возбужденное состояние (катушка под напряжением): срабатывает магнитная система, замыкается контакт NO, контакт NC размыкается.

Данный принцип прост, но эффективен. Он позволяет реле работать в режиме промежуточного элемента — передавать сигналы, управлять логикой или коммутацией мощных цепей через маломощные управляющие сигналы.

Режимы применения и функции

Реле Finder 46.61 9.024 0040 может использоваться в следующих режимах и конфигурациях:

• Режим переключения управляющих цепей. Используется в логических блоках и системах автоматизации, где требуется подача или снятие сигнала в зависимости от управляющего импульса.
• Режим интерфейса между контроллером и нагрузкой. В случаях, когда ПЛК или микроконтроллер выдает маломощный сигнал, реле служит интерфейсом, усиливающим мощность до уровня, достаточного для питания исполнительного устройства (например, электромагнитного клапана).
• Режим изоляции цепей. Обеспечивает гальваническую развязку между низковольтными управляющими цепями и высоковольтными силовыми цепями.
• Режим коммутации силовой нагрузки. При использовании контакта 16 А возможно прямое управление такими нагрузками, как лампы, ТЭНы, вентиляторы и электродвигатели небольшой мощности.
• Режим таймерного реле (при подключении через внешний таймер или модуль логики). Хотя само реле не обладает встроенным таймером, оно может включаться в схемы, где отсчёт времени осуществляется внешними средствами, и реле выполняет механическую коммутацию по команде.

В целом, реле Finder 46.61 9.024 0040 представляет собой универсальный и надежный элемент коммутационной техники, способный эффективно работать в различных схемах управления и автоматики. Его характеристики позволяют использовать устройство как в бытовых, так и в промышленных установках. Благодаря высокой надежности, длительному ресурсу и простоте монтажа, реле этой серии заслуженно пользуется популярностью среди разработчиков электрических схем и проектировщиков систем автоматизации.
