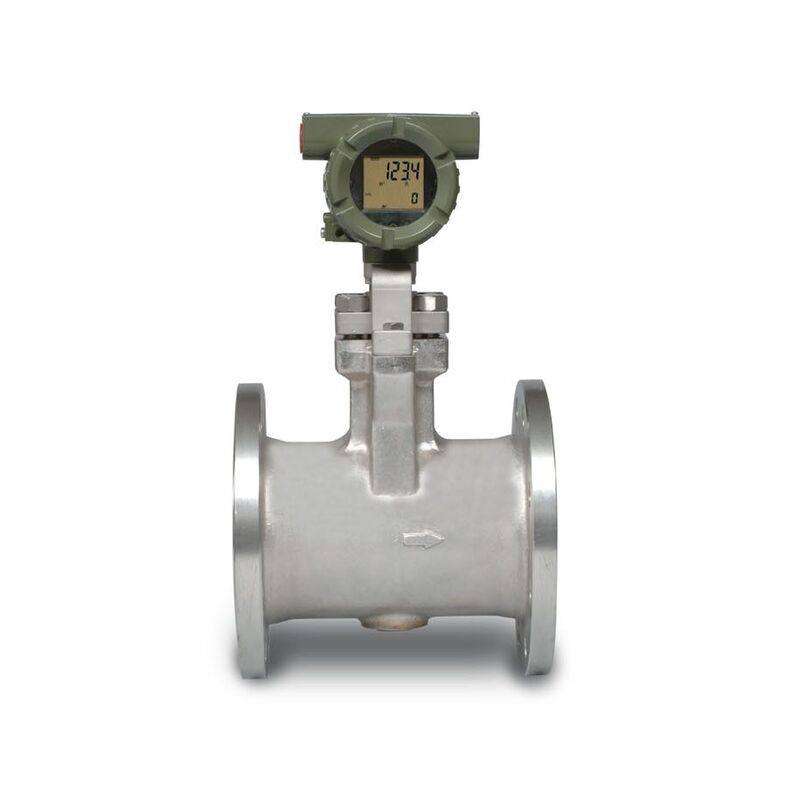

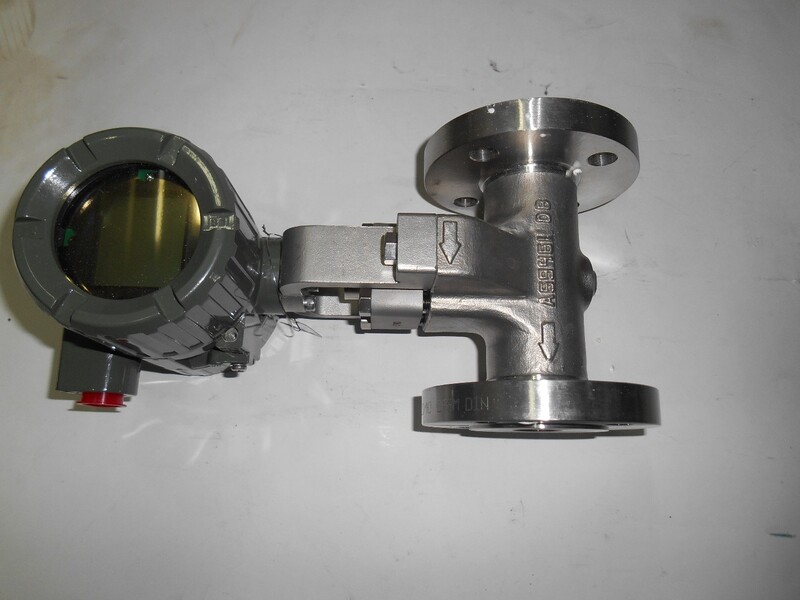

Вихревой расходомер Yokogawa: высокоточная диагностика потока в промышленности
Современные задачи автоматизации и контроля технологических процессов требуют точного, стабильного и надёжного измерения расхода. Одним из наиболее эффективных решений в этой области являются вихревые расходомеры, обладающие высокой устойчивостью к перепадам давления и температур, а также минимальной подверженностью загрязнению. Японская компания Yokogawa выпускает вихревые расходомеры, сочетающие инновационные технологии измерения с прочной конструкцией и долговечностью. Эти приборы особенно востребованы в отраслях, где важны точность измерений, минимизация простоев и устойчивость к агрессивной среде.
Технические характеристики
Ниже рассмотрим ключевые технические параметры вихревых расходомеров Yokogawa:
- Диапазон измерения расхода: от 0,5 до 10000 м³/ч (в зависимости от диаметра трубы);
- Диаметры условного прохода: от DN15 до DN200 и более;
- Диапазон температур: от –200 до +450 °C;
- Рабочее давление: до 40 МПа;
- Точность измерения: ±0,75 % от измеренного значения (типовое значение);
- Материалы корпуса: нержавеющая сталь, Hastelloy, титан;
- Протоколы связи: HART, FOUNDATION Fieldbus, Modbus, Profibus;
- Питание: 24 В DC, автономное питание для моделей с автономной регистрацией;
- Взрывозащищённое исполнение по ATEX, IECEx;
- IP-защита до IP67 или IP68 (по запросу);
- Возможность измерения расхода жидкостей, газов и пара.
Особенности конструкции устройств
Конструкция вихревых расходомеров Yokogawa основывается на принципе формирования вихрей Кармана за телом обтекания, расположенным внутри проточной части. Вихри вызывают изменения давления, фиксируемые пьезоэлектрическим или емкостным сенсором. Сенсор расположен в зоне, минимально подверженной эрозии и вибрациям, что гарантирует долговечность и точность. Приборы оснащаются встроенными температурными и, при необходимости, давлением модулями, что позволяет автоматически компенсировать измерения. Корпус имеет антикоррозионную защиту, сварные швы проходят тщательный контроль качества, а вся электронная часть размещена в герметичном отсеке с возможностью замены без снятия устройства с трубопровода. Интерфейс прибора удобен для локальной настройки, а удалённый доступ позволяет интегрировать его в любые SCADA или DCS-системы.
Области применения
Вихревые расходомеры Yokogawa находят применение в следующих технологических областях:
- Паровые системы в энергетике и на промышленных предприятиях;
- Измерение расхода насыщенного и перегретого пара;
- Контроль расхода газа в системах отопления и вентиляции;
- Нефтехимия, химическое производство, агрессивные среды;
- Водоснабжение и учёт технической воды;
- Производство пищевых продуктов и напитков;
- Линии транспортировки природного газа и сжатого воздуха;
- Охлаждающие контуры в металлургии и машиностроении.
Компания "Олниса" является надёжным партнёром в поставке контрольно-измерительных приборов и систем автоматизации. Благодаря собственным техническим специалистам, "Олниса" предоставляет квалифицированные консультации по подбору вихревых расходомеров Yokogawa под конкретные условия эксплуатации. География поставок охватывает всю территорию России, включая удалённые регионы. Все приборы поставляются с полным комплектом документации, а сервисная поддержка осуществляется оперативно и профессионально.
Преимущества
Ключевыми особенностями вихревых расходомеров Yokogawa и сервиса от "Олниса" являются:
- Высокая точность измерений при любых режимах потока;
- Отсутствие подвижных частей, что снижает износ и увеличивает ресурс;
- Устойчивость к вибрациям, агрессивным средам и высоким температурам;
- Совместимость с современными цифровыми системами управления;
- Низкие требования к обслуживанию и калибровке;
- Удобство монтажа и настройки;
- Широкий модельный ряд и наличие специальных исполнений;
- Профессиональные консультации по выбору оборудования от "Олниса";
- Быстрая доставка и сопровождение по всей России;
- Официальная гарантия и сервисная поддержка.
Таким образом, вихревые расходомеры Yokogawa — это оптимальное сочетание высокой точности, надёжности и технологичности. Их устойчивость к сложным условиям эксплуатации делает их востребованными на объектах с повышенными требованиями к контролю расхода.
