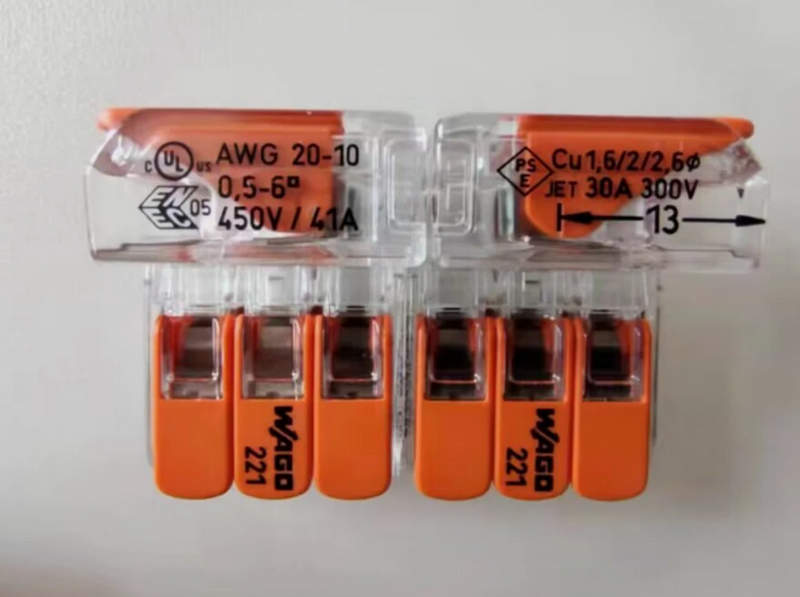

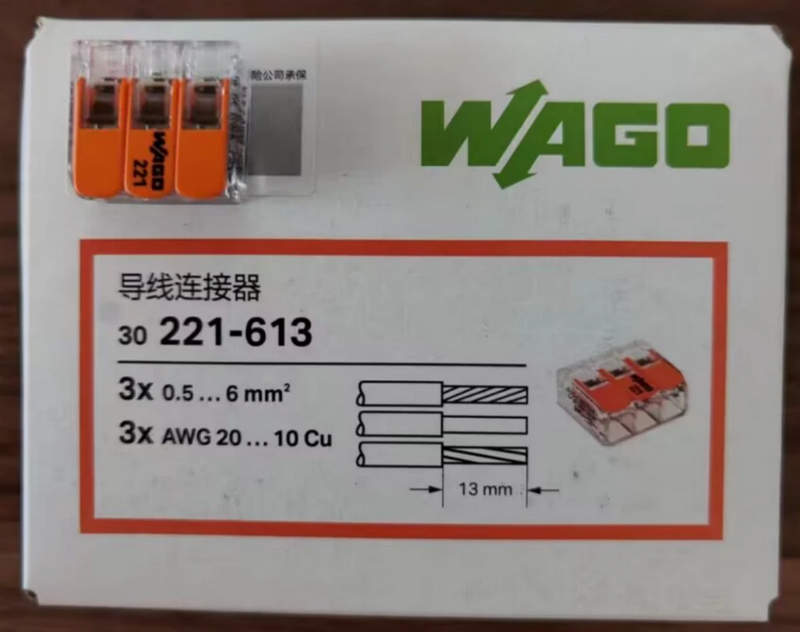

Ускорьте работу: клеммы WAGO 221-613 с удобным рычажным механизмом

Клеммы являются неотъемлемой частью современной электротехнической и промышленной инфраструктуры. Надёжность, компактность, простота установки и повторного использования — ключевые параметры, которыми должны обладать современные соединительные компоненты. Одним из эталонов в этой области признана серия WAGO 221, в частности модель 221-613. Данная клемма представляет собой трёхпроводное соединительное устройство с универсальной посадкой для одножильных и многожильных проводников, обеспечивая надёжный контакт и высокую безопасность эксплуатации в различных условиях.

Технические характеристики

WAGO 221-613 относится к категории компактных самозажимных клемм, предназначенных для соединения трёх проводников. Ниже приведены ключевые технические характеристики изделия:

• Номинальное количество соединяемых проводов: 3;
• Допустимое сечение одножильного проводника: от 0,2 до 4 мм2;
• Допустимое сечение многожильного проводника: от 0,14 до 4 мм2;
• Номинальный ток: до 32 А;
• Номинальное напряжение: до 450 В;
• Диапазон рабочих температур: от -40 C до +85 C (в зависимости от условий применения);
• Материал корпуса: прозрачный термостойкий пластик, устойчивый к механическим повреждениям;
• Контактный элемент: электролитическая медь с антикоррозийным покрытием;
• Размеры (Д×Ш×В): приблизительно 18 × 17 × 8 мм;
• Тип зажима: рычажный, пружинный механизм;
• Класс защиты: IP20 (при правильной установке в распределительной коробке).

Конструкция и принцип действия

Конструкция клеммы WAGO 221-613 основана на рычажном механизме с пружинной фиксацией проводников. Каждый из трёх независимых входов снабжён собственным зажимным механизмом. Корпус выполнен из прозрачного полимера, благодаря чему монтажник может визуально контролировать глубину вставки проводника и степень его фиксации. Внутри клеммы размещён латунный контактный элемент, обладающий высокой электропроводностью и защищённый от окисления благодаря специальному покрытию. Принцип действия базируется на предварительном открытии зажима с помощью поднятия рычага вверх. После этого оголённый проводник вводится в гнездо до упора. Затем рычаг опускается вниз, в результате чего встроенная пружина прижимает проводник к контактной пластине с определённым усилием, обеспечивая надёжное электрическое соединение. Благодаря использованию независимых зажимов, каждый из трёх проводников можно подключать и отключать отдельно, что удобно при поэтапном монтаже.

Режимы эксплуатации и особенности использования

Клемма WAGO 221-613 разработана с учётом широкого спектра режимов эксплуатации, включая:

• Работа в стандартных распределительных коробках жилых и коммерческих зданий. Клемма выдерживает рабочий ток до 32 ампер и напряжение до 450 В, что делает её подходящей для большинства осветительных и силовых цепей;
• Использование в промышленных условиях с повышенными требованиями к виброустойчивости и надёжности зажима. Конструкция рычажного механизма устойчива к вибрации и случайным ослаблениям;
• Монтаж в условиях ограниченного пространства. Компактные размеры позволяют устанавливать клеммы в неглубокие монтажные коробки;
• Применение при нестабильной температуре или высокой влажности — при условии дополнительной защиты среды (например, в корпусе с более высоким классом IP);
• Подключение различных типов проводников: одножильных, многожильных, гибких — без необходимости лужения или наконечников;
• Возможность многоразового использования — клемма допускает многократные подключения и отсоединения без потери фиксирующей способности.

Преимущества использования

Клемма WAGO 221-613 отличается рядом очевидных эксплуатационных и технологических преимуществ, среди которых:

• Прозрачный корпус, обеспечивающий визуальный контроль над подключением;
• Мгновенная установка без применения инструмента, что значительно сокращает время монтажа;
• Универсальность по типу проводника и диапазону сечения;
• Надёжный зажим без риска повреждения жилы;
• Компактность конструкции и возможность установки в ограниченном пространстве;
• Устойчивость к вибрациям, скачкам температуры и механическим воздействиям;
• Соответствие международным стандартам качества и безопасности;
• Многоразовое применение, что снижает затраты при эксплуатации и обслуживании систем;
• Совместимость с монтажными адаптерами WAGO для крепления на DIN-рейку;
• Отсутствие необходимости в лужении жил, что особенно важно для соблюдения норм ПУЭ.

Области применения

Благодаря универсальности и надёжности, клемма WAGO 221-613 используется в различных сферах:

• Электромонтаж в жилых зданиях (квартиры, частные дома);
• Установка осветительных систем и люстр;
• Подключение бытовых электрических приборов;
• Монтаж щитового оборудования и автоматических выключателей;
• Системы управления и сигнализации;
• Коммерческая недвижимость (офисы, торговые центры);
• Промышленное электроснабжение и контрольные шкафы;
• Временные соединения на стройплощадках или в демонстрационных проектах;
• Образовательные лаборатории и тестовые стенды для демонстрации схем.

Таким образом, клемма WAGO 221-613 представляет собой высокотехнологичное и практичное решение для соединения проводов в самых разных условиях. Простота в использовании, надёжность, универсальность и безопасность делают её одной из наиболее востребованных моделей в линейке WAGO. Независимо от уровня подготовки монтажника — будь то профессионал или начинающий — данная клемма обеспечивает стабильный контакт без необходимости применения инструмента или сложных навыков. Применение WAGO 221-613 позволяет существенно ускорить и упростить процесс электромонтажа, снизить количество ошибок и обеспечить долговечную работу соединений. Эта модель служит отличным примером того, как инженерные решения могут сочетать в себе инновации и практичность в одной компактной конструкции.
