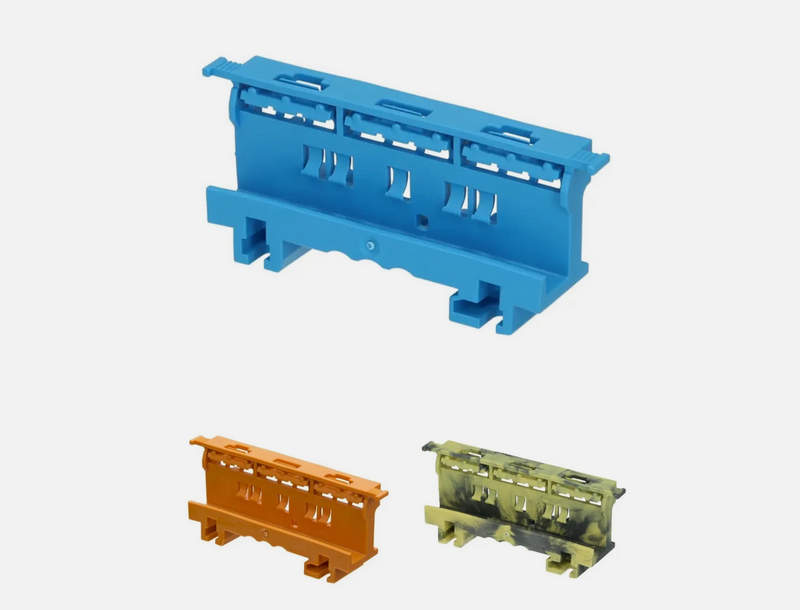

Ускорьте монтаж с многофункциональными адаптерами WAGO
Современные технологии монтажа и подключения электрических цепей требуют компактных, безопасных и надежных решений. Адаптеры WAGO являются важной частью модульной системы компонентов компании WAGO, предназначенных для упрощения соединения различных устройств в распределительных щитах, автоматизированных системах управления и инсталляциях. Эти изделия позволяют реализовать безопасное и быстрое подключение реле, клемм и других модулей к системам управления и коммутации. Благодаря своей универсальности, адаптеры WAGO широко используются в промышленной автоматике, строительной электрике и других сферах.
Технические характеристики адаптеров WAGO
Ниже представлены параметры адаптеров, используемых в различных сериях продукции WAGO:
- Номинальное напряжение: от 24 В до 250 В AC/DC;
- Номинальный ток: 6 А, 10 А, 16 А (в зависимости от модели);
- Тип подключения: винтовое, пружинное (CAGE CLAMP), PUSH-IN;
- Количество полюсов: от 1 до 16;
- Материал корпуса: полиамид (PA66), устойчив к УФ и воспламенению (UL 94 V0);
- Диапазон рабочих температур: от −40C до +85C;
- Тип монтажа: на DIN-рейку 35 мм (EN 60715);
- Степень защиты: IP20 (внутренний монтаж);
- Совместимость: с реле, клеммами, модулями серии 2002, 2004, 2006, 787, 288, 859 и др.;
- Дополнительные элементы: маркировочные полосы, замки, торцевые заглушки, перемычки;
- Цвет: серый, черный, оранжевый (в зависимости от функции и серии);
- Сертификация: CE, UL, CSA, RoHS, ATEX (для некоторых моделей).
Основные режимы работы и электротехнические принципы
Адаптеры WAGO являются пассивными элементами, обеспечивающими механическое и электрическое сопряжение различных компонентов внутри распределительного устройства. Их режим работы определяется типом подключаемого оборудования: чаще всего речь идет о коммутации цепей питания, сигналов управления или интерфейсов ввода-вывода. В основе работы большинства адаптеров лежит пружинная технология соединения CAGE CLAMP, обеспечивающая надежный и вибростойкий контакт между проводником и токопроводящим элементом адаптера. Это избавляет от необходимости периодического подтягивания контактов и существенно снижает вероятность ослабления соединения при тепловых или механических нагрузках. Адаптеры могут включать контактные группы, размещенные в гнездах, на которых установлены реле или оптронные модули. При подаче напряжения на катушку реле адаптер обеспечивает подачу сигнала на выходные контакты или индикацию срабатывания, при этом нагрузка коммутируется без применения дополнительных средств монтажа. Также доступны варианты адаптеров с интегрированной светодиодной индикацией состояния, что особенно удобно при диагностике состояния цепи. Некоторые модели включают встроенные диоды защиты, варисторы или RC-цепи для подавления коммутационных перенапряжений.
Особенности конструкции адаптеров WAGO
Конструктивно адаптеры WAGO представляют собой модульные блоки, выполненные из высококачественного термостойкого пластика. Они могут устанавливаться в ряд на стандартную DIN-рейку, формируя упорядоченные блоки коммутации и управления. Ключевым преимуществом является их совместимость с различными модулями и клеммами WAGO. Например, адаптеры для реле серии 788 или 857 обеспечивают прямую установку реле без пайки и с возможностью быстрой замены. Каждое посадочное место адаптера оборудовано гнездами для подключения проводов, а также дополнительными клеммами для подсоединения перемычек, маркировки и аксессуаров. Пружинные клеммы адаптеров обеспечивают быстрое подключение даже многожильных проводников без оконцевателей. В конструкции предусмотрены специальные фиксаторы, предотвращающие выдергивание провода при вибрациях или натяжении. Адаптеры также бывают мостовыми — предназначенными для объединения нескольких клемм или реле в общую шину питания или сигнальную линию. В этих случаях используются интегрированные перемычки, обеспечивающие минимальное контактное сопротивление и возможность сегментации цепей. В некоторых адаптерах предусмотрено размещение миниатюрных компонентов защиты или согласования: варисторов, диодов, резисторов, оптронов. Это позволяет адаптерам выполнять не только коммутационную, но и защитную или логическую функцию.
Области применения
Благодаря универсальности и высокой надежности, адаптеры WAGO широко применяются в следующих сферах:
- Промышленная автоматизация (SCADA, ПЛК, ПЧ);
- Автоматизация зданий (BMS, KNX, DALI);
- Коммутация релейных модулей и интерфейсных устройств;
- Сборка электрических щитов и шкафов управления;
- Машиностроение и станкостроение;
- Системы сигнализации, оповещения и контроля доступа;
- Железнодорожная автоматика и транспортные системы;
- Производственные линии, конвейеры, упаковочные машины;
- Энергетика и распределение электроэнергии;
- Проекты модернизации и ретрофита электросистем.
Покупка адаптеров WAGO у компании Олниса
Всю продукцию WAGO, включая адаптеры для реле, модулей и клемм, можно приобрести в компании Олниса. Мы предлагаем обширный ассортимент изделий на складе в Санкт-Петербурге и Москве, а также осуществляем оперативную доставку по всей территории России. Уточнить цену, наличие и условия поставки адаптеров WAGO можно по запросу через наш сайт или по телефону. Мы предлагаем выгодные условия сотрудничества, включая оптовые скидки, логистическую поддержку и помощь в технической интеграции продукции в действующие системы управления.
Таким образом, адаптеры WAGO представляют собой надежные и эффективные решения для коммутации, подключения и интеграции релейных и электронных компонентов в промышленные и бытовые системы. Простота установки, модульность, технологичность и высокая надежность делают их важным элементом современной электротехники и автоматизации. Использование адаптеров WAGO позволяет повысить скорость сборки оборудования, улучшить надежность соединений и упростить обслуживание готовых систем.
