Усиленная серия WAGO 5х: стабильность соединений в каждом проекте

В современной электроустановочной и распределительной технике широко используются клеммные соединения, обеспечивающие надежный, безопасный и быстрый монтаж проводников различного сечения. Одним из признанных мировых лидеров в этой области является компания WAGO, разрабатывающая инновационные клеммные технологии. В частности, соединительные клеммы WAGO на 5 проводников (часто обозначаются как "WAGO 5x") представляют собой универсальные устройства, применяемые при монтаже сложных схем и распределительных блоков, где требуется параллельное подключение нескольких жил. Они находят применение в щитах автоматизации, распределительных коробках, осветительных и силовых сетях.

Общие технические характеристики клемм WAGO 5x

Клеммы WAGO на 5 проводников могут различаться по типу крепления, способу подключения проводников, допустимому току, диапазону рабочих температур и другим техническим параметрам в зависимости от серии. Однако можно выделить типовые характеристики, которые присущи большинству моделей:

• Номинальное количество подключаемых проводников: 5;
• Диапазон сечений подключаемых проводов: от 0,08 до 4 мм2 (в зависимости от модели);
• Тип подключаемых проводов: одножильные, многожильные, гибкие с наконечником и без;
• Номинальный ток: от 24 до 32 А;
• Номинальное напряжение: до 450 В;
• Способ монтажа: DIN-рейка, поверхностный, встраиваемый;
• Тип зажима: пружинный, рычажковый или с автоматическим зажимом;
• Температурный диапазон эксплуатации: от –40 до +85 C;
• Корпус: самозатухающий пластик, не поддерживающий горение (чаще всего полиамид);
• Цветовая маркировка: серый, оранжевый, прозрачный, для удобства распределения по цепям.

Принцип работы клемм WAGO 5x

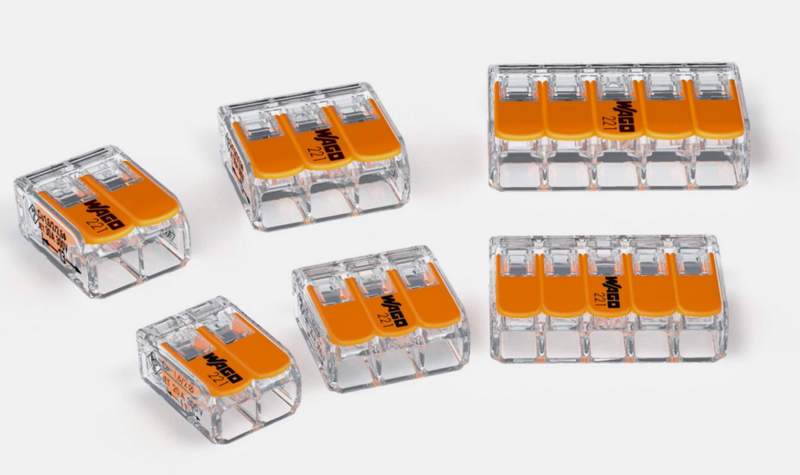

Принцип действия клемм WAGO на 5 проводников основан на использовании оригинальной технологии пружинного зажима. Пружинный контакт обеспечивает надежную фиксацию токоведущей жилы за счёт упругой силы, создающей постоянное усилие прижима. Это исключает необходимость ввинчивания, обжатия или пайки проводов. В большинстве моделей используется так называемый CAGE CLAMP или PUSH-WIRE механизм. В случае с рычажковыми клеммами (например, серии 221) используется специальный рычаг, при поднятии которого освобождается внутренняя зажимная пружина. После ввода провода рычаг опускается, и пружина сжимает провод, обеспечивая плотный контакт. В случае автоматических пружин (серии 2273, 773) провод просто вставляется в гнездо, и внутренняя контактная пружина автоматически срабатывает, фиксируя его. За счёт конструкции возможен многократный монтаж и демонтаж проводников без потери свойств пружины, что критически важно в распределительных коробках, где возможны изменения схем. Кроме того, благодаря независимым зажимам каждый из пяти проводников фиксируется отдельно, без влияния на соседние цепи, что обеспечивает высокий уровень электрической и механической надёжности.

Режимы эксплуатации и поведение в различных условиях

Клеммы WAGO 5x способны работать в различных условиях, включая повышенную влажность, вибрации, пылевые среды и переменные температуры. За счёт плотного контакта и материалов корпуса они сохраняют стабильность характеристик на протяжении всего срока службы. В сетях переменного и постоянного тока клеммы работают в стандартном линейном режиме, обеспечивая передачу тока без дополнительных искажений. Поскольку соединения имеют низкое переходное сопротивление (в пределах нескольких миллиом), выделение тепла минимально. При превышении допустимого тока возможно повышение температуры корпуса, но конструкция предусматривает термостойкие материалы, предотвращающие разрушение. Некоторые клеммы допускают эксплуатацию в условиях повышенной вибрации (например, в железнодорожных или промышленных установках). В таких случаях пружинная фиксация обеспечивает более надежное соединение по сравнению с винтовыми аналогами, которые могут ослабевать со временем. При работе в условиях низких температур пружинный зажим сохраняет свои упругие свойства благодаря использованию специальной стали. Это важно для наружных и уличных установок, в том числе уличного освещения, фасадной подсветки и др.

Конструктивные особенности исполнения

Клеммы WAGO на 5 проводников могут выпускаться в различных конструктивных вариантах: однорядные прямые, угловые, с возможностью крепления на DIN-рейку или встраивания в распределительные коробки. Большинство моделей имеют компактную конструкцию, позволяющую размещать их в ограниченных по размеру монтажных нишах. Многие модификации снабжены прозрачным корпусом, что позволяет визуально контролировать глубину ввода провода и наличие контакта. В некоторых сериях присутствуют маркировочные площадки, а также возможность применения тестовых щупов, что удобно при эксплуатации в щитах и распределительных панелях. Корпуса клемм имеют изоляционные перегородки между гнёздами, исключающие возникновение пробоя или перекрёстного замыкания. Отдельные версии оснащаются монтажными отверстиями под саморезы, что даёт возможность установки на любую поверхность.

Варианты применения клемм WAGO 5x

Клеммы с пятью зажимами активно применяются в самых разных областях благодаря универсальности и простоте монтажа. Ниже рассмотрим основные сферы использования:

• Распределительные коробки освещения;
• Щитки квартирные и этажные;
• Силовые распределительные шкафы;
• Системы автоматизации зданий (BMS, "умный дом");
• Монтаж осветительных приборов и светильников;
• Подключение вентиляции, кондиционирования и отопления;
• Промышленные шкафы управления;
• Релейные модули и сигнальные цепи;
• Сборка бытовых и промышленных электросетей;
• Соединение кабелей различных типов в разветвлённых схемах.

За счёт наличия пяти входов клеммы позволяют выполнять не только простые ответвления, но и организовывать распределение питания по нескольким потребителям без необходимости применения громоздких шин.

Преимущества использования WAGO 5x

К числу ключевых преимуществ клемм WAGO на 5 проводников можно отнести следующие:

• Возможность подключения до пяти проводников одновременно;
• Минимальное время на монтаж и демонтаж без применения инструмента;
• Высокая надёжность контакта без ослабления со временем;
• Компактные размеры и лёгкость установки в ограниченном пространстве;
• Подходят для одножильных и многожильных проводов;
• Высокая виброустойчивость и температурная стойкость;
• Безопасность эксплуатации и самозатухающий корпус;
• Широкий выбор серий и модификаций под различные задачи;
• Повторное использование клемм без снижения надёжности;
• Визуальный контроль правильности подключения.

Таким образом, клеммы WAGO на 5 проводников представляют собой удобное и эффективное решение для создания распределительных соединений в электрических системах различной сложности. Они сочетают в себе компактность, надёжность, универсальность и простоту применения. Благодаря инновационной пружинной технологии зажима, клеммы обеспечивают стабильное соединение на протяжении длительного времени и позволяют значительно упростить монтаж как в бытовых, так и в промышленных условиях. Универсальность конструкции и широкий спектр применений делают WAGO 5x одним из оптимальных вариантов при проектировании и сборке современных электроустановок.
